ТЛ-Е1/120, ТЛ Е1 120, ТЛЕ1120

Искусственные тестовые линии
ИЛ-1 ТЛ-Е1/120 ТЛ-Е1/75

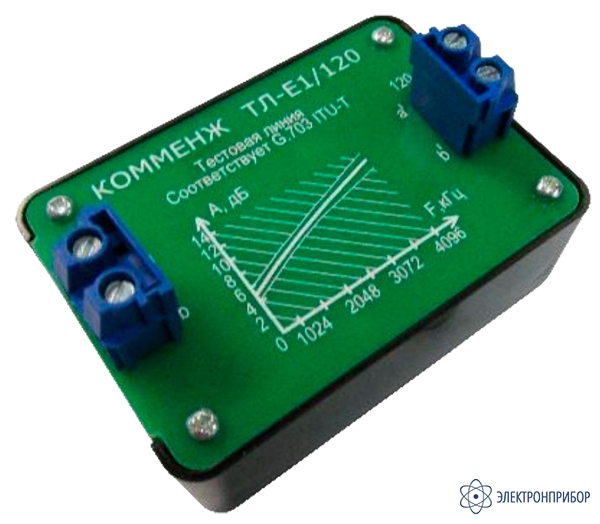

ТЛ-Е1/120 — тестовая линия

Код товара: 53827

    • Гарантия

      12 месяцев

    • Производитель

      COMMENG

    Описание тестовой линии ТЛ-Е1/120:

    Тестовые линии ТЛ-Е1/120 предназначены для настройки, проверки и испытаний оборудования c портами Е1, которые используют для передачи данных симметричный кабель с волновым сопротивлением 120 Ом в соответствии с рекомендацией ITU-T G.703.

    Особенности тестовой линии ТЛ-Е1/120:

    В соответствии с рекомендацией ITU-T G.703 Physical/electrical characteristics of hierarchical digital interfaces (clause 11.3 Specifications at the input ports) затухание тестовой линии на полутактовой частоте 1024 кГц составляет 6 дБ и далее увеличивается в диапазоне частот до 4096 кГц пропорционально росту √f.

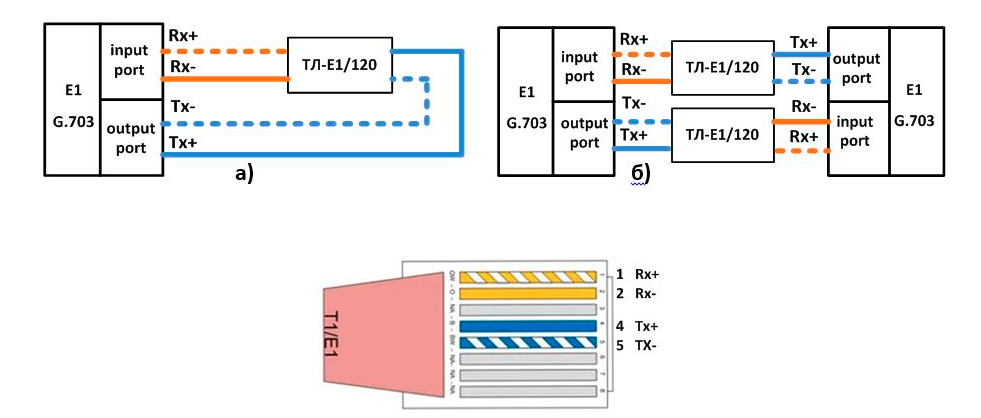

    Рекомендация ITU-T G.703 определяет, что затухание двухпроводной линии между портами передачи и приема может быть в пределах от 0 до 6 дБ, а далее возрастает пропорционально √f . Таким образом, если сигнал Е1 без ошибок проходит через тестовую линию, то проверяемое оборудование удовлетворяет требованиям ITU-T G.703. Для проверки оборудования может быть использован физический локальный заворот, или же тестовые линии могут быть включены между двумя портами . При необходимости можно использовать тестовые линии для проведения измерений с помощью тестеров-анализаторов каналов Е1.

  • Технические характеристики тестовой линии ТЛ-Е1/120:

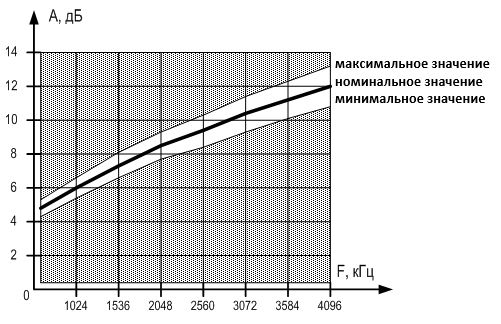

    Кратность полу-тактовой частоте Частота, кГц Затухание, дБ
    Номинальное Минимальное (-10%) Максимальное (+10%)
    1 1024 6,0 5,40 6,60
    1,5 1536 7,34 6,60 8,10
    2 2048 8,50 7,65 9,35
    2,5 2560 9,40 8,46 10,34
    3 3072 10,40 9,36 11,44
    3,5 3584 11,20 10,08 12,32
    4 4096 12,00 10,80 13,20

    Характеристика

    		 Значение

    Габариты (д х ш х в), мм

    		 70 х 50 х 35 мм

    Вес, не более, г.

    		 60

    Климатические условия применения

    Температура, °С

    		 -20 … +40

    Относительная влажность, %

    		 10 – 90

    Температура транспортирования, °С

    		 -20…+50

    Температура хранения, °С

    		 +5…+40

    Уровень ответственности по СТП Commeng-001-2014

    		 4

    Срок службы, лет

    		 10

    Гарантийный срок, с момента ввода в эксплуатацию, месяцев

    		 12 (но не более 18 с даты выпуска)

  • Комплект поставки ТЛ-Е1/120

    № Наименование Количество
    1 Тестовая линия ТЛ-Е1/120 1
    2 Паспорт 1
