Современные системы коммутации радиочастотных сигналов
Компания Siglent Technology Co., Ltd представила новинки в категории измерительных аксессуаров в виде широкого модельного ряда матричных переключателей ВЧ сигналов серий SSM5000A/SSU5000A для тестирования в диапазоне ВЧ/СВЧ.
Системы коммутации радиочастотных сигналов конструктивно выполнены в формате настольного устройства в моноблочном корпусе, по схемотехнике и принципу действия представляют собой матрицу твердотельных (SSM5000A) или группу электромеханических коммутаторов (SSU5000A).

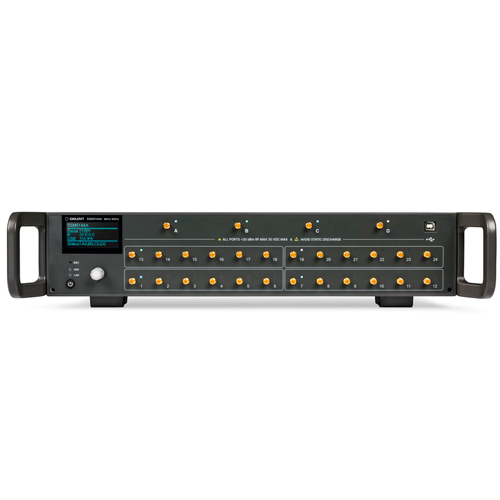

SSM5000A серия
Матричный коммутатор SSM5000A-серии реализован как твердотельный переключатель с
применением современных полупроводниковых технологий. Рабочий диапазон 9 кГц- 4/ 9 ГГц или 100 кГц- 13,5/ 26,5 ГГц (в зависимости от модификации). Данная серия включает 6 моделей для мультиплексирования нескольких портов анализатора цепей, источника сигнала, анализатора спектра и другого оборудования. Коммутатор поддерживает режимы связи с ПК по интерфейсу USB, LAN, Direct Control. Конструкцией предусмотрен ЖК-дисплей для индикации статуса устройства и режима коммутации портов. Модификации: SSM5122A, SSM5124A, SSM5142A, SSM5144A, SSM5321A, SSM5342A.
Технические особенности:
- до 4-х входных портов;
- до 24-х выходных портов;
- ВЧ-коннектор 3,5 мм (розетка/female);
- скорость переключения < 10 мкс (LAN/ USB/ Direct control).
Переключатель серии SSM5000A использует стандартизованные коннекторы и внутренние радиочастотные переключатели для маршрутизации сигнальных трактов от источника сигнала к тестируемому устройству (ИУ). Система коммутации позволяет увеличить количество одновременно задействуемых портов векторного анализатора цепей (VNA), источника исследуемого сигнала (ВЧ генератор), анализатора спектра и другого оборудования. Тем самым при испытаниях удобно и легко реализовать пользовательские приложения многопортового тестирования.

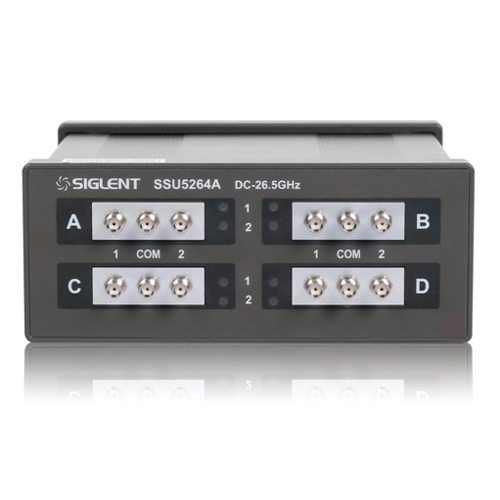

SSU5000A серия
По принципу действия механические переключатели ВЧ сигналов данной серии относятся к типу
микроволновых переключателей, основанных на использовании эффекта электромагнитной индукции, с использованием подвижных контактов в качестве механизма переключения. Диапазон рабочих частот составляет 0...50 ГГц, модификации содержат от 1 до 4-х групп независимых однополюсных двухпозиционных механических переключателей/ SPDT или однополюсные шестипозиционные механические переключатели/ SP6T с разъемами SMA или 2,4 мм. Для индикации статуса устройства и режима коммутации портов на передней панели используется соответствующая маркировка групп и светодиоды активного состояния каналов.
Механические переключатели серии SSU5000A используются для маршрутизации нескольких СВЧ сигналов в диапазоне до 50 ГГц (в зависимости от модификации), поддерживают управление состоянием устройства сигналами уровня TTL, обеспечивая требуемый алгоритм коммутации портов и каналов при подключении нескольких приборов. Модификации: SSU5181A, SSU5182A, SSU5183A, SSU5184A, SSU5261A, SSU5262A, SSU5263A, SSU5264A, SSU5265A, SSU5266A, SSU5501A, SSU5502A, SSU5503A, SSU5504A.
Технические особенности:
- диапазон частот до: 18 ГГц/ 26,5 ГГц/ 50 ГГц;
- ВЧ коннекторы: SMA (розетка) / 2,4 мм (розетка);
- входное сопротивление 50 Ом;
- управление по уровню TTL (0 или 1);
- максимально до 12 тестовых портов при использовании 2-х переключателей (SSU5000A);
- скорость переключения < 15мс…<20 мс (в зависимости от модификации);
- ресурс работы: от 2М до 5М переключений (в зависимости от модификации).
Применение устройств ВЧ коммутации оптимизирует конфигурирование схем измерений ИУ с высокой плотностью каналов, значительно упрощает подключение используемого оборудования в случае многоточечного и перекрестного тестирования ВЧ/ СВЧ сигналов. По сравнению с традиционным методом измерения скорость теста значительно повышается за счет использования многопортовых переключателей.
В дополнение к соответствующим серям анализаторов цепей и спектра АКИП™ (SIGLENT), ВЧ коммутаторы также поддерживают подключение приборов других производителей по стандартизованным коннекторам, что существенно облегчает адаптацию использования РЧ коммутатора к сценариям на производственной линии.
