Расширение линейки генераторов сигналов специальной формы Актаком с сенсорным дисплеем!

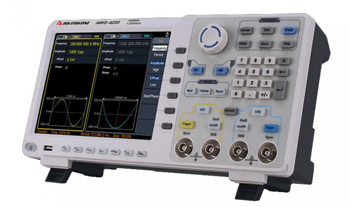

В модельном ряду двухканальных универсальных генераторов Актаком с сенсорным 8" дисплеем появилась новая модель AWG-4101.
.jpg)
Новый генератор имеет максимальную частоту генерации до 100 МГц. Таким образом, в настоящее время, серия генераторов с сенсорным экраном Актаком включает в себя четыре модели: AWG-4085 (80 МГц), AWG-4101 (100 МГц), AWG-4165 (160 МГц) и AWG-4255 (250 МГц).
Универсальные генераторы данной серии отличают:
- Технология цифрового синтеза;
- Максимальная частота генерации до 250 МГц;
- Высокая стабильность опорного генератора 1 ppm;
- Наилучшее разрешение по частоте 1 мкГц;
- Разрешение по вертикали 14 бит;
- Низкий уровень фазовых шумов -110 дБн/Гц;
- Максимальная длина точек, участвующих в формировании сигнала до 1 М;
- 152 встроенные формы сигналов, распределенных по 6 группам;
- Формирование сигналов произвольной формы;
- Широкий спектр встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM;
- Функция свипирования и пакетный режим;
- Встроенный генератор гармоник до 16 порядка;
- 7-ми разрядный частотомер с диапазоном от 100 мГц до 200 МГц;
- Поддержка управления SCPI-командами и LabVIEW.
| Параметр | AWG-4255 | AWG-4165 | AWG-4101 | AWG-4085 | |
| Количество каналов | 2 | ||||
| Максимальная частота генерации | 250 МГц | 160 МГц | 100 МГц | 80 МГц | |
| Частота дискретизации | 1,25 Гвыб/с | ||||
| Вертикальное разрешение | 14 бит | ||||
| Формы сигналов Стандартные | Синусоидальный, прямоугольный, треугольный, импульсный, белый шум Гармоники |
||||
| Специальная форма | Встроенные 152 формы сигнала Произвольная форма |
||||
| Частотный диапазон | Синус | 1 мкГц - 250 МГц | 1 мкГц - 160 МГц | 1 мкГц - 100 МГц | 1 мкГц - 80 МГц |
| Прямоугольный | 1 мкГц - 50 МГц | 1 мкГц - 40 МГц | 1 мкГц - 30 МГц | ||
| Импульсный | 1 мкГц ... 25 МГц | ||||
| Пилообразный | 1 мкГц ... 5 МГц | ||||
| Гармоники | 1 мкГц - 125 МГц | 1 мкГц - 80 МГц | 1 мкГц - 50 МГц | 1 мкГц - 40 МГц | |
| Шумовой | 120 МГц (-3 дБ) | ||||
| Специальная форма | встроенные: 1 мкГц - 15 МГц произвольная: 1 мкГц - 50 МГц |
||||
| Амплитуда (50 Ω) | 1 мВп-п -10 Вп-п (≤ 40 МГц) 1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц) 1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц) 1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц) |
||||
| Тип дисплея | Сенсорный, ЖК, 8", 800 х 600 | ||||
| Интерфейс | USB device, USB host, LAN | ||||
| Входы / Выходы | Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход / Выход опорного генератора | ||||
| Питание | 100...240 В АС скз, 45...65 Гц | ||||
| Габаритные размеры | 340 x 177 x 90 мм | ||||
| Масса | 2,5 кг | ||||

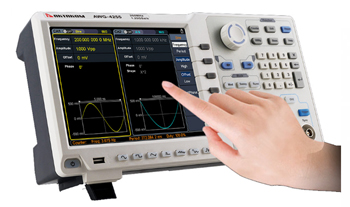

Но отличительной чертой данной серии приборов является использование цветного восьмидюймового ЖК тачскрин дисплея с разрешением 800x600 точек с полнофункциональным сенсорным управлением.
Следите за нашими новостями!
