Осциллографы Rigol DHO4000 внесены в Госреестр СИ
Сообщаем важную новость для специалистов, работающих в радиоэлектронике, промышленной автоматике и при выполнении гособоронзаказа. Высокоразрешающие цифровые осциллографы RIGOL серии DHO4000 официально внесены в Государственный реестр средств измерений (СИ).
Соответствующее свидетельство (№ 12345-26) получено по итогам успешных метрологических испытаний. Теперь три модели серии (DHO4804 на 800 МГц, DHO4404 на 400 МГц и DHO4204 на 200 МГц) могут использоваться для измерений в строгом соответствии с аттестованными методиками. Результаты испытаний с их применением обладают полной юридической силой.
Почему это событие меняет правила игры для вашей лаборатории?
До этого момента инженеры, которым нужна была высокая точность (12 бит против классических 8) и ультранизкий уровень шумов, часто шли на компромисс с метрологической службой. Теперь Rigol DHO4000 это не просто удобный инструмент с ОС Android и большим тачскрином, а законное средство поверки и контроля.

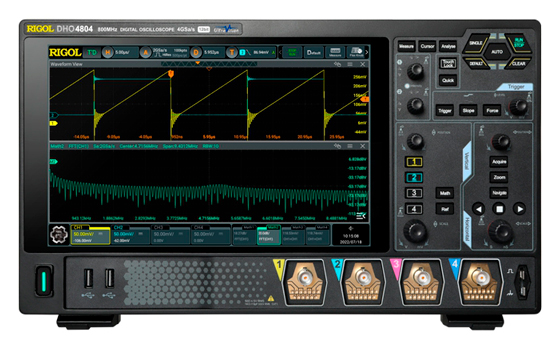

DHO4804
Ключевые для метрологов характеристики (в статусе СИ)
Вертикальное разрешение: 12 бит (16 бит в режиме High Resolution). Этого достаточно, чтобы разглядеть малейшие артефакты модуляции на фоне мощного несущего сигнала.
Уровень шумов: до 18 мкВскз (RMS). Прибор не «маскирует» полезный сигнал своим внутренним шумом.
Чувствительность: от 100 мкВ/дел. Позволяет работать со слабыми сигналами датчиков без внешних усилителей.
Дискретизация и память: 4 Гвыб/с и глубина до 500 млн точек. Сохраняются детали даже при записи длительных процессов.
Как это выглядит в практической работе?
- Разработка импульсных БП. Вы видите реальные выбросы и дребезг, а не «шум» осциллографа.
- Аналоговая обработка сигналов. Диапазон от 100 мкВ/дел позволяет измерять сигналы на выходе малошумящих усилителей без дополнительных каскадов.
- Декодирование шин (CAN, I²C, SPI, RS-232). Встроенный анализ протоколов ускоряет отладку цифровых интерфейсов в 10 раз по сравнению с ручным подсчетом битов.
Сравнение моделей для выбора
| Характеристика | DHO4204 | DHO4404 | DHO4804 |
| Полоса (50 Ом) | 200 МГц | 400 МГц | 800 МГц |
| Время нарастания | ≤1.75 нс | ≤875 пс | ≤437 пс |
| Задачи | ШИМ, CAN/LIN, аудио | RFID, USB 2.0 | Gigabit Ethernet, DDR |
ЭЛЕКТРОНПРИБОР является официальным дилером RIGOL. Приборы серии DHO4000 есть в наличии на центральном складе в Москве. Поставляются в заводской комплектации с документами для прохождения поверки.
Дополнительная информация и заказ приборов торговой марки RIGOL на сайте Электронприбор, по телефону 8 800 222-91-11 или по электронной почте info@1ep.ru.
