Новый прецизионный вольтметр АКИП 2108 с разрядностью 7½. 10 нВ, 0,0016% и 50 000 изм./с за разумный бюджет

Компания ЭЛЕКТРОНПРИБОР, официальный дилер оборудования АКИП, представляет новую модель в линейке прецизионных измерительных приборов — универсальный вольтметр АКИП‑2108 с разрядностью 7½.

Прибор разработан для задач, требующих высокой точности: метрология, НИОКР, испытания электроники, авиационная и космическая промышленность. При этом он предлагает ряд преимуществ перед именитыми конкурентами (Keysight 34470A, Keithley DMM7510) при значительно более скромном бюджете.

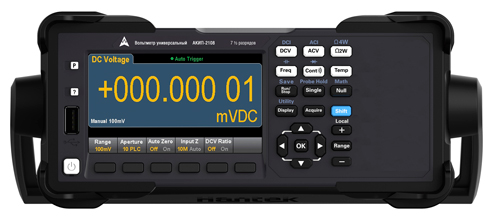

АКИП-2108

Ключевые характеристики

Параметр Значение
Разрядность 7½
Погрешность DCV 0,0016 %
Разрешение DCV 10 нВ
Максимальная скорость измерения 50 000 изм./с
AC‑фильтры 3 шт (3 / 20 / 200 Гц)
Внешний запуск аппаратный, выбор фронта
Интерфейсы управления (база) USB, RS‑232
Опциональные интерфейсы LAN, GPIB
Память 10 000 отсчетов
Цветной TFT экран 10,9 см

Измерительные функции

АКИП‑2108 измеряет:

  • постоянное и переменное напряжение (до 1000 В и 750 В соответственно) с истинными среднеквадратичными значениями и полосой до 300 кГц;
  • постоянный и переменный ток до 10 А (через два отдельных входа: 3 А и 10 А);
  • сопротивление по 2х и 4х проводным схемам (до 100 МОм);
  • ёмкость (до 100 мкФ);
  • частоту (до 300 кГц);
  • температуру (Pt100 или терморезисторы 5 кОм);
  • тест диодов и прозвонку цепей.

Преимущества перед конкурентами

В отличие от Keysight 34470A и Keithley DMM7510, вольтметр АКИП‑2108 предлагает ряд уникальных для своего класса опций.

Три переключаемых AC‑фильтра

У Keysight 34470A AC‑фильтр жестко зафиксирован. АКИП‑2108 позволяет выбрать фильтр 3 Гц, 20 Гц или 200 Гц. Это дает возможность подобрать оптимальное соотношение скорости измерения и уровня подавления шумов под конкретную частоту сигнала. Например, для сигнала 50 Гц достаточно фильтра 20 Гц: отличное подавление помех без неоправданного замедления.

Аппаратный внешний запуск (Ext Trig)

У Keithley DMM7510 внешний запуск требует написания скриптов на языке TSP. У АКИП‑2108 есть аппаратный вход внешнего запуска с возможностью выбора нарастающего или спадающего фронта прямо с передней панели. Кроме того, можно задать произвольную задержку запуска вручную — это критически важно при работе с длинными кабелями или емкостными нагрузками, где сигнал устанавливается не мгновенно.

Цветовая индикация «Годен / Не годен» в режимах статистики

Режим допускового контроля позволяет устанавливать границы измерений. Результаты в допуске выделяются зеленым цветом, вне допуска — красным. Если у Keysight цветовая индикация есть только на цифровых показаниях, то у АКИП‑2108 она отображается и в режимах статистики: гистограмма и график тренда.

Функция Probe Hold для работы в труднодоступных местах

Когда экран не виден (например, при измерениях в глубине шкафа или стойки), прибор сам распознает стабильный сигнал, подает звуковой сигнал и запоминает до восьми показаний без нажатия кнопок.

Интерфейс RS‑232 в базовой комплектации

У конкурентов RS‑232 отсутствует. У АКИП‑2108 он присутствует в любой модификации, что критически важно при подключении к старым измерительным системам или недорогим промышленным контроллерам. В базе также есть USB (управление по SCPI) и USB Host (для флеш-накопителей). Опционально доступны LAN и GPIB.

Удобный и информативный дисплей

Цветной TFT экран диагональю 10,9 см — такой же, как у Keysight 34470A, но с более крупным шрифтом. Четыре режима отображения: крупные цифры, цифры плюс аналоговая шкала, гистограмма и график тренда. Поддерживаются вспомогательные измерения: на экране видны сразу два параметра, например, постоянное и переменное напряжение. Управление кнопочное — многим это привычнее, чем сенсорный экран Keithley.

Модификации и комплектация

Вольтметр выпускается в нескольких модификациях:

МОДИФИКАЦИЯ ОСОБЕННОСТИ
АКИП‑2108 выходы на передней панели
АКИП‑2108 + опция 01 выходы только на задней панели
АКИП‑2108 + опция 11 выходы на передней и задней панели
АКИП‑2108 + опция 11 + LAN выходы перед/зад + интерфейс LAN
АКИП‑2108 + опция 11 + LAN + GPIB выходы перед/зад + LAN + GPIB

Программное обеспечение для ПК входит в комплект поставки.

Сферы применения

ОТРАСЛЬ ТИПОВЫЕ ЗАДАЧИ
Метрология поверка, калибровка и настройка прецизионных средств измерений
НИОКР исследование свойств полупроводников, сверхпроводимости, измерение термо-ЭДС
Испытания электроники характеристика АЦП и ЦАП с высоким разрешением, измерение дрейфа прецизионных датчиков
Авиация и космос тестирование систем спутников, гироскопов и бортовой электроники

Универсальный вольтметр АКИП‑2108 (7½ разрядов) доступен для заказа в ЭЛЕКТРОНПРИБОР.

Мы являемся официальным дилером оборудования АКИП, что гарантирует:

  • оригинальную продукцию с полной заводской гарантией;
  • техническую поддержку и консультации при выборе модификации;
  • помощь в интеграции прибора в существующие измерительные стенды и системы;
  • сервисное обслуживание и, при необходимости, метрологическое сопровождение.

Оформить заказ, получить консультацию по выбору модификации и уточнить цену можно:

​ на сайте ЭЛЕКТРОНПРИБОР;
​ по телефону 8 800 222-91-11;
​ по электронной почте info@1ep.ru

По вопросам оптовых поставок для оснащения метрологических лабораторий, исследовательских центров и производственных предприятий обращайтесь к менеджерам ЭЛЕКТРОНПРИБОР.
