Осциллографы бюджетной серии АКИП-4136 – все включено!

Представляем новую серию цифровых запоминающих осциллографов под торговой маркой АКИП™. Осциллографы новой серии АКИП-4136 являются многофункциональными приборами и включают в себя 7 типов устройств. Хорошая новость – в серии не предусмотрено никаких опций и дополнительных вариантов исполнения, все сразу включено в стандартную комплектацию. Новая серия представлена четырьмя моделями с полосами пропускания 350 МГц и 500 МГц в 2-х и 4-х канальном исполнении. Для подключения к ПК осциллографы снабжены интерфейсами USB и LAN.

Новая серия оснащена ЖК-экраном с диагональю 26,4 см и поддержкой емкостного сенсорного управления с технологией ”multi-touch”, что позволяет увеличить эффективность работы с осциллографом. Помимо наличия сенсорного управления осциллограф сохранил традиционные кнопки и регуляторы для обеспечения максимальной универсальности.

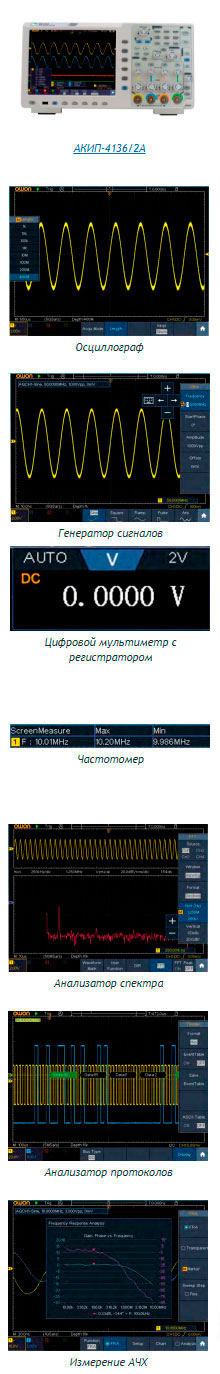

Функциональные возможности:

1. ОСЦИЛЛОГРАФ

  • Полоса пропускания: 350 МГц, 500 МГц
  • Аналоговые каналы: 2 или 4
  • Максимальная частота дискретизации: 5 ГГц (делится между активными каналами)
  • Максимальный объем памяти: 400 МБ (делится между активными каналами)
  • Скорость обновления экрана: до 600.000 осц./с

2. ГЕНЕРАТОР СИГНАЛОВ

  • Максимальная частота: 50 МГц
  • Один канал
  • Максимальная частота дискретизации: 250 МГц
  • Максимальный выходной уровень: до 20 Впик-пик
  • Длина памяти: 16000 точек для создания сигнала произвольной формы
  • Формы сигнала: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы

3. ЦИФРОВОЙ МУЛЬТИМЕТР С РЕГИСТРАТОРОМ

  • Индикатор: 4,5 разряда, максимальное индицируемое число 20.000
  • Виды измерений: напряжение, ток, емкость, сопротивление, целостность цепи, проверка диодов
  • Встроенная функция регистрации данных, может выполнять анализ трендов параметров измеряемого объекта в течение длительного времени. Интервал регистрации от 0,5 с до 10 с. Максимальная продолжительность регистрации: до 3 дней во внутреннюю память и до 10 дней на внешний USB носитель.

4. ЧАСТОТОМЕР

  • Число разрядов: 6
  • Измерение частоты с поддержкой статистических данных: максимум и минимум

Анализатор спектраАнализатор протоколовИзмерение АЧХ

5. БПФ АНАЛИЗАТОР СПЕКТРА

  • БПФ анализатор спектра для обработки сигнала в реальном времени
  • Поддержка 4 окон БПФ: Прямоугольное, Хэмминга, Ханнинга и Блэк-Харриса
  • Максимальный частотный диапазон: аналоговая полоса пропускания осциллографа

6. АНАЛИЗАТОР ПРОТОКОЛОВ

Поддержка функции декодирования последовательных данных шин I2C, SPI, RS232/UART, CAN

7. ИЗМЕРЕНИЕ АЧХ (ГРАФИК БОДЕ)

Осциллографы серии АКИП-4136 позволяют прокачивать сигнал по частоте указанного диапазона с помощью встроенного генератора сигналов и собирать данные на входе осциллографа для построения кривой АЧХ.

График Боде, созданный на основе полученных данных отображает изменение коэффициента усиления и фазы тестовой системы при разных частотах, что позволяет инженерам анализировать данные для определения стабильности тестовой системы.

Новая серия АКИП-4136 это максимально функциональный осциллограф по системе ”все включено”. Если Вам необходим бюджетный, но в тоже время функциональный прибор, без необходимости затрат на опции в будущем, то новая серия АКИП-4136 идеальный для Вас вариант.

Благодаря базовым функциональным возможностям новая серия осциллографов подходит самому широкому спектру специалистов от инженеров по ремонту оборудования до инженеров-разработчиков РЭА, для применения научной и образовательной сфере и задач НИОКР.
