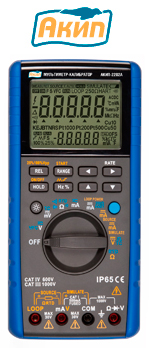

Новый многофункциональный калибратор промышленных процессов АКИП-2202А
Вниманию инженеров по промышленной автоматике и технических специалистов по настройке и регулировке первичных и вторичных измерительных преобразователей представляем новинку АКИП-2202А.
Новый мультиметр-калибратор под торговой маркой АКИП объединяет в себе два наиболее часто используемых эксплуатационным персоналом прибора – цифровой мультиметр и универсальный калибратор петли тока. В отличие от предыдущих модификаций новинка имеет увеличенную точность измерений/ воспроизведения (базовая погрешность ±0,05%), мультиметр оснащен функцией измерения VCF, добавлена поддержка термосопротивления PT1000, модель получила расширенный диапазон воспроизведения сопротивления до 4 кОм (ранее 400 Ом), а также увеличенное разрешение индикации ЖКИ («55000», формат 4 ½) Калибратор имеет функцию автокомпенсации холодного спая, оснащен встроенным резистором 250 Ом, что позволяет калибровать HART-устройства.
Добавление режима измерения переменного напряжения VFC (Volt - Frequency Converter) востребовано при работах в цепях, где присутствует изменение/ регулировка частоты или частота сигнала управления синтезируется или модулируется с использованием ШИМ (широтно-импульсной модуляции). Функция реализует фильтрацию, которая отсеивает верхние частоты и пропускает на измерение основную гармонику. В реальных условиях разница между двумя измерениями (без VFC / с VFC) существенная и по сути, классическое измерение переменного напряжения уже не может считаться достоверным. В цепях и ИУ, где могут присутствовать гармоники высших порядков, для проверки достоверности показаний необходимо производить измерения в 2-х режимах – в функции обычного вольтметра ACV и в режиме активации «VFC».
При контроле технологических и производственных процессов, сигналов от первичных преобразователей АКИП-2202А обеспечивает измерение параметров: постоянный ток и напряжение, электрическое сопротивление, частота, импульсы, температура с помощью термопар (типы R, S, K, E, J, T, N, B) и термопреобразователей сопротивления (Pt100, Pt1000 и Cu50). В режиме «Источник» воспроизводится: постоянное напряжение и ток, сопротивление постоянному току, частота и заданное число импульсов, статические характеристики термопар и термопреобразователей сопротивления, поддерживается режим токовой петли от внутреннего источника.
При калибровке датчика в процессе тестирования (преобразователь, привод, позиционер) на экране прибора, разделенном на 2 зоны, одновременно отображаются значения входного (Измеритель) и выходного сигнала (Источник). На большой ЖК-дисплей с подсветкой выводятся величина измеренных и воспроизводимых сигналов с выбранными единицами измерений, а также активные функции и режимы калибратора. Одновременное отслеживание величины сигналов на входе и выходе тестируемого устройства обеспечивает простоту калибровки преобразователей и контроллеров любого типа. Результаты измерений высвечиваются в разных строках ЖКИ, а дополнительный цифровой индикатор может отображать величину сигнала в процентном отношении.
Калибратором удобно пользоваться благодаря понятным органам управления и удобному интерфейсу. Надежная и прочная конструкция корпуса, высокий класс защиты от внешних факторов (IP65) позволяют эксплуатировать его в жестких условиях внешней среды на промышленных площадках без каких-либо компромиссов. Калибратор АКИП-2202А при проверке устройств промышленной автоматики обеспечивает полный цикл контрольно-диагностических измерений. Доступно откалибровать датчики, отключив их от системы, а затем произвести проверку правильности функционирования вторичной аппаратуры, подавая на нее сигналы, имитирующие работу датчиков. Использование вместо нескольких инструментов только одного прибора для всех видов работ существенно повышает оперативность измерений.
Первые образцы калибратора АКИП-2202А скоро поступят на склад производителя, готовятся сертификационные испытания для целей утверждения типа СИ.
