Новый дифференциальный высоковольтный пробник в серии HVD3000

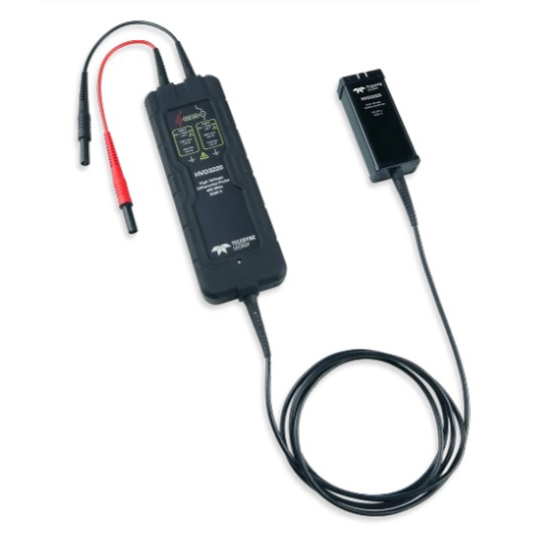

Компания Teledyne LeCroy (США) анонсировала выпуск новой модели высоковольтного (ВВ) дифференциального пробника HVD3220 с полосой частот входных сигналов до 400 МГц, рабочим напряжением до 1500Впост (кат III)/ до 2000В (пост.+peak AC, кат I) и высоким уровнем ослабления синфазной помехи (CMRR).

Новинка дополняет текущий модельный ряд ВВ пробников HVD3000- серии (HVD3102AHVD3106AHVD3605A) для разнообразных современных тестовых приложений и ВВ измерений в ЭУ, таких как, элементы топологии электросетей с полумостовыми преобразователями 120В/ 240В (Half-Bridge), электропотребители с напряжением 380 В… 600 В, инверторное оборудование и ФЭУ (солнечные панели), высоковольтные ЭУ и устройства с напряжением до 5 кВ.

Модель HVD3220 имеет все функции и особенности уникальные в целом для серии HVD3000 – высокую точность (до ± 0,35% по пост.), минимальные шумы и высокий КОСС (CMRR), широкие диапазоны смещения и дифференциального напряжения (до 2000 В пик).

Новый пробник поддерживает осциллографы с версией прошивки XStreamDSO 9.4.x.x.

Ключевые преимущества HVD3220:

  • безопасная работа в устройствах и цепях до 2 кВ;
  • широкий динамический диапазон дифференциального напряжения;
  • высокий коэффициент ослабления синфазного сигнала (CMRR) в широкой полосе частот;
  • высокая точность измерений (до ±0,35%);
  • возможность значительного смещения (при большом и малом ослаблении);
  • наличие открытого входа (тип связи DC);
  • активный пробник с автомасштабированием при подключении (интерфейс ProBus);
  • большой перечень поддерживаемых моделей осциллографов.

Перечень измерительных приложений с моделями поддерживаемых пробников

Табл.1

Тестируемые устройства и приложения Рекомендованная модель пробника Максимальный Uвх Максимальная частота Длина кабеля Набор насадок и аксессуаров (в комплекте)
Элементы сетей электропитания с наличием полумостовых преобразователей 120В/ 240В (Half-Bridge) HVD3102A 1 кВ 25 МГц 2 м Да
HVD3102A-NOACC 1 кВ 25 МГц 2 м -
HVD3106A 1 кВ 120 МГц 2 м Да
HVD3106A-NOACC 1 кВ 120 МГц 2 м -
HVD3220 1.5 кВ 400 МГц 2 м Да
Электропотребители и ЭУ с напряжением 380 В… 600 В HVD3106A 1 кВ 120 МГц 2 м Да
HVD3106A-NOACC 1 кВ 120 МГц 2 м -
HVD3106A-6M 1 кВ 80 МГц 6 м Да
HVD3220 1.5 кВ 400 МГц 2 м Да
Силовые инверторы оборудования ФЭУ/ солнечные панели (Solar PV) HVD3106A 1 кВ 120 МГц 2 м Да
HVD3206A 1.5 кВ 120 МГц 2 м Да
HVD3206A-6M 1.5 кВ 80 МГц 6 м Да
HVD3220 1.5 кВ 400 МГц 2 м Да
ВВ устройства с напряжением до 5 кВ (Electrical Apparatus) HVD3605A 6 кВ 100 МГц 6 м Да

Ослабление синфазной помехи (КОСС)

Данный параметр (CМRR) для пробников является превосходным, как по значению, так и поддерживаемой широкой полосе частот. Это значительно улучшает возможности измерений в зашумленных цепях и при анализе электропитания электронных устройств с высоким напряжением относительно «земли» (в общем режиме/ coммon-мode). Высокое значение коэффициента CМRR в сочетании с низким уровнем собственного шума пробника и широким диапазоном смещения по напряжению (high offset) обеспечивают превосходные измерительные возможности HVD3220 по сравнению с другими дифференциальными ВВ пробниками.

Высокоточные измерения

Пробник HVD3220 серии обеспечивают точные измерения напряжения с погрешностью 1%. Функция автокалибровки AutoZero реализует возможность поддержания минимальной погрешности в процессе всего измерения, позволяя удалить из результата измерения приращение связанное с небольшим дрейфом смещения.

Широкая область применения (табл. №1)

Серия HVD3000A охватывает весь спектр тестовых приложений, начиная от импульсных источников питания номиналом 120/ 240 В и устройств с напряжением 600 В до электрооборудования с рабочим рейтингом до 5 кВ. Каждый из ВВ диф. пробников в зависимости от модели имеет наилучшие точностные показатели, самый широкий динамический диапазон и диапазон напряжения смещения, а также одни из лучших в отрасли значений ослабления синфазной помехи (CМRR).

Высокий рейтинг безопасности

Пробник HVD3220 поддерживает приложения в фотоэлектрических установках ФЭУ (PV) до 1500 Впост (CAT III), выполняет измерения в соответствии с нормами стандарта IEC /EN 61010- 031:2015. С точки зрения обеспечения безопасной эксплуатации пробник имеет рейтинг 1500 Впост. CAT III и до 2000 В (пост.+peak AC) CAT I.

Полная интеграция с прибором

Интерфейс ProBus обеспечивает питание пробника и его подключение к прибору, исключая потребность в отдельном источнике питания (сетевой адаптер) или в батарейном блоке. Требуемое ослабление (attenuation) автоматически выбирается на основе установленного значения коэф. усиления осциллографа (V/div).
