Двухканальные программируемые источники питания Актаком APS-5233 и APS-5235 PA
В модельном ряду программируемых источников питания Актаком произошло очередное пополнение. В номенклатуру изделий данного класса, поставляемых под торговой маркой Актаком, вошли две модели: APS-5233 и APS-5235.
Обе модели имеют общую максимальную мощность 378 Вт при двух независимых каналах, но выходные параметры каждого канала у них различаются. У модели APS-5233 значение выходного напряжения на канале 1 можно регулировать в диапазоне от 0 до 30 В, а тока от 0 до 12 А, а во втором канале от 0 до 6 В и от 0 до 3А. Аналогичные выходные параметры у источника питания APS-5235 составляют 60 В / 6 А (канал 1) и 6 В / 3 А (канал 2).
По внешнему виду, способом задания и отображения параметров и компоновкой корпуса новые модели похожи на недавно представленные трехканальные программируемые источники питания APS-5603, APS-5613, APS-5615.
Аналогично им каждый канал имеет свои органы управления, которые отмечены разными цветами. Цвет органов управления соответствует цвету цифр и символов режимов, которые отображаются на 4" цветном ЖК дисплее с разрешением 480×320 точек.
Для предотвращения случайной неисправности источников питания в новых моделях предусмотрена задаваемая защита по току, по напряжению, а интеллектуальная система охлаждения надежно защищает новые модели от перегрева.

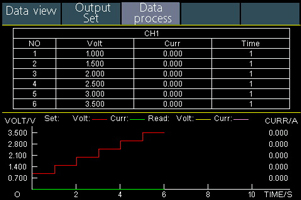

Как и в источниках питания APS-5603, APS-5613, APS-5615 в новых двухканальных моделях APS-5233 и APS-5235 имеется возможность программирования (режим тайминга) по списку с заданием до 100 групп параметров с отображением задаваемых и реальных (измеренных) выходных параметров в табличной и графической форме,
а также функцию регистрации данных на выходе с возможностью записи и просмотра на экране самого прибора напряжения, тока и мощности в графической и табличной форме
Но основным отличием новых двухканальных моделях от трехканальных является возможность компенсации падения напряжения на соединительных проводах. Для этого предусмотрена возможность их подключения по четырехпроводной схеме. В том месте, где у APS-5603, APS-5613, APS-5615 находится выход третьего канала у APS-5233 и APS-5235 расположены выходы компенсации Sense.

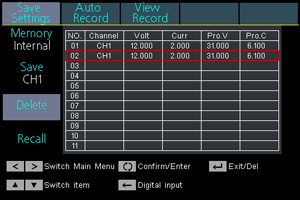

Еще одним отличием двух- и трехканальных моделей является наличие у первых трех ячеек памяти для сохранения параметров с возможностью быстрого вызова.
В связи с тем, что у APS-5233 и APS-5235 параметры первого и второго канала различаются, то у них отсутствует возможность параллельного и последовательного соединения каналов и, соответственно, трекинг режим.

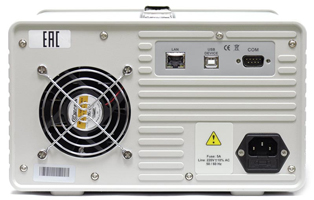

Все модели новых, как двух-, так и трехканальных источников питания Актаком могут программироваться и управляться как с передней панели, так и при помощи SCPI-команд через интерфейсы дистанционного управления USB, LAN и RS-232, которые расположены на задней панели прибора.
.jpg)
Основные технические характеристики новых моделей
| Параметры | APS-5233 | APS-5235 | |
Выходное напряжение (независимый режим) |
Канал 1 | 0…30 В | 0…60 В |
| Канал 2 | 0…6 В | 0…6 В | |
Выходное ток (независимый режим) |
Канал 1 | 0…12 А | 0…6 А |
| Канал 2 | 0…3 А | 0…3 А | |
| Максимальная мощность | 378 Вт | 378 Вт | |
| Основная погрешность установки/измерения выходного напряжения | ≤(0,03%×Uуст+10 мВ) | ||
Основная погрешность установки/измерения выходного тока |
Канал 1 | ≤(0,1%×Iуст+8 мА) | |
| Канал 2 | ≤(0,1%×Iуст+5 мА) | ||
| Разрешение установки/измерения напряжения | 1 мВ | ||
| Разрешение установки/измерения тока | 1 мА | ||
Шум и пульсации выходного напряжения в режиме стабилизации напряжения |
Канал 1 | ≤4 мВпик-пик ,≤1 мВскз | |
| Канал 2 | ≤3 мВпик-пик ,≤1 мВскз | ||
Шум и пульсации выходного тока в режиме стабилизации тока |
Канал 1 | ≤5 мАскз | |
| Канал 2 | ≤4 мАскз | ||
