Новые СВЧ частотомеры серии АКИП-5109 с диапазоном частот до 40 ГГц
Перечень частотомеров торговой марки АКИП™ пополнился 4 новыми моделями в серии АКИП-5109 с числом входных каналов 3 или 4 в зависимости от модификации.

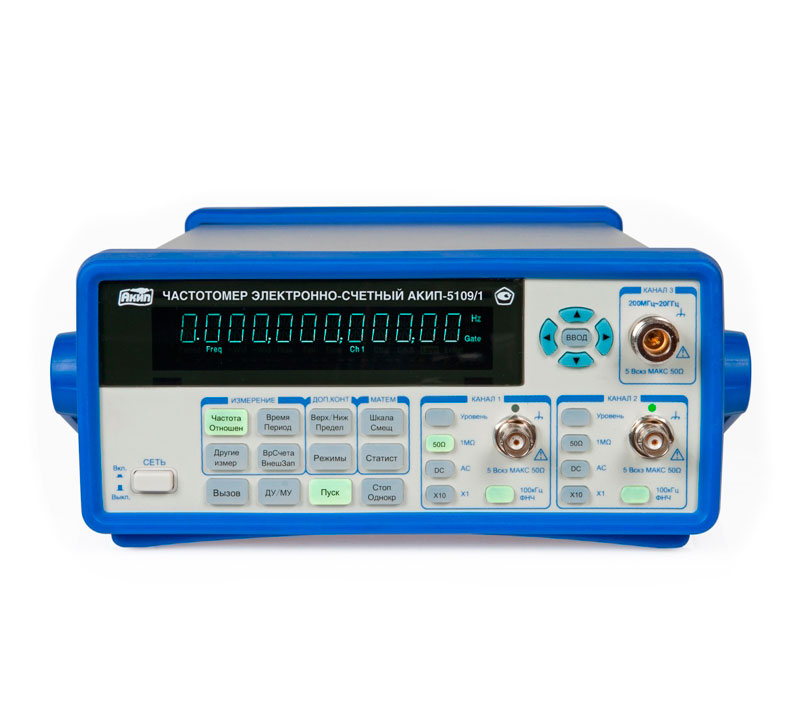

Серия включает 2 линейки универсальных частотомеров, которые одновременно являются функционально насыщенными и в тоже время, простыми и удобными в управлении. Частотомеры имеют индикаторную газоразрядную панель (VFD), обладающую высокой яркостью и контрастностью. В АКИП-5109/1, АКИП-5109/2 использован газоразрядный индикатор с разрешением индикатора 10 разрядов, в частотомерах АКИП-5109/3, АКИП-5109/4 формат индикации увеличен и составляет 12 разрядов. Временное разрешение при однократном измерении - 2,5 нс и 500 пс (соответственно).
Новые высокочастотные частотомеры имеют возможность измерения сигналов Кан1/ Кан2 в диапазоне частот от 0,001 Гц до 200 МГц. При этом заказчик для конкретной измерительной задачи может выбрать требуемый частотомер из линейки модификаций с максимальной частотой до 20 ГГц или до 40 ГГц.
По базовым входам Кан1/ Кан2 обеспечивается измерение временных интервалов и значений других параметров сравниваемых сигналов. Помимо стандартных функций частотно-временных измерений, частотомеры обеспечивают автоматические измерения: отношения частот непрерывных синусоидальных или импульсных сигналов, временного интервала, фазового сдвига между сигналами, длительности и коэффициента заполнения импульсов (скважность), подсчет количества импульсов (счётчик).
К результату измерений частоты доступно применять режимы статистической обработки и математические функции: среднее, минимальное, максимальное значение, среднеквадратическое отклонение (СКО), относительное изменение частоты по отношению к заданному опорному значению (ppm), а также измерять девиацию Аллана.
Частотомеры оснащены режимом допускового контроля измеряемой частоты с программируемыми порогами срабатывания и выдачей исполнительного сигнала.
Дополнительный вход на задней панели Кан 4 может быть использован для измерения частоты СВЧ сигналов в диапазоне до 40 ГГц в зависимости от модификации (см. таблицу ниже).
| АКИП-5109/1 | АКИП-5109/3 | АКИП-5109/2 | АКИП-5109/4 | |
| Максимальное разрешение индикатора | 10 разрядов | 12 разрядов | 10 разрядов | 12 разрядов |
| Диапазон измеряемых частот | Канал 1 и 2 1 мГц … 200 МГц Канал 3 200 МГц … 20 ГГц Канал 4 ̶ |
Канал 1 и 2 1 мГц … 200 МГц Канал 3 200 МГц … 20 ГГц Канал 4 18 ГГц … 40 ГГц |
||
Погрешность установленного внутреннего опорного генератора составляет: ±2х10-7. Предусмотрена возможность установки опционального термостатированного ОГ < ± 5×10-8 (опция 101) или рубидиевого ОГ <±5×10-10 (опция FE-5680A). Для приложений требующих более высокой стабильности, доступно использовать вход для сигнала внешнего ОГ в качестве источника опорной частоты (например, цезиевого стандарта частоты).
Для автоматизации измерений и встраивания в АИК частотомеры оснащены интерфейсами USB/ RS232 с возможностью добавления опционального интерфейса GPIB.
Модели серии АКИП-5109 могут рассматриваться как варианты замен дорогих брендовых частотомеров в измерительных приложениях до 40 ГГц.
Планируются сертификационные испытания частотомеров серии АКИП-5109 с целью утверждения описания типа СИ.
