Новые модели высокочастотных вольтметров переменного напряжения - АКИП-2404 и АКИП-2405

В дополнение к ВЧ вольтметрам 9241 (Boonton) и АКИП-2401/-2402 перечень приборов для измерения напряжения высокочастотных сигналов пополнился ещё двумя новыми моделями АКИП-2404 и АКИП-2405.

Оба вольтметра имеют двух канальное исполнение, позволяют измерять до 300 Вскз с максимальным разрешением 0,0001 мВ. Модели АКИП-2404 и АКИП-2405 отличаются диапазон рабочих частот: от 5 Гц до 3 МГц для АКИП-2404 и от 5 Гц до 6 МГц для АКИП-2405.

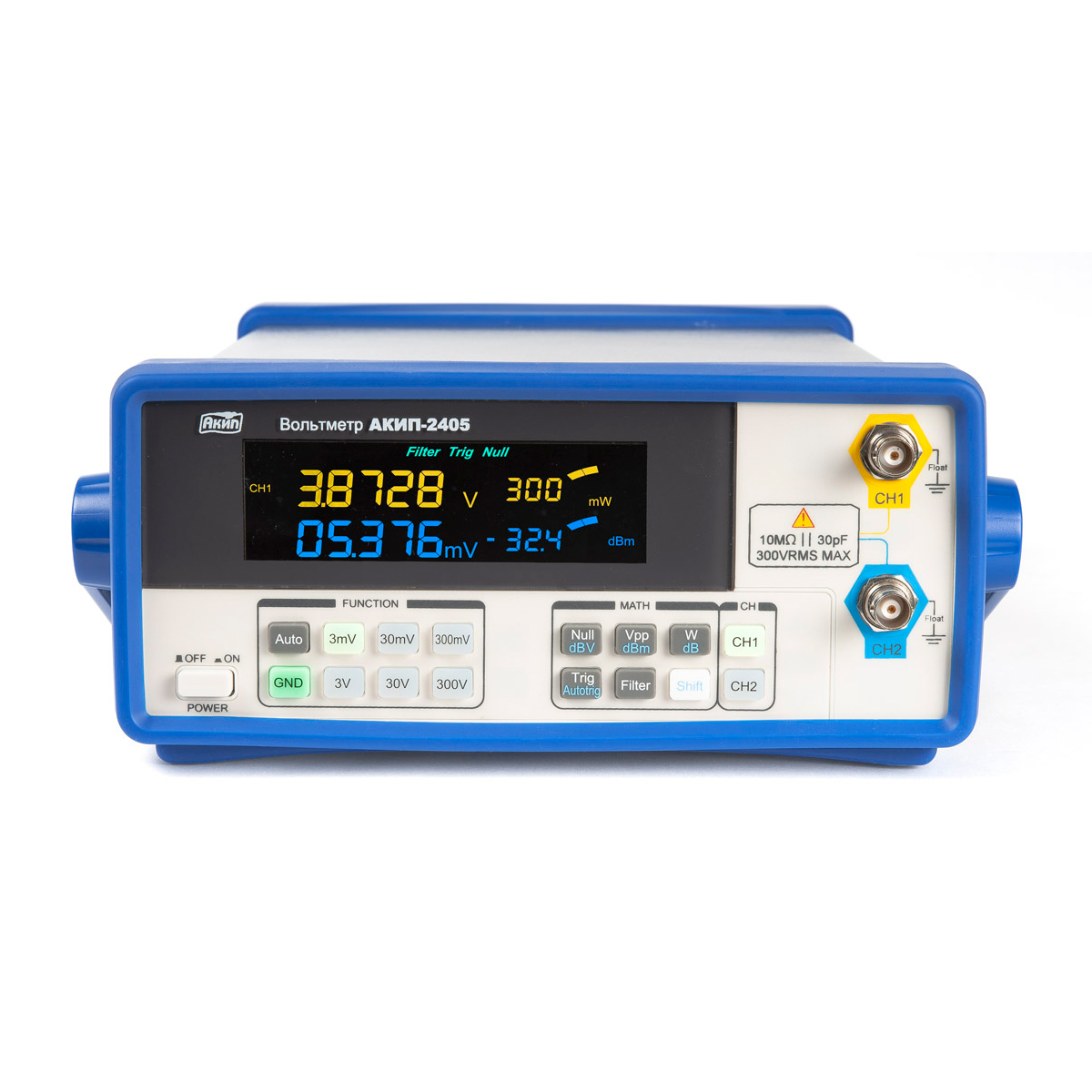

Новые модели имеют эргономичный дизайн, контрастный LED-дисплей. Экран прибора раздел на четыре части. Левая часть экрана отведена под отображения основного результата измерения. Для удобства пользователей сделана цветовая градация между результатами измерений по каналу 1 и каналу 2. Измерения по каналу 1 имеют желтый цвет, измерения каналу 2 имеют сини цвет, что напрямую связано с цветом входных разъемов. В правой части отображается один из возможных результатов дополнительных измерений: Впик-пик, Вт, дБВ, дБм, дБ. Все результаты дополнительных измерений являются математической функцией относительно нагрузки 50 Ом и опорного уровня 1 В. Так же в приборе реализована функция автоустановки «0» показаний (кнопка Null), при включении данного режима, происходит обнуление текущих показаний, например, это позволяет компенсировать влияние измерительного кабеля.

Основные возможности и функциональность:

  • Измерение среднеквадратического значения переменного напряжения сигнала синусоидальной формы;
  • Диапазон частот: 5 Гц…3 МГц (АКИП-2404), 5 Гц…6 МГц (АКИП-2405);
  • Два измерительных ВЧ входа: Кан1 / Кан2;
  • Диапазон измерения напряжения: 50 мкВ … 300 В;
  • Максимальное разрешение: 0,0001 мВ;
  • Базовая погрешность: ±1,5%;
  • Отображение уровня входного сигнала в дБВ, дБм, Впик-пик, дБ, Вт (на 50 Ом);
  • Автоматический или ручной выбор пределов измерений;
  • Графический цветной экран (LED-дисплей);
  • Интерфейс: USB.

Выбор предела измерения осуществляется автоматические или вручную. Для увеличения разрешения при выполнении измерений имеется возможность переключения формата индикации между 3½ разряда и 4½ разряда.

По умолчанию прибор работает в режиме c «плавающей землей», то есть земля измерительной цепи не связана с общей землей прибора. При этом имеется возможность, путем нажатия кнопки GND перевести прибор в режим работы с общей «землей» через сопротивление 1 МОм.

Вольтметры АКИП-2404, АКИП-2405 могут дистанционно управляться посредством команд SCPI. Для связи с ПК и передачи команд передачи команд приборы имеет USB интерфейс на задней панели прибора. USB соединение представляет собой эмуляцию COM порта.

В настоящее время вольтметры АКИП-2404 и АКИП-2405 проходят испытания для целей утверждения и внесения в Государственный реестр СИ РФ.
