Новые модели комбинированных осциллографов Актаком 7 в 1 с полосой до 500 МГц

Двумя новыми приборами пополнился модельный ряд комбинированных осциллографов Актаком 7 в 1 серии ADS-6000.

Наряду с четырехканальными моделями ADS-6134 и ADS-6144, рассчитанных на полосу пропускания 350 и 500 МГц, теперь доступны и их двухканальные аналоги ADS-6332 и ADS-6352.

Уже в стандартной поставке в одном корпусе объединены до 7 измерительных приборов:

  • Цифровой осциллограф;
  • 2 (ADS-6332, ADS-6352) или 4 (ADS-6134, ADS-6144) аналоговых канала;
  • Полоса пропускания 500 МГц (ADS-6144, ADS-6352) и 350 МГц (ADS-6134, ADS-6332);
  • Частота дискретизации до 5 Гвыб/сек;

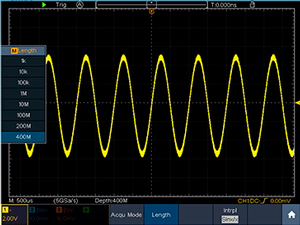

  • Глубина записи до 400 М точек;
  • Максимальная скорость захвата осциллограмм 600000 осц/сек.

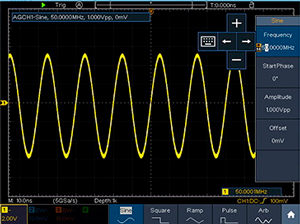

  • Встроенный генератор сигналов;
  • Один канал;
  • Макс.частота генерации 50 МГц;
  • 64 предустановленные формы;
  • Вертикальное разрешение 14 бит;
  • Количество точек, участвующих в формировании сигнала до 16 К.

  • Цифровой мультиметр;
  • 4 ½ разряда;
  • Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи;
  • Встроенный регистратор данных с макс. длительность регистрации до 3 дне й (во внутреннюю память) и 10 дней (на USB накопитель).



  • Прецизионный частотомер;
  • 6 разрядов;
  • Диапазон измерения от 2 Гц до макс.частоты осциллографа;
  • Статистическая обработка результатов.



  • Анализатор спектра на основе БПФ;
  • 4 окна: прямоугольник, Hanning, Blackman, Hamming;
  • Диапазон измерения до макс.частоты осциллографа.

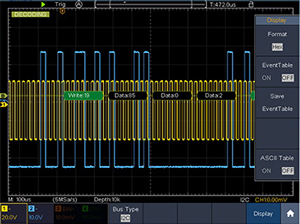

  • Анализатор протоколов;
  • Декодирование протоколов I²C, SPI, RS-232/UART, CAN.

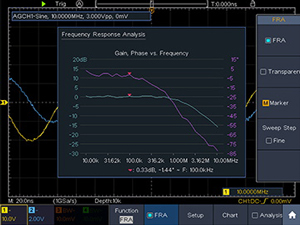

  • Измеритель АЧХ;
  • На основе диаграмм Боде с построением логарифмических амплитудно-фазовых частотных характеристик.

Основные технические характеристики комбинированных осциллографов Актаком 7 в 1 серии ADS-6000 с полосой пропускания 350 и 500 МГц.

Параметр ADS-6332 ADS-6134 ADS-6352 ADS-6144
Количество каналов 2 4 2 4
Полоса пропускания 350 МГц 500 МГц
Максимальная частота дискретизации 5 Гвыб/с
Разрешение АЦП 8 бит
Максимальная глубина записи 400 М точек
Скорость захвата осциллограмм 600 000 осц/сек
Горизонтальная развертка 500 пс/дел ~ 1000 с/дел
Вертикальное отклонение 1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон, сигналы последовательных шин: I²C, SPI, RS-232/UART, CAN
Генератор сигналов 1 канал, максимальная частота 50 МГц, 14 бит
Анализатор протоколов I²C, SPI, RS-232, CAN
Цифровой мультиметр 4 ½ разряда (20000 отсчетов)
Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи
Дисплей 10,4”, ЖК сенсорный IPS 1024 x 768
