Новая серия высоковольтных программируемых нагрузок постоянного тока PEL-73000H

Компания GW Instek представляет новую серию программируемых нагрузок постоянного тока PEL-73000H которая дополняет выпущенную несколько лет назад серию PEL-73000. Основное отличие серии PEL-73000H, от серии PEL-73000 является увеличение напряжения на нагрузке 800 В, при сохранении характеристик мощности нагрузки.

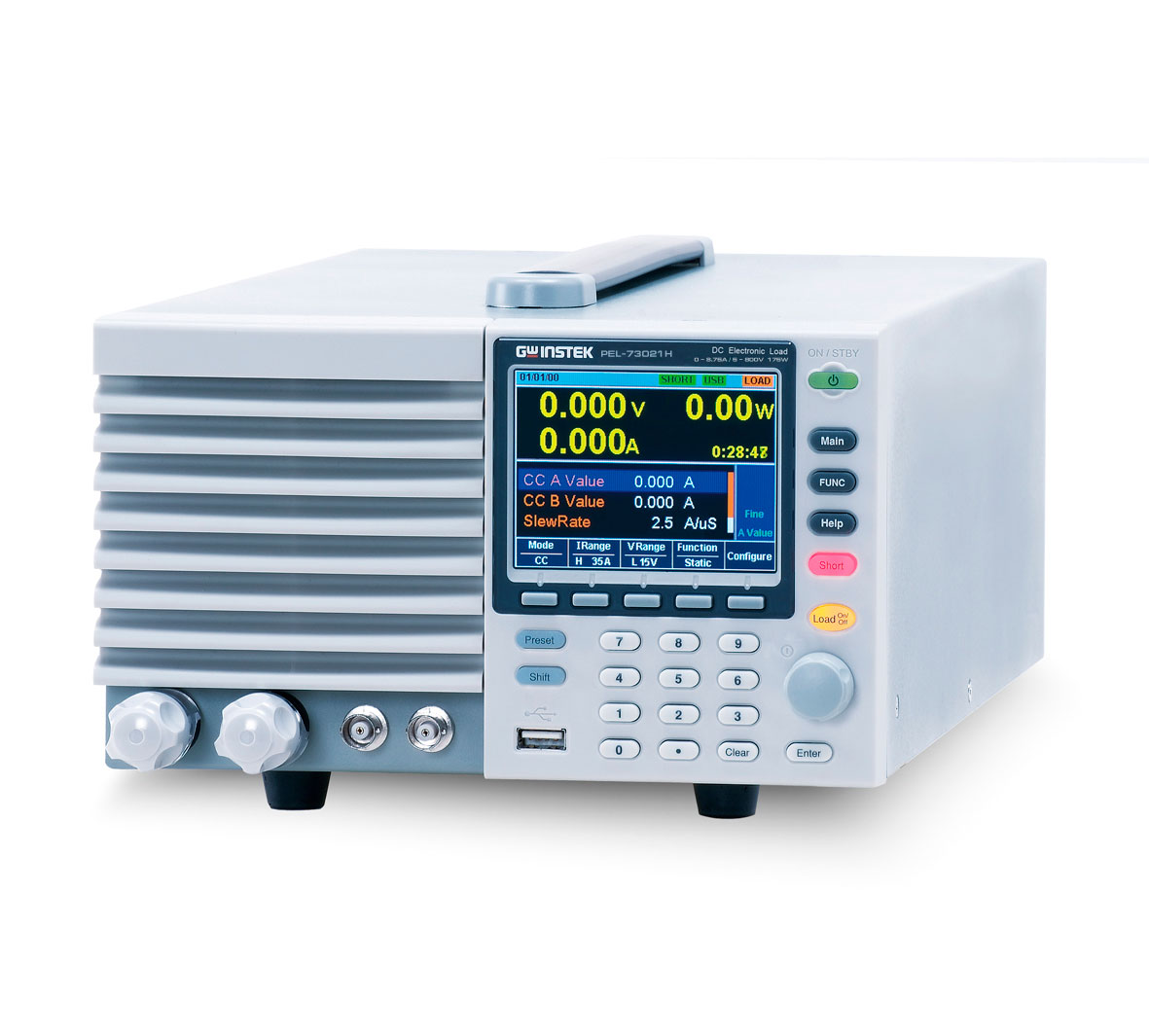

Модельный ряд состоит из 3-моделей нагрузок: PEL-73021H (8,75 А/ 800 В/ 175 Вт), PEL-73041H (17,5 А/ 800 В/ 350 Вт), PEL-73111H (52,5 А/ 800 В/ 1050 Вт) и одного блока расширения PEL-73211H (105 А/ 800 В/ 2100 Вт). Все нагрузки в серии имеют одноканальное - моноблочное исполнение.

Нагрузки серии PEL-73000H могут быть соединены параллельно для увеличения суммарной мощности. Максимально может быть объединено до 5 нагрузок одного типа. Блок расширения PEL-73211H предназначен для параллельно подключения только к нагрузке PEL-73111H  для достижения максимальной мощности 9,45 кВт.

Нагрузки серии PEL-73000H имеют максимальное напряжение на нагрузке до 800 В и скорость нарастания тока до 0,84 А/мкс, что идеально подходит для тестирования высоковольтных устройств, таких как зарядные устройства для EV (электроавтомобиль) и HEV (гибридный электроавтомобиль), DC/DC преобразователи и высоковольтные батареи.

Электронная нагрузка обеспечивает испытание в различных статических и динамических режимах работы (контроль напряжения, тока, имитация нагрузочного сопротивления), а также программирование до 256 наборов различных последовательностей.

  • Семь рабочих режимов: CC/постоянного тока, CV/постоянного напряжения, CR/постоянного сопротивления, CP/постоянной мощности, CC+CV, CR+CV, CP+CV.
  • Режимы постоянного тока и постоянного сопротивления могут функционировать в статическом или динамическом режимах
  • Независимый и параллельный режим работы
  • Параллельное объединения до 5 нагрузок
  • Точное моделирование нагрузки с помощью последовательностей
  • Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
  • ”Плавный” старт
  • Удаленное подключение с компенсацией большой длины кабеля
  • Встроенный измеритель
  • Поддержка крепления в стойке
  • Цветной ЖК дисплей
  • Поддержка флэш-накопителя USB
