Недорогие осциллографы высокого разрешения

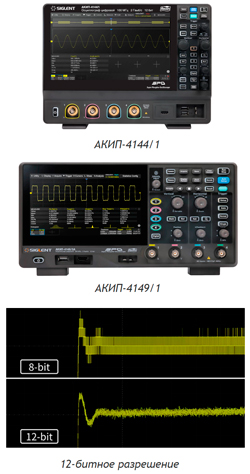

Представляем две новые серии осциллографов среднего класса: АКИП-4144 и АКИП-4149. Новые серии относятся к цифровым осциллографам высокого разрешения, они сделаны на основе 12-разрядных аналого-цифровых преобразователях с частотой дискретизации 2 Гвыб/с. В серии АКИП-4149 представлено шесть моделей в двух и четырехканальном исполнении с полосами пропускания 70 МГц, 100 МГц и 200 МГц. В серии АКИП-4144 представлено четыре модели в двух и четырехканальном исполнении с полосами пропускания 100 МГц и 200 МГц. Новинки имеют максимальный объем памяти 100 МБ (при объединении каналов) и отображают 2/4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанного сигнала.
В сериях ААКИП-4144 и АКИП-4149, как и в сериях старшего сегмента, используется технология SPO (Super Phosphor Oscilloscope). Использование передовой технологии SPO позволило увеличить скорость обновления экрана до 120.000 осциллограмм в секунду в обычном режиме сбора данных и до 500.000 в режиме сегментированной развертки. Кроме увеличения скорости обновления экрана добавляется возможность включения в меню прибора функции визуализации сигнала с отображением 256 уровней интенсивности свечения луча, что обеспечивает при отображении осциллограммы яркостную или цветовую градацию разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат — максимально достоверное отображение сигнала на экране.
Новинки имеют минимальный в своем классе коэффициент отклонения (Коткл.) от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, включая синхронизацию по последовательным данным, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера. Наличие 12-битного АЦП позволяет добиться высокой точности измерений, повысить эффективность отладки и анализа.
Наличие дополнительных опциональных или стандартных инструментов, таких как режим HISTORY (запись и воспроизведение осциллограмм), функция поиска и навигации по событиям и условиям заданным пользователем, анализ АЧХ, измерение мощности, допусковый контроль, генератор сигналов произвольной формы до 25 МГц, БПФ, расширяет функциональные возможности приборов.
| Модель | Каналы | АЦП | Полоса пропускания | Дискретизация (макс) | Длина записи (макс) |
| АКИП-4144/1 | 2 |
12 бит |
100 МГц |
2 ГГц |
100 МБ |
| АКИП-4144/1А | 4 | 100 МГц | |||
| АКИП-4144/2 | 2 | 200 МГц | |||
| АКИП-4144/2А | 4 | 200 МГц | |||
| АКИП-4149/1 | 2 | 70 МГц |
50 МБ |
||
| АКИП-4149/1А | 4 | 70 МГц | |||
| АКИП-4149/2 | 2 | 100 МГц | |||
| АКИП-4149/2А | 4 | 100 МГц | |||
| АКИП-4149/3 | 2 | 200 МГц |
100 МБ |
||
| АКИП-4149/3А | 4 | 200 МГц |
Все модели новых серий АКИП-4144 и АКИП-4149 оснащены цветным емкостным сенсорным экраном. Модели серии АКИП-4144 снабжены экраном с диагональю 25,6 см, а экран моделей АКИП-4149 имеет диагональ 17, 8 см, разрешение экрана в обеих сериях составляет 1024х600.
Новинки уже в базовой версии имеют возможность декодирования протоколов I2C, SPI, UART, CAN, LIN, а в серии АКИП-4144 так же добавлена поддержка CAN FD и FlexRay.
Обе серии имеют интерфейсы USB и LAN для дистанционного управления осциллографом. Осциллографы поддерживают набор команд SCPI для написания собственного ПО и отправки быстрых команд ДУ, а встроенный web server позволяет управлять прибором посредством Ethernet через WEB-браузер на любом ПК.
