SUNTEKGRAY5000ВА(20А,0300В), SUNTEK-GRAY-5000 ВА (20А, 0-300В)
SUNTEK GRAY 5000 ВА (20А, 0-300В) — автотрансформатор ЛАТР
Код товара: 82185-
-
Гарантия
2 года
-
Производитель
-
Артикул
L-5000-GRAY
Сертификаты
Описание автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
SUNTEK GRAY 5000 ВА — это мощный однофазный ЛАТР для плавной регулировки напряжения от 0 до 300 В под нагрузкой, рассчитанный на ток до 20 А. Используется при работе с энергоёмким оборудованием: промышленными нагрузками, испытательными стендами, источниками тепла и силовыми блоками.
Подходит для задач, где необходимы:
- нестандартное регулируемое напряжение;
- стабильность под высокой нагрузкой;
- визуальный и цифровой контроль параметров в реальном времени.
Что важно знать о токе и PF
PF (коэффициент мощности) — отражает эффективность потребления.
При PF < 1, особенно на индуктивных нагрузках (моторы, трансформаторы), ток может быть выше ожидаемого.
PF = 1 → 5 кВт = ~20 А на 220 В.
PF = 0,7 → 5 кВт = ~32,4 А, что превышает предел устройстваПоэтому:
- рекомендуемая активная нагрузка — до 3,5–4 кВт;
- индуктивную нагрузку подключать только через клеммы и с запасом;
- следите за током на дисплее, а не только за напряжением.
Пример расчёта
Нагрузка: лабораторный сварочный блок, 3000 Вт, используется при напряжении 220В, PF = 0,65
→ Полная мощность: 3000 / 0,65 ≈ 4600 ВА.
→ Ток: 4600 / 220 ≈ 20,9 А.Подключать через клеммы.
Не использовать розетку.
Особенности конструкции и подключения автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):

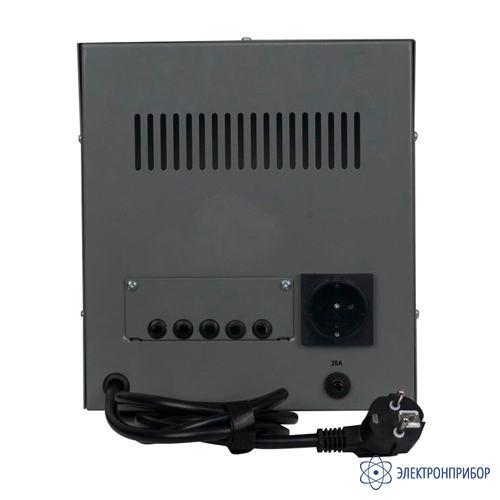

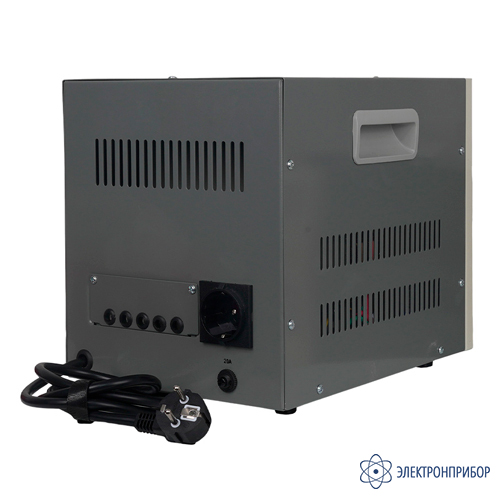

Модель SUNTEK GRAY 5000 ВА оборудована двумя вариантами подключения нагрузки:
- розетка на корпусе — для подключения потребителей с током до 10 А;
- клеммная колодка — для силовых подключений, током до 20 А (рекомендуется для нагрузок от 2 кВт и выше).
Важно: при подключении мощной нагрузки через обычную розетку возможен перегрев и выход из строя. Для токов свыше 10 А обязательно использовать клеммную колодку.
Дополнительно:
- автоматический выключатель встроен в корпус;

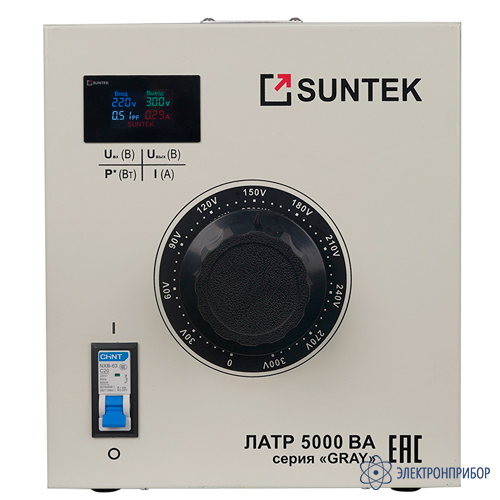

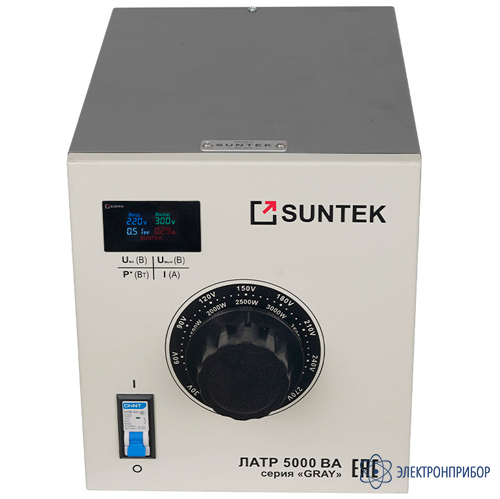

- фронтальная панель: ЖК-дисплей, ручка регулировки, автомат, розетка, клеммы — всё на виду и доступно;

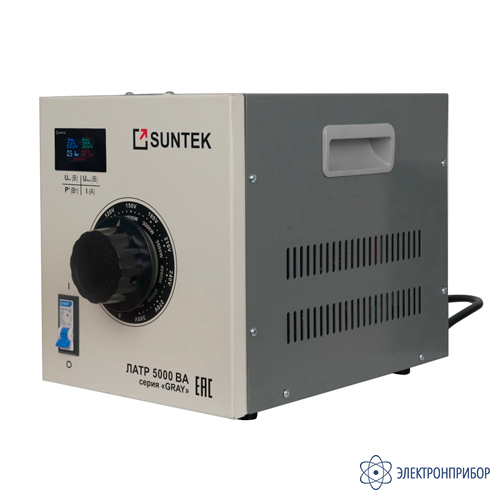

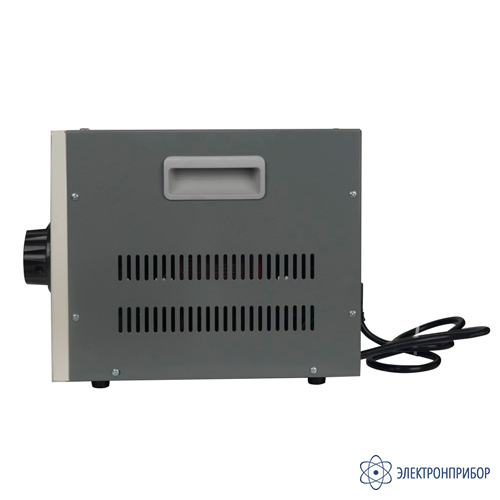

- корпус: металлический, с вентиляцией и двумя боковыми ручками для переноса;
- поставка: полностью готов к подключению.
Цифровая индикация автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
ЖК-дисплей показывает:
- входное напряжение;
- выходное напряжение;
- силу тока;
- коэффициент мощности (PF).
Цветовая схема: синий — вход, зелёный — выход, красный — ток, белый — PF.
Области применения автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
- испытания и настройка промышленного оборудования;
- регулируемая подача мощности на стенды, ТЭНы, двигатели;
- тестирование в условиях нестабильного напряжения;
- отладка и лабораторная работа с блоками питания;
- работа с трансформаторными системами и силовыми модулями.
Преимущества автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
- высокая допустимая нагрузка (до 20 А);
- два способа подключения: розетка + клеммы;
- индикация всех ключевых параметров;
- защита от перегрузки (автомат);
- компактный корпус при высокой мощности;
- подходит для лабораторий и промышленных задач.
-
-
Технические характеристики автотрансформатора ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В):
Параметр Значение Электрические характеристики Номинальная мощность 5000 ВА Максимальный ток нагрузки 20 А Диапазон регулировки 0 - 300 В Напряжение питания 220 В Частота 50 / 60 Гц При нестабильной сети или индуктивной нагрузке рекомендуется приобретать ЛАТРы SUNTEK с технологическим запасом. PF и ток могут увеличиваться выше расчётных значений. Условия эксплуатации Температура от –5 °C до +40 °C Влажность до 80 % при +25 °C Давление от 86 кПа Атмосфера неагрессивная, сухая Класс защиты IP20 Непрерывная работа до 6 часов Не оставлять включённым без присмотра Габариты и подключение Размеры 240 × 330 × 270 мм Масса 20,0 кг Подключение клеммы — нагрузка до 20 А
розетка — нагрузка до 10 А
сетевой провод с евровилкойВстроенный автоматический выключатель на корпусе -
Комплект поставки SUNTEK GRAY 5000 ВА (20А, 0-300В)
№ Наименование Количество 1 Автотрансформатор ЛАТР SUNTEK GRAY 5000 ВА (20А, 0-300В) 1 2 Руководство по эксплуатации 1 3 Упаковка 1 -
