F604TS — набор калибровочный
Код товара: 72673-
-
Гарантия
12 месяцев
-
Производитель
Описание набора калибровочного F604TS:

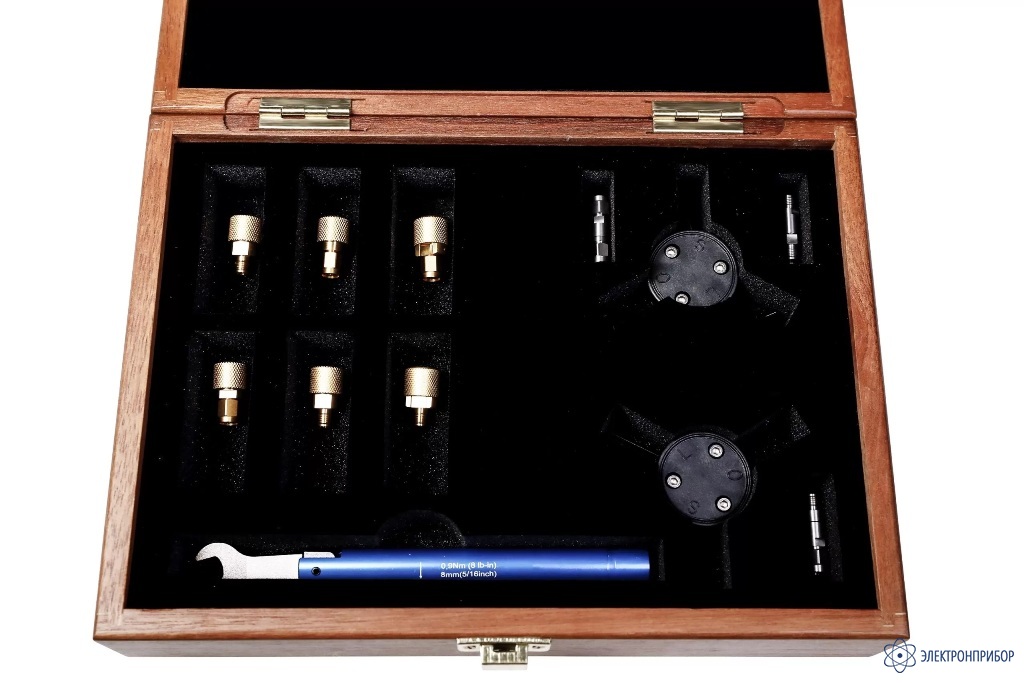

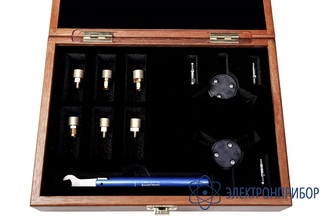

Механический калибровочный комплект, включающий 9 калибровочных элементов, тип 3,5 («мама/папа»), 50 Ом, 9 ГГц. Рекомендован для АКИП-4205/3, АКИП-4205/4, АКИП-4205 и для серий АКИП-4213, АКИП-6604, АКИП-6605/1 и АКИП-6605/2.
Состав комплекта:
- нагрузка холостого хода («мама»);
- нагрузка холостого хода («папа»);
- короткозамкнутая нагрузка («мама»);
- короткозамкнутая нагрузка («папа»);
- согласованная нагрузка («мама»);
- согласованная нагрузка («папа»);
- адаптер соединитель («мама-мама»);
- адаптер соединитель («папа-мама»);
- адаптер соединитель («папа-папа»);
- ключ динамометрический.
-
-
Технические характеристики набора калибровочного F604TS:
Параметр Значение Коннектор Тип 3,5 («мама / папа») Сопротивление 50 Ом Частота 9 ГГц -
Комплект поставки F604TS
№ Наименование Количество 1 Нагрузка холостого хода («мама»), коннектор 3,5 мм 1 2 Нагрузка холостого хода («папа»), коннектор 3,5 мм 1 3 Короткозамкнутая нагрузка («мама»), коннектор 3,5 мм 1 4 Короткозамкнутая нагрузка («папа»), коннектор 3,5 мм 1 5 Согласованная нагрузка («мама»), коннектор 3,5 мм 1 6 Согласованная нагрузка («папа»), коннектор 3,5 мм 1 7 Адаптер соединитель («мама 3,5 мм – мама 3,5 мм ») 1 8 Адаптер соединитель («папа 3,5 мм – мама 3,5 мм») 1 9 Адаптер соединитель («папа 3,5 мм – папа 3,5 мм») 1 10 Ключ динамометрический 1 11 Держатель для нагрузки 2 12 Кейс для хранения 1 -
