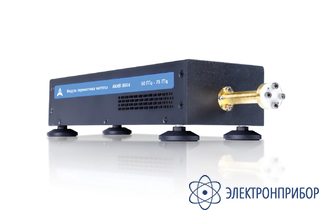

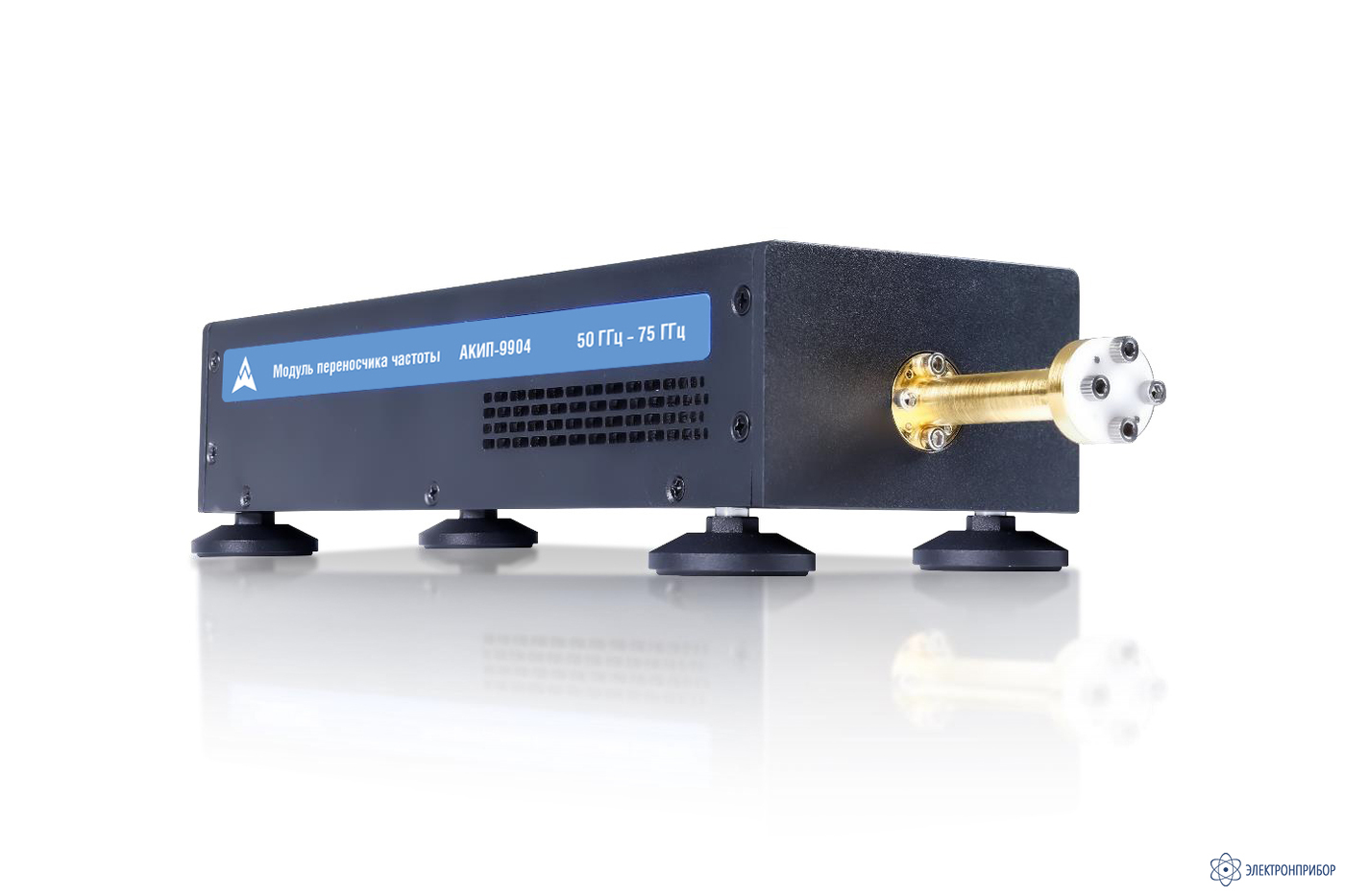

АКИП-9904 — модуль переносчика частоты
Код товара: 85532-
-
Производитель
Особенности модуля переносчика частоты АКИП-9904:
- внешний модуль переносчика частоты, предназначен для расширения частотного диапазона векторных анализаторов цепей;
- рабочий диапазон частот: 50 ГГц...75 ГГц;
- совместим с векторными анализаторами цепей серий АКИП-6606 и АКИП-6607 оснащенными перемычками на передней панели;
- динамический диапазон 110 дБ;
- максимальная выходная мощность 16 дБм;
- тип входа: волновод WR-15 / UG-385 / U.
-
-
Технические характеристики модуля переносчика частоты АКИП-9904:
Параметр Значение Ключевые спецификации Диапазон частот 50 ГГц...75 ГГц Выходная мощность 16 дБм (без ослабления) Аттенюатор нет Динамический диапазон 110 дБ (полоса ПЧ = 10 Гц) Направленность 30 дБ Диапазон входных частот 12,5 ГГц...18,75 ГГц Диапазон мощности входного сигнала 3 дБм...7 дБм Коэффициент умножения 4 Диапазон частот входного сигнала гетеродина (LO) 12,5 ГГц...18,75 ГГц Диапазон мощности входного сигнала гетеродина (LO) 3 дБм...7 дБм Коэффициент умножения сигнала гетеродина (LO) 4 Полоса фильтра ПЧ (IFBW) 1 МГц...1000 МГц Стабильность ±0,1 дБ (полоса ПЧ = 300 Гц) Стабильность фазы ±2,5° (полоса ПЧ = 300 Гц) Защита входа:
- измерительный порт
- порт ВЧ / гетеродина
+20 дБм
+10 дБмВходы / выходы Коннектор входа ВЧ / гетеродина SMA, розетка Коннектор выхода ПЧ / опорного сигнала SMA, розетка Коннектор измерительного порта волновод, WR-15 / UG-385 / U Общие данные Вход питания ~230 В, FGG 0B, 4 контакта Габаритные размеры 242 × 81 × 46,2 мм Условия эксплуатации 0...45 °С -
Комплект поставки АКИП-9904
№ Наименование Количество 1 Модуль переносчика частоты АКИП-9904 1 -
