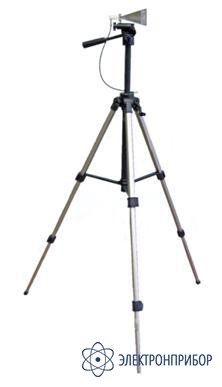

П6-69/Э — антенна измерительная рупорная (17,44 до 40 ГГц)

Код товара: 37558
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      59706-15 до 23.12.2024

    Назначение измерительной антенны П6-69/Э

    Антенна обеспечивает преобразование плотности потока энергии электромагнитного поля в диапазоне частот от 17,44 до 40 ГГц в электрический сигнал. В комплекте с измерительным приёмным устройством (селективным милливольтметром, анализатором спектра) антенна предназначена для измерения плотности потока энергии электромагнитного поля и параметров антенных устройств, в комплекте с генераторами – для возбуждения электромагнитного поля с заданной плотностью потока энергии.

    Обеспечивает проведение раздельных измерений горизонтальной и вертикальной составляющих электромагнитного поля.

    Соответствует требованиям ГОСТ РВ 50858-96. По устойчивости к внешним воздействующим факторам преобразователь соответствует требованиям группы 4 ГОСТ 22261, с пределами рабочих температур окружающей среды от минус 10 до плюс 50 ºС.

    Система защиты от перегрузок исключает возможность выхода из строя антенн при сильных магнитных полях, включая близкие грозовые разряды.

    По устойчивости к внешним воздействующим факторам преобразователь соответствует требованиям группы 4 ГОСТ 22261, с пределами рабочих температур окружающей среды от минус 10 до плюс 40 ºС.

    К антенне прилагается Свидетельство о поверке средства измерений, выданное органом Ростехрегулирования.

    Примечание. Возможна поставка антенны с пределами допускаемой относительной погрешности эффективной площади ±0,5 дБ и КСВН не более 1,5.

  • Характеристики

    Параметр Значение
    Рабочий диапазон частот  от 17,44 до 40 ГГц

    Эффективная площадь в диапазоне рабочих частот:

    - на частоте 17,44 ГГц, см2

     - на частоте 40,0 ГГц, см2

    12

    4

    Пределы допустимой основной погрешности коэффициента усиления антенны  ±1,0 дБ
    КСВН не более 1,6
    Поляризация линейная
    Уровень сигнала ортогональной  поляризации относительно уровня основной поляризации на выходе антенны не более - 20 дБ
    Уровень боковых лепестков диаграммы направленности относительно главного лепестка не более - 10 дБ
    Соединитель ВЧ Соединитель тип I, розетка, (канал 2,4/1,04 мм) по ГОСТ 13317 (волновое сопротивление 50 Ом)
    Масса антенны     0,5 кг
    Габаритные размеры антенны 190х62х61 мм
    Диапазон рабочих температур от - 10 до+ 50°С
