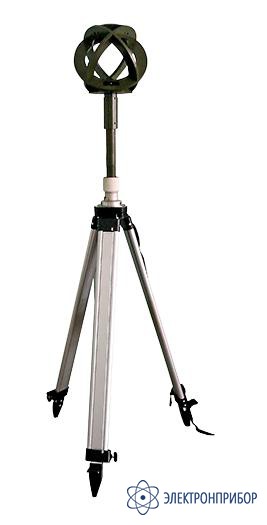

АМТ-1 — антенна магнитная трёхкоординатная (0,009 до 30 МГц)

Код товара: 37556
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      59705-15 до 23.01.2020

    Сертификаты

    Назначение антенны АМТ-1

    Антенна магнитная трехкоординатная АМТ-1 обеспечивает преобразование магнитного поля в  диапазоне частот от  0,009 до 30 МГц в электрический сигнал.

    В комплекте с измерительным приемником, селективным микровольтметром или анализатором  спектра предназначена для измерения напряженности магнитного поля по трем ортам.

    При наличии математического программного позволяет определять полный вектор магнитного поля и направление прихода фронта волны магнитного поля амплитудным методом.

    Система защиты от перегрузок исключает возможность выхода из строя антенн при сильных магнитных полях, включая близкие грозовые разряды.

    По устойчивости к внешним воздействующим факторам преобразователь соответствует требованиям группы 4 ГОСТ 22261, с пределами рабочих температур окружающей среды от минус 10 до плюс 40 ºС.

    К антенне прилагается Свидетельство о поверке средства измерений, выданное органом Ростехрегулирования.

    Примечание. По требованию Заказчика возможна поставка антенны с другими  коэффициентами калибровки, а так же соединительным кабелем длиной от 3 до 25 метров.

  • Характеристики

    Параметр Значение
    Рабочий диапазон частот  от 0,009 до 30МГц
    Диапазон изменения коэффициента калибровки для каждой орты антенны

    от (26 до 36) дБ/м

    Пределы допускаемой основной абсолютной погрешности коэффициента калибровки для каждой орты не более ± 2 дБ

    Пределы допускаемой дополнительной абсолютной погрешности коэффициента калибровки для каждой орты обусловленной отклонением температуры окружающего воздуха от нормальной в пределах диапазона рабочих температур, на каждые 10 °С

    ±0,5 дБ
    Допустимое значение модуля выходного импеданса каждой орты антенны 50 ±15 Ом
    Максимальная величина измеряемой напряженности магнитного поля  для каждой орты (при компрессии 1 дБ) 50 мА·м-1
    Напряжённость питания постоянного тока от ±4,5 до ± 5,5
    Потребляемая мощность  не более 2 Вт
    Соединитель ВЧ Тип V по ГОСТ 13317-89
    Время установки рабочего режима, не более 5 мин.
    Время непрерывной работы при полностью заряженных  аккумуляторных батареях,  не менее 8 ч
    Масса антенны 3 кг
    Габаритные размеры  260х980 мм
    Диапазон рабочих температур от - 10 до + 40 оС
