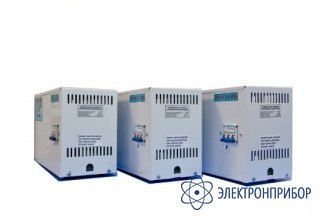

СН 3000/3 — трехфазный стабилизатор переменного напряжения без блока контроля фаз

Код товара: 44080
  • Является модификацией СН 3000/3

    • Гарантия

      6 лет

    Назначение трехфазного стабилизатора переменного напряжения СН 3000/3:

    СН 3000/3 состоит из 3-х однофазных стабилизаторов. Может дополнительно комплектоваться блоком, контролирующем фазы. Данный блок контролирует порядок чередования фаз, в случае нарушения данного порядка, пропадания одной из фаз или перекоса фаз потребитель отключается от питания. При восстановлении сети срабатывает автоматическое подключение.

    Дополнительно может комплектоваться стойкой для вертикального, навесного монтажа или стойкой напольного исполнения с полками для размещения стабилизаторов.

    СН 3000/3 используют для стабилизации цепи питания трехфазного оборудования. Кроме того, применяется для стабилизации цепей питания офисных зданий, промышленных центров, торговых площадей, домов.

    Поставляется две модификации трехфазного стабилизатор переменного напряжения СН 3000/3:

    Принципы работы трехфазного стабилизатора переменного напряжения СН 3000/3:

    • Если напряжение в электросети находится в пределах от 130 до 270 В, выходное напряжение регулируется ступенчато. Потребитель получает напряжение в 220 Вольт;
    • В случае выхода за обозначенные рамки потребитель отключается от питания. Подключение осуществляется, как только напряжение возвращается в диапазон;
    • Переключение силовых ключей осуществляется при минимальном токе. Благодаря этому стабилизатор не выдает помех в электросеть;
    • Прибор способен выдерживать скачки напряжения до 1000 Вольт. При этом он сохраняет полную работоспособность;
    • КПД исчисляется 98%;
    • Трехфазный стабилизатор снабжен дополнительной токовой защитой.

  • Технические характеристики трехфазного стабилизатора переменного напряжения СН 3000/3:

    Параметр Значение
    Число фаз 3
    Максимальная мощность нагрузки, кВА 9
    Допустимая перегрузка 100% - 35 с
    Рабочий диапазон входного напряжения, В 245-450
    Граничный диапазон входного  напряжения, В 225-465
    Номинальная входная частота, Гц 50
    Диапазон входной частоты, Гц 48-52
    Стабилизация выходного фазного напряжения, % ±4,5
    Рабочий диапазон выходного фазного напряжения, В фазное 210-230, линейное 380
    Предельный диапазон выходного фазного напряжения, В 180-242
    Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) Не нормируется
    Число уровней коррекции 8
    КПД, % 94
    Диапазон изменения нагрузки, % 0...100
    Защита по пусковым токам А 50
    Тип ключей Симисторы
    Время регулирования напряжения одного уровня коррекции, мс <=20
    Защита от перегрузки и КЗ Электронная и автоматический выключатель
    Защита по току перегрузки (с задержкой в 35 секунд) А 15 (по фазе)
    Общие характеристики
    Установка Напольная
    Диапазон температуры окружающей среды, °С -30...+40
    Диапазон температуры окружающей среды при транспортировке и хранении, °С -40...+40
    Относительная влажность воздуха, % 0...80
    Вид охлаждения Естественное. Включение при I больше 50%
    Степень защиты IP20
    Устойчивость к механическим воздействиям М1 по ГОСТ 17516.1
    Искажение синусоидальности напряжения Не вносит искажений и дополнительных помех
    Срок службы, лет 10
    Габаритные размеры каждого стабилизатора (ГхВхШ), мм 180х250х410
    Масса, кг 27

  • Комплект поставки СН 3000/3

    № Наименование Количество
    1 Трехфазный стабилизатор переменного напряжения СН 3000/3 без блока контроля фаз 1
