СН 12000/3, СН-12000-3, СН120003
СН 12000/3 — трехфазный стабилизатор переменного напряжения
Код товара: 44089-
-
Гарантия
6 лет
Назначение трехфазного стабилизатора переменного напряжения СН 12000/3:
Трехфазный стабилизатор напряжения СН 12000/3 используется с целью стабилизации напряжения в цепи, к которой подключено трехфазное оборудование. С успехом применяется в частных домах, квартирах, офисах, промышленных цехах. Главное условие эксплуатации – суммарная мощность всех приборов не должна превышать 36000 Ва.

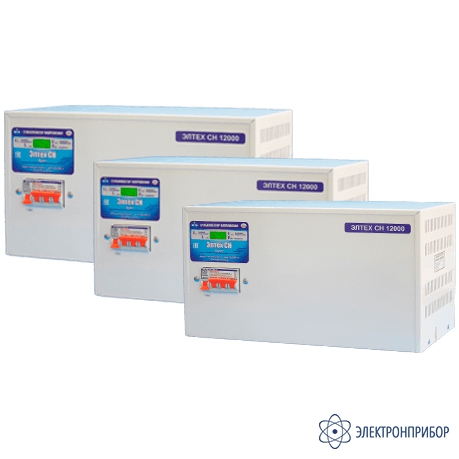

Само устройство представляет собой комплект, в который входят 3 однофазных стабилизатора, которые можно дополнить специальной стойкой и блоком контроля фаз. Данный блок контролирует 3 функции: порядок чередования фаз, исчезновение одной из фаз, а также фазовый перекос. В случае возникновения сбоев в одной из обозначенных функций прибора, происходит отключение его от сети. При восстановлении всех элементов работы срабатывает автоматическое подключение.
Поставляется две модификации трехфазного стабилизатор переменного напряжения СН 12000/3:
Особенности трехфазного стабилизатора переменного напряжения СН 12000/3:
- Обеспечивают бесперебойную и качественную работу любого электрооборудования;
- Обладают высоким быстродействием;
- Надежно защищают от скачков и перепадов напряжения, сохраняют ресурс электроприборов;
- Функционируют бесшумно, так как не имеет подвижных элементов;
- Не создают помех в электросети, идеальная синусоида;
- Выполнен в классическом дизайне;
- Диапазон рабочих температур окружающей среды — от -40 °C до +30 °C
- Средний срок службы - 12 лет.
Принцип работы трехфазного стабилизатора переменного напряжения СН 12000/3:
Все 3 стабилизатора, из которых состоит блок СН 12000/3, работают по аналогичной схеме.
- До тех пор, пока напряжение вписывается в диапазон от 130 до 270 В, стабилизатор дискретно регулирует напряжение на выходе. Потребитель получает стабильное напряжение в 220 Вольт;
- Переключение симисторов реализуется при минимальном токе, за счет чего устройство не выдает помех в электросеть;
- КПД стабилизатора составляет 98%;
- Функционирует без шума.
Особенности конструкции трехфазного стабилизатора переменного напряжения СН 12000/3:
- Конструктивные особенности позволяют стабилизатору выдерживать скачки напряжения до 1000 Вольт. При этом работоспособность устройства ничуть не страдает;
- Встроена дополнительная токовая защита. В случае, если к цепи подключат оборудование, общая мощность которого будет превышать предельную мощность стабилизатора, произойдет автоматическое отключение. Как только мощность цепи войдет в обозначенные рамки, прибор снова начнет функционировать;
- Автотрансформатор снабжен системой защиты от перегрева. Как только температура трансформатора повышается до критического показателя, происходит отключение от рабочего режима. При остывании устройство снова подключается.
-
-
Технические характеристики трехфазного стабилизатора переменного напряжения СН 12000/3:
Параметр Значение Число фаз 3 Максимальная мощность нагрузки, кВА 36 Допустимая перегрузка 100% - 35 с Рабочий диапазон входного напряжения, В 285-450 Граничный диапазон входного напряжения, В 240-475 Номинальная входная частота, Гц 50 Диапазон входной частоты, Гц 48-52 Стабилизация выходного фазного напряжения, % ±7 Рабочий диапазон выходного фазного напряжения, В Фазное 205-235, линейное 380 Предельный диапазон выходного фазного напряжения, В 180-242 Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) не нормируется Число уровней коррекции 4 КПД, % 94 Диапазон изменения нагрузки, % 0...100 Защита по пусковым токам А 100 Тип ключей Cимисторы Время регулирования напряжения одного уровня коррекции, мс ≤20 Защита от перегрузки и КЗ Электронная и автоматический выключатель Защита по току перегрузки (с задержкой в 35 секунд) А 40 (по фазе) Общие характеристики Установка Напольное Диапазон температуры окружающей среды, °С -30...+40 Диапазон температуры окружающей среды при транспортировке и хранении, °С -40...+40 Относительная влажность воздуха, % 0 ... 80 Вид охлаждения Естественное. Включение при I больше 50% Степень защиты IP20 Устойчивость к механическим воздействиям М1 по ГОСТ 17516.1 Искажение синусоидальности напряжения Не вносит искажений и дополнительных помех Срок службы, лет 10 Габаритные размеры каждого стабилизатора (ГхВхШ), мм 250 х 280 х 480 Масса, кг 77 -
Комплект поставки СН 12000/3
№ Наименование Количество 1 Трехфазный стабилизатор переменного напряжения СН 12000/3 выбранной модификации 1 -
Модификации СН 12000/3
