TLA7012 — модульный логический анализатор

Код товара: 44984
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      43938-10 до 16.04.2020

    • Производитель

      Tektronix, США

    Назначение модульного логического анализатора TLA7012:

    Анализаторы цифровых сигналов TLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 предназначены для измерения амплитудных и временных параметров цифровых импульсных сигналов и анализа логических состояний микропроцессорных устройств.

    Описание модульного логического анализатора TLA7012:

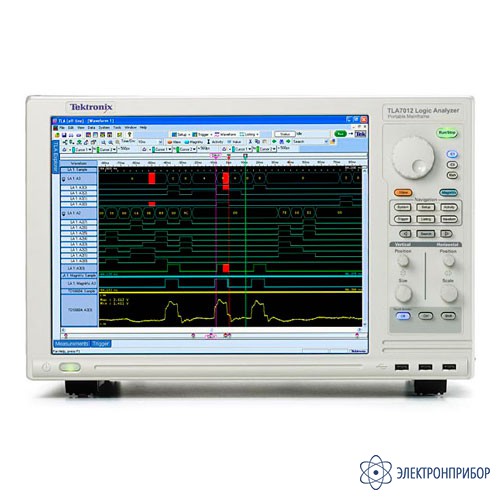

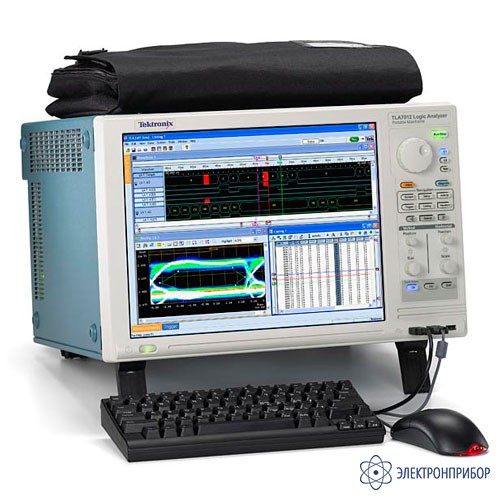

    Портативный мейнфрейм TLA7012 для логического анализатора, емкость - 2 модуля (синхронизация до 8 мейнфреймов), удаленное управление и контроль через Ethernet, встроенный ПК: Windows XP, 2 GHz Pentium,1 GB DDR PC 533 MHz (SODIMM), цветной ЖК-дисплей XGA, 38.1 см. Съемный HDD 80 GB, DVD±R/RW, LAN 1G, USB 2.0.

    * На данный вид продукции распространяется ограничение по экспортному контролю США.

    Особенности модульного логического анализатора TLA7012:

    Анализаторы выполнены в виде модулей, встраиваемых в базовые блоки TLA7012 и TLA7016. Модули PG3ACab, PG3L могут также работать с анализаторами цифровых сигналов TLA5201B, TLA5202B, TLA5203B и TLA5204B.

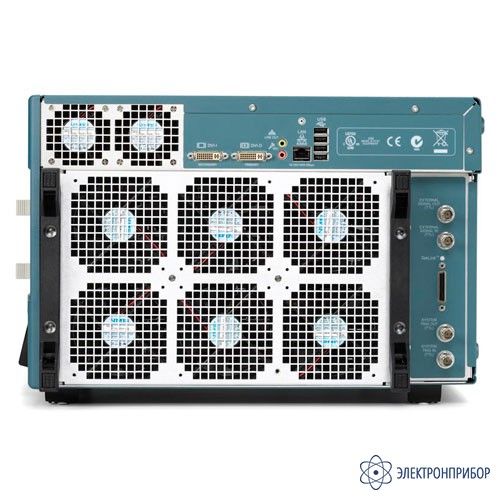

    Принцип действия основан на одновременном многоканальном приеме, визуальном наблюдении и анализе цифровых сигналов в реальном времени. Представление измерительной информации осуществляется в форме временных диаграмм, таблиц состояний в различных кодах (двоичных, шестнадцатеричных, ASCII и других видов), гистограмм. Внутренний микропроцессор обеспечивает диалоговое управление, задает режимы функционирования, выводит на внутренний или внешний дисплей изображение сигналов и результаты измерений. Вывод результатов измерений к внешним устройствам производится через порты USB 2.0 (3 порта на передней панели, 4 порта на задней панели) и порт канала LAN. Имеются встроенные средства для совместной работы с осциллографами Tektronix.

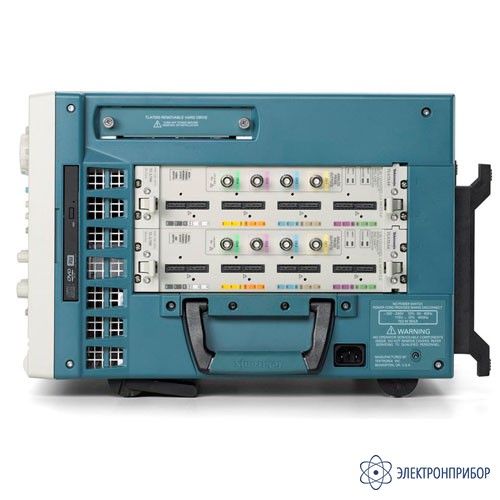

    Конструкция представляет собой моноблок в настольном исполнении. Модули устанавливаются в слоты, расположенные сбоку корпуса.

    По устойчивости к климатическим и механическим воздействиям анализаторы цифровых сигналов TLA7ВВ2, TLA7ВВ3, TLA7ВВ4, TLA7ВС4, TLA7AC2, TLA7AC3, TLA7AC4, PG3 А Mod, PG3ACab, PG3L с базовыми блоками TLA7012 и TLA7016 соответствуют группе 3 ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 45 °C.

  • Технические характеристики модульного логического анализатора TLA7012:

    Параметр TLA7012 TLA7016
    Количество устанавливаемых модулей 2 6
    Тактовая частота 10 МГц
    Пределы допускаемой абсолютной погрешности установки тактовой частоты ± 1 кГц
    Параметры сети питания переменного тока
    Cеть промышленной частоты:
    - напряжение
    - частота

    от 90 до 250 В
    от 45 до 66 Гц
    Бортовая сеть:
    - напряжение
    - частота

    от 100 до 132 В
    от 360 до 440 Гц
    Потребляемая мощность, не более 750 В∙А 1450 В∙А
    Габаритные размеры (длина х ширина х высота), не более, мм 460 х 451 х 295 673 х 425 х 350
    Масса, не более 18,45 кг 24,0 кг
  • Комплект поставки TLA7012

    Наименование Количество
    1 Модульный логический анализатор TLA7012 1
    2 Кабель сетевой 1
    3 Руководство по эксплуатации 1
