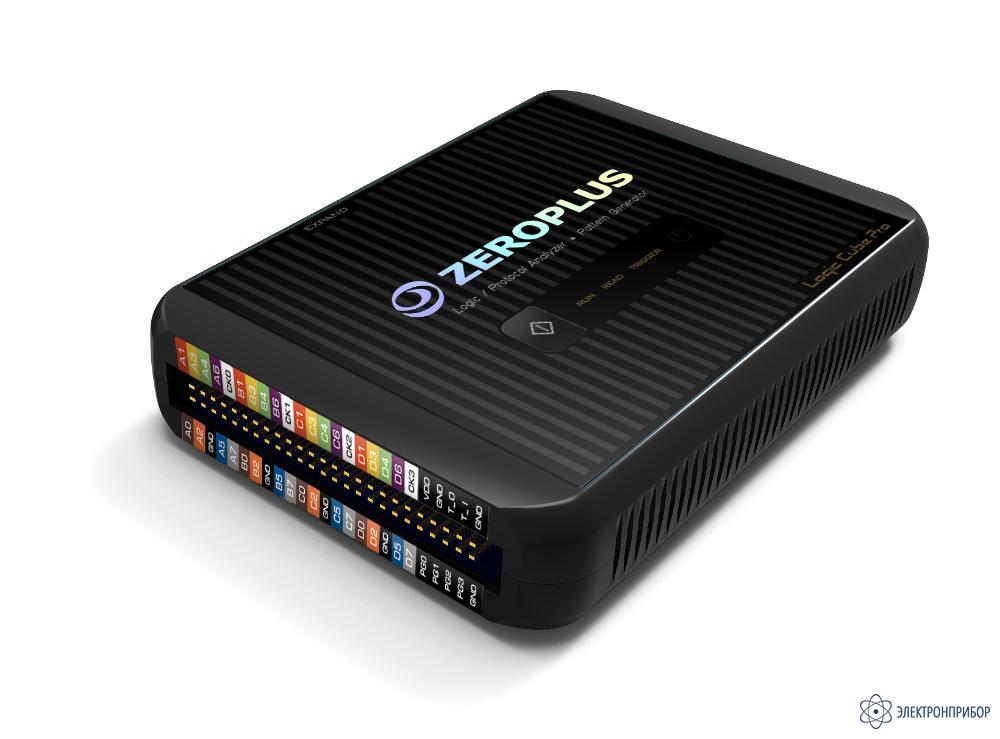

LAP-C Pro (32256M) — логический анализатор

Код товара: 55646
  • Особенности логического анализатора LAP-C Pro (32256M):

    • 32 канала;
    • Частота дискретизации: до 2 ГГц (по времени/ Timing), до 250 МГц (по состоянию/State);
    • Внутренняя память: 2 ГБ - LAP-C Pro(32064M), 4 ГБ- LAP-C Pro(32128M), 8 ГБ- LAP-C Pro(32256M)
    • Измерение, декодирование и анализ сигналов (General Free Protocols): 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C (EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible (Atmel Memory), I2C, UART (RS-232C/422/485), SPI, 7-SEGMENT LED, USB 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C (EEPROM 24L), UP DOWN COUNTER, MICROWIRE (EEPROM 93C), MCU-51 DECODE (более 120 протоколов ), смешанных сигналов с тактовой частотой до 250 МГц;
    • Память на канал: 64 МБ - LAP-C Pro(32064M), 128МБ - LAP-C Pro(32128M), 256 МБ - LAP-C Pro(32256M) захват глитчей от 5 нс;
    • Расширенная синхронизация, анализ: по шине, логический, статистический, опция синхронизации по длительности импульсов;
    • Встроенный генератор паттерна: I2C, SPI, UART(RS-232C/422/485), CAN;
    • Коэффициент сжатия до 255:1;
    • Передача данных на управляющий ПК по USB 3.0;
    • Не требует внешнего питания (питание от USB).
  • Технические характеристики логического анализатора LAP-C Pro (32256M):

    Параметр LAP-C Pro (16064M) LAP-C Pro (32064M) LAP-C Pro (32128M) LAP-C Pro (32256M)
    Параметры анализатора
    Количество каналов 16 32 32 32
    Память на канал 64 64 128 256
    Частота дискретизации до 2 ГГц
    Внешняя тактовая частота 250 МГц
    Порог срабатывания -6…+6 В
    Погрешность установки порога срабатывания 10 мВ/ дел
    Максимальное входное напряжение ±30 В
    Входное сопротивление 200 кОм/ 7 пФ
    Задержка между каналами Не более 500 пс
    Синхронизация и анализатор потоков
    Условия синхронизации по фронту/ спаду (Edge), по длит. имп. (P.Width), интервал (Time), по шаблону (Pattern)
    Число каналов синхронизации 16 16 32 32
    Аппаратная синхронизация I2C, I2S, SPI, SVID, UART (RS-232C/422/485), CAN 2.0B (последовательный протокол)
    Пороговый уровень TTL, CMOS, ECL или заданный (-6 В…+6 В)
    Максимальная частота сигнала порогового уровня 250 МГц
    Тип запуска отложенный (Delay), по отсчетам (1-65535), по уровню (256)
    Дополнительные функции
    Генератор последовательности I2C, SPI, UART(RS-232C/422/485), CAN (pattern)
    Цифровой регистратор (Long-Time Record) Потоковая передача отсчетов непосредственно на ПК (stream samples). Оцифровка до 32 кан и выгрузка данных по USB 3.0. Длительность записи входящих сигналов от 7 часов и до 30 дней скорости выборки.
    Общие данные
    Поддерживаемые ОС Windows (10/ 8.1/ 7)
    Интерфейс USB 3.0
    Напряжение питания 5 В по шине USB
    Потребляемая мощность Не более 3 Вт
    Габаритные размеры 125 × 92 × 25 мм
    Масса 0,200 кг
  • Комплект поставки LAP-C Pro (32256M)

    Наименование Количество
    1 Логический анализатор LAP-C Pro (32256M) 1
    2 Кабель USB 1
    3 10-контактный измерительный шлейф 25 см 2
    4 10-контактный измерительный шлейф 10 см 2
    5 1-контактный измерительный шлейф 25 см серый 4
    6 1-контактный измерительный шлейф 25 см черный 1
    7 Микрозажим (Наконечник) 20
    8 Программное обеспечение на USB Flash Drive 1
    9 Сумка для транспортировки 1
    10 Инструкция по установке 1
