LAP-C 32128 — логический анализатор

Код товара: 52139

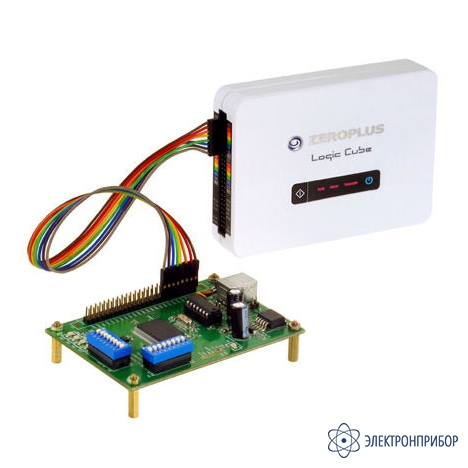

  • Логический анализатор LAP-C 32128 Логический анализатор LAP-C 32128

    Описание логического анализатора LAP-C 32128:

    Логический анализатор на базе ПК (USB) LAP-C 32128 имеет 32 канала. Частота дискретизации до 200 МГц. Память 4 Мбит, 128 Кбит на канал. Условия синхронизации по фронту/спаду, по шаблону. Максимальная частота сигнала порогового уровня 75 МГц. Пороговый уровень TTL, CMOS, ECL или заданный (-6 В...+6 В).

    Поддерживаемые протоколы: 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible(Atmel Memory), I2C, UART(RS-232C/422/485), SPI, 7-SEGMENT LED, USB 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51 DECODE, LIN 2.1, LED Pitch Array.

  • Технические характеристики логического анализатора LAP-C 32128:

    Параметр Значение
    Количество каналов 32
    Частота дискретизации 200 МГц
    Максимальное входное напряжение 30 В
    Память 128 кбит/канал
    Условия синхронизации по фронту/спаду, по шаблону
    Максимальная частота сигнала порогового уровня 75 МГц
    Пороговый уровень  TTL, CMOS, ECL или заданный (-6 В...+6 В)
    Интерфейс USB
    Особенности Программная поддержка более 110 протоколов
    Питание USB (DC 5 В, 500 мА)
    Операционная система Windows 2000 / XP(32bits) / Vista / Win 7
    Поддерживаемые протоколы 1-WIRE, CAN 2.0B, IRDA, 3-WIRE, JTAG 2.0, PS/2, I2C(EEPROM 24LCS61/24LCS62), SSI Interface, MANCHESTER, MILLER, SPI Compatible(Atmel Memory), I2C, UART(RS-232C/422/485), SPI, 7-SEGMENT LED, USB 1.1, LCD1602, DIGITAL LOGIC, ARITHMETICAL LOGIC, MICROWIRE, I2C(EEPROM 24L), UP DOWN COUNTER, MICROWIRE(EEPROM 93C), MCU-51 DECODE, LIN 2.1, LED Pitch Array.

  • Комплект поставки LAP-C 32128

    № Наименование Количество
    1 Логический анализатор LAP-C 32128 1
    2 Кабель USB 1
    3 8-контактный измерительный шлейф 2
    4 Тестовые зажимы (36 шт./уп.) 1
    5 Программное обеспечение на CD 1
    6 Мягкая сумка 1
    7 Инструкция по установке 1
    8 16-контактный измерительный шлейф 1
