LineCom-3M — коммутатор линий связи трехканальный со встроенным мультичастотным генератором трассодефектоискателя

Назначение коммутатора линий связи трехканальный со встроенным мультичастотным генератором трассодефектоискателя LineCom-3M :

«LineCom-3М» (далее по тексту «Устройство») является вспомогательным, удаленно управляемым устройством, предназначенным для поддержки монтера связи при эксплуатации линейно-кабельных сооружений связи. Данная версия «LineCom-3M» включает в себя мультичастотный генератор трассодефектоискателя, которым так же можно управлять удаленно с места проведения работ.

На сегодняшний день в условиях сокращения персонала кросса монтер связи при поиске и устранении повреждения вынужден многократно перемещаться вдоль линии связи для того что бы выполнять следующие операции:

- Переключение проводов генератора трассо-дефектоискателя. Для каждого этапа работы (отбивка трассы, поиск места повреждения, определение характера повреждения или комбинации из нескольких повреждений)  требуется своя комбинация подключения проводов к ремонтируемой линии. Как правило, используется до 5-ти видов подключения генератора к ремонтируемой линии:

1. Генератор к жиле «а» относительно «земли»

2. Генератор к жиле «b» относительно «земли»

3. Генератор к жилам «а» и «b»  относительно «земли»

4. Генератор между жилами «а» и «b»

5. Генератор попеременно к  жиле «а» или «b» относительно «земли».

В процессе  проведения работ монтер вынужден возвращаться к месту установки генератора и менять комбинацию подключения проводов генератора к жилам кабеля. В зависимости от сложности повреждения монтер может возвращаться к месту установки генератора более 4 раз, проходя значительные расстояния, затрачивая рабочее время и свои силы. Имея при себе устройство «LineCom-3М» монтеру нет необходимости носить с собой генератор трассо-дефектоискателя, так как мульти частотный, перестраиваемый под трассо-дефектоискатель генератор уже встроен в устройство.  Так же монтеру уже нет необходимости каждый раз возвращаться к месту установки генератора для изменения комбинации подключения проводов.  «LineCom-3М» при установке в кроссе или шкафу подключается к свободному порту АТС для удаленного управления тональным способом. Монтер с места проведения работы теперь может дозвониться со своего мобильного телефона до порта, подключенного к устройству «LineCom-3M» и путем набора 2-х значных кодов выбирать не только режим подключения проводов генератора к линии, но и менять мощность генератора, выбирать предустановленные пользователем профили с необходимыми частотами и паузами между ними.

Используя устройство «LineCom-3M» только на фазе отбивки трассы и поиске места повреждения мы имеем значительную в несколько раз экономию времени. После отыскания места повреждения монтер должен устранить его и произвести измерение первичных параметров линии. Но сделать это при подключенном к линии генераторе невозможно и не безопасно. Значит монтер должен снова вернуться к месту установки генератора, отключить его от линии и поставить линию на «изоляцию», опять непроизводительные затраты на перемещения.

Получив нужный код «LineCom-3M» сам поставит линию на «Изоляцию» после чего можно приступить к измерениям. После измерения первичных параметров, таких как посторонний потенциал, сопротивление и емкости изоляции влияющих на качество передачи голоса и данных, необходимо произвести измерение шлейфа и асимметрии  проводов, так как эти параметры значительно влияют на скоростной потенциал DSL линии. Для проверки сопротивления шлейфа необходимо замкнуть провода «а» и «b» на дальнем конце, а это значит, что надо переместиться на другой конец линии произвести замыкание и вернуться, что бы произвести измерение сопротивления шлейфа. Далее для измерения асимметрии проводов необходимо на дальнем конце линии замкнутые между собой провода «а» и «b» замкнуть на землю. И это значит, что опять надо переместиться на другой конец линии. Управляя устройством все эти коммутации можно делать удаленно.

При детальном рассмотрении алгоритма работы монтера без отсутствия такого вспомогательного устройства как LineCom-3М» в условиях сокращения персонала, трудно вообще предположить что у монтера есть возможность перемещаться вдоль линии такое количество раз чтобы произвести все необходимые операции. Получается, что либо монтер делает все что необходимо (т.е. производит все вышеописанные измерения) и тратит огромное количество времени на перемещение, либо жертвует частью измерений, что приводит к снижению скоростного потенциала сетей ШПД в целом и скоростного потенциала в частности. Далее после устранения повреждения и проведения всех измерений, монтеру необходимо включить линию в работу, чтобы абонент мог пользоваться услугой. И снова надо пройти к кроссу или к шкафу где необходимо соединить линейную часть абонентской линии со станционной. Если работы выполняются с использованием  «LineCom-3М» то включить линию в работу можно дистанционно тем самым сократив срок выполнения заявки.

«LineCom-3М» имеет три испытательных канала, поэтому к нему можно подключить сразу  три неисправные линии. В процессе работы можно так же дистанционно коммутировать жилы этих трех линий в необходимой комбинации.  «LineCom-3М» имеет вход для подключения к порту DSLAM. После окончания всех работ монтер может набрав двузначный код подключить к линии порт DSLAM и проверить ADSL тестером скоростной потенциал линии что бы убедиться в ее качестве.

 Устройство питается от источника постоянного напряжения 12В. или от аккумуляторных батареек, которые устанавливаются в оперативно доступном пользователю батарейном отсеке. В комплекте с устройством идет сетевой адаптер для зарядки/питания устройства. Напряжение питания 12В. выбрано из соображения большей доступности этого вида источника в местах проведения работ (прикуриватель автомобиля, банка АКБ в климатическом шкафу, носимый компактный щелочной аккумулятор доступный в свободной продаже).

 Работа с «Устройством»:

Прибыв на место проведения работ монтеру необходимо подключить «LineCom-3М» к порту АТС и порту DSLAM (если необходимо). Подключить устройство к нужному количеству линий и к "земле".

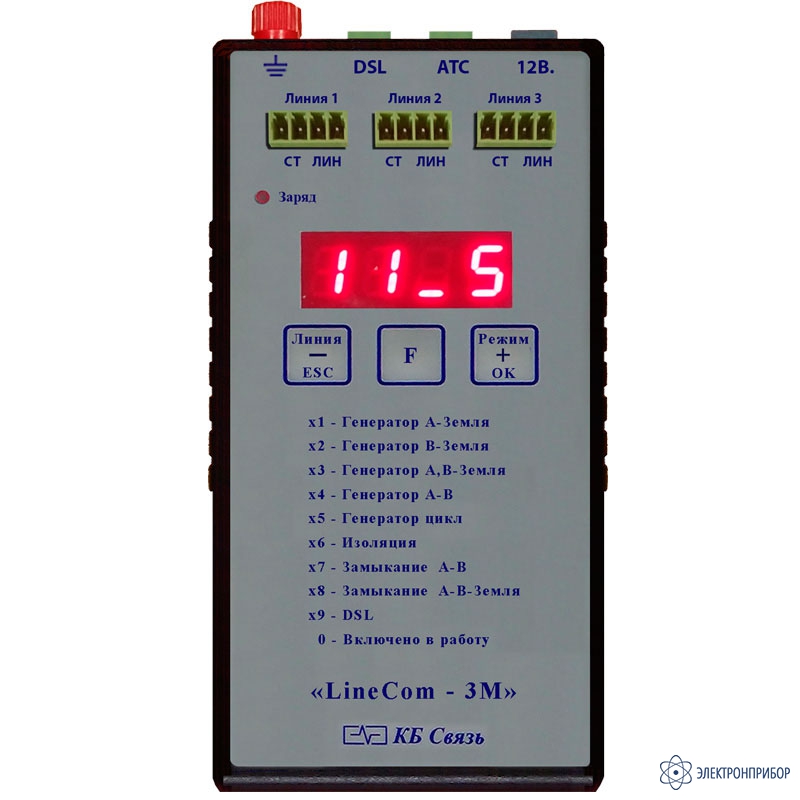

Затем включить питание устройства. Необходимый режим работы можно выбрать кнопками, расположенными на передней панели или выбрать его уже непосредственно из «поля». Коды режимов для удобства пользователя отображены на наклейке устройства.

Далее монтер уходит на поиск повреждения, в процессе которого может дозвониться с мобильного телефона до устройства  и, набирая тональным способом двузначные или четырехзначные коды, переводить устройство  в различные режимы, описанные ниже в таблице. При установлении связи с устройством, встроенный голосовой автоинформатор проговаривает, в каком режиме он находится в данный момент.  Чтобы не держать в памяти коды управления, автоинформатор всегда напоминает, какие коды доступны в данный момент.

 Коды управления «LineCom-3М» при работе с генератором:

1-я цифра всегда номер одной из трех линий «1», «2» или «3», с которой монтер работает в данный момент,

2-я  цифра  это номер режима, в который переводится устройство,

3-я  цифра  это мощность генератора 3 возможных уровня,

4-я  цифра  это один из 5-ти заводских или настроенных пользователем профилей, например:

частота=2187,5Гц длительностью=0,5сек, пауза=1сек

частота=1020Гц    длительностью=0,5сек, пауза=1сек

 Пример выбора режима «1» при работе с генератором:

чтобы подключить генератор  к линии 1,  к жиле «а» относительно земли (код этого режима 1), со средней мощностью 2,  по профилю 5 необходимо набрать четыре цифры «1125».

Пример выбора режима «2» при работе с генератором:

чтобы подключить генератор к линии 2,  к жиле «б» относительно земли (код этого режима 2), с максимальной мощностью 3,  по профилю 4 необходимо набрать четыре цифры «2234».

Пример выбора режима «3» при работе с генератором:

Чтобы подключить генератор к линии 1, и выдавать частотный сигнал попеременно то в жилу «а» то в жилу «б» относительно земли (код этого режима 5), с минимальной мощностью 1,  по профилю 4 необходимо набрать четыре цифры «1514».

 Для выбора режимов касающихся измерений достаточно 2-х значных кодов в которых 1-я цифра это номер линии а 2-я цифра номер режима из таблицы ниже:
