Парма РВ 9.01 — система приема и передачи сигналов точного времени GPS

Код товара: 20647
    • Гарантия

      1.5 года

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      52685-13 до 08.02.2018

    • Производитель

      ПAРМА, Россия

    Назначение системы передачи сигналов единого времени GPS ПАРМА РВ 9.01:

    Многопользовательская система передачи сигналов точного времени GPS ПАРМА РВ 9.01 предназначена для получения и передачи точного времени одному или нескольким абонентам и синхронизации работы оборудования по точному времени.

    ПАРМА РВ 9.01 может применяться для синхронизации абонентов по времени в пределах как одного, так и нескольких объектов, а также для ретрансляции сигналов точного времени в экранированные помещения объектов (подвалы, шахты и т.п.).

    Система точного времени ПАРМА РВ 9.01 позволяет располагать объекты синхронизации (абонентов) на значительном расстоянии от непосредственно GPS-приемника с помощью специального устройства – повторителя.

    Описание системы передачи сигналов единого времени GPS ПАРМА РВ 9.01:

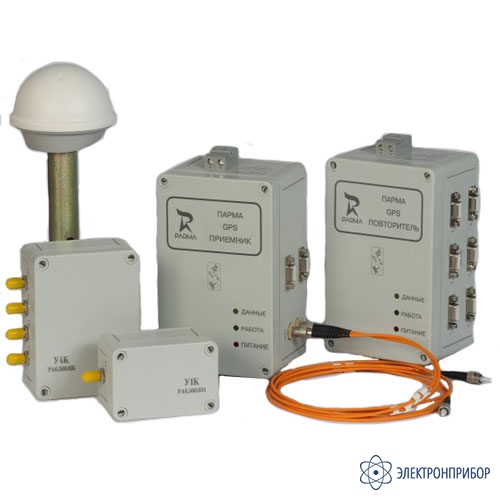

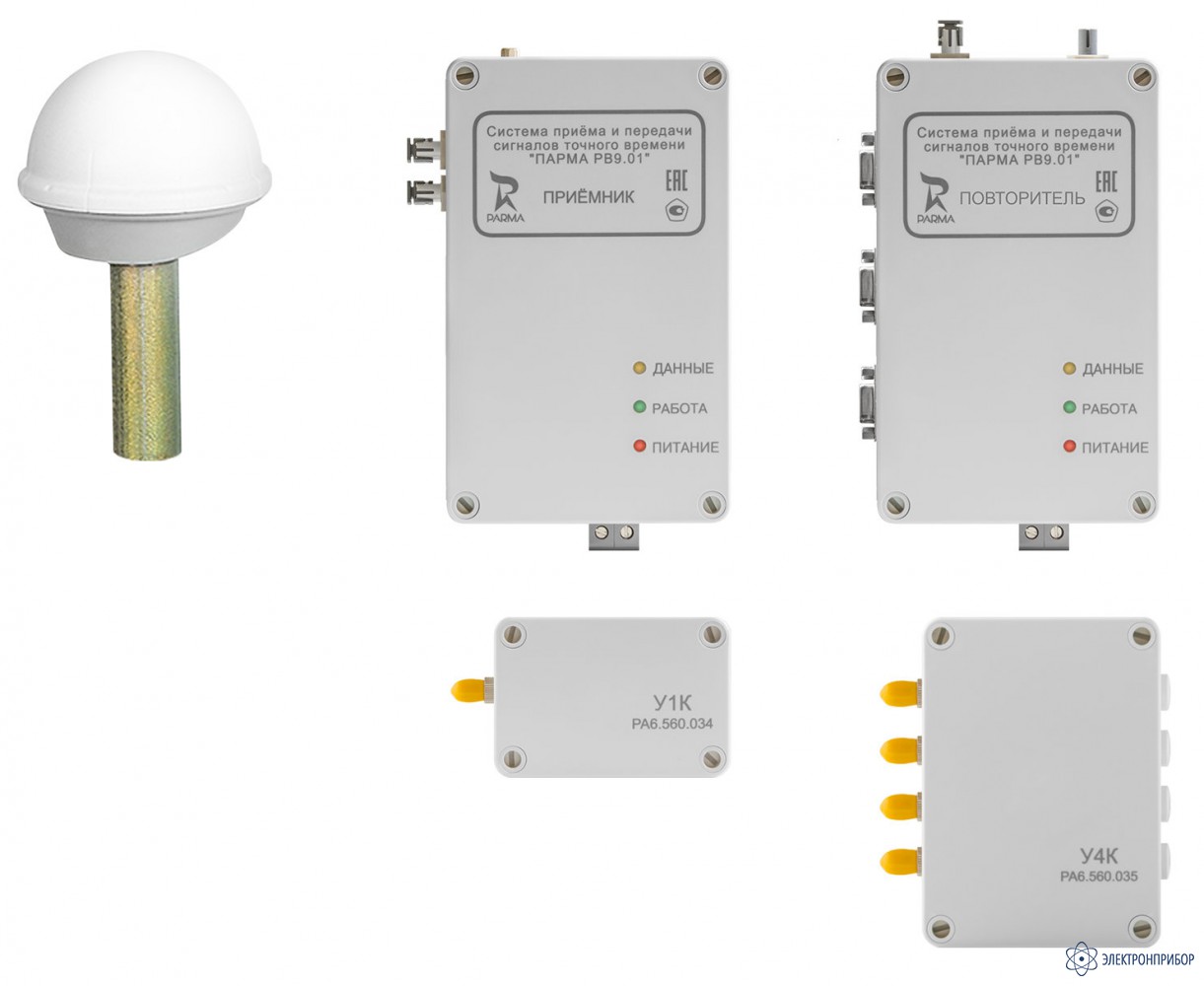

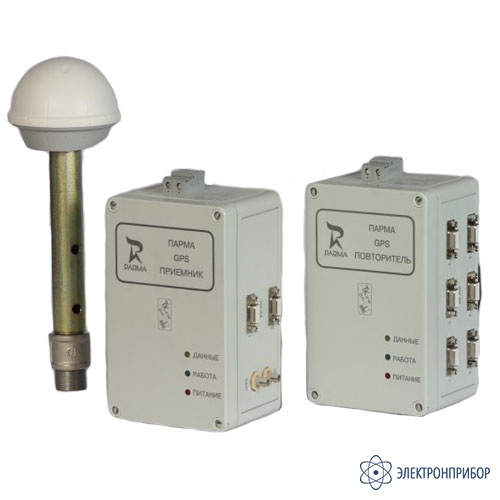

    ПАРМА РВ 9.01 представляет собой один GPS-приемник и набор (от 1 до 4-х) повторителей.

    GPS-приемник

    GPS-приемник предназначен для получения сигналов точного времени со спутников и передачи сигналов абонентам как напрямую, так и через повторители. В комплект GPS-приемника входит антенна, которая обеспечивает высокую вероятность захвата необходимого числа спутников. Подключение абонентов производится по выходам RS-232.

    Основные параметры GPS-приемника:

    • Максимальное количество абонентов, подключаемых по интерфейсу RS-232 – до 24;
    • Максимальное количество оптоволоконных выходов (оптовыходов) – 4 (обеспечивают подключение к приемнику до 4-х повторителей);
    • Максимальное удаление от принимающей антенны – 150 м;
    • Максимальное удаление от абонента (при подключении по интерфейсу RS-232) – 15 м;
    • Протокол передачи данных – NMEA0183;
    • Погрешность – не более 2-х мкс;
    • Питание – 110-370 В постоянного тока; 90-260 В переменного тока частотой 47-440 Гц.

    Повторитель

    Для получения точного времени абонентами, расположенными в удалении от GPS-приемника, в системе ПАРМА РВ 9.01 реализован повторитель.

    Повторитель подключается к оптовыходам GPS-приемника и предназначен для получения сигналов точного времени от GPS-приемника и передачи этих сигналов через выходы интерфейса RS-232 абонентам, требующим синхронизации.

    GPS-повторители в составе системы ПАРМА РВ 9.01 позволяют решать задачи передачи сигналов точного времени на достаточно большие расстояния и для большого количества абонентов (до 24-х).

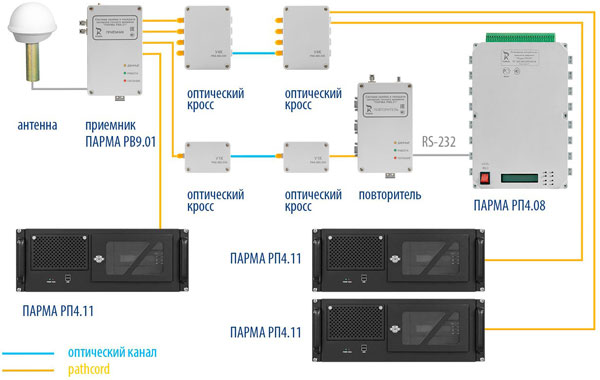

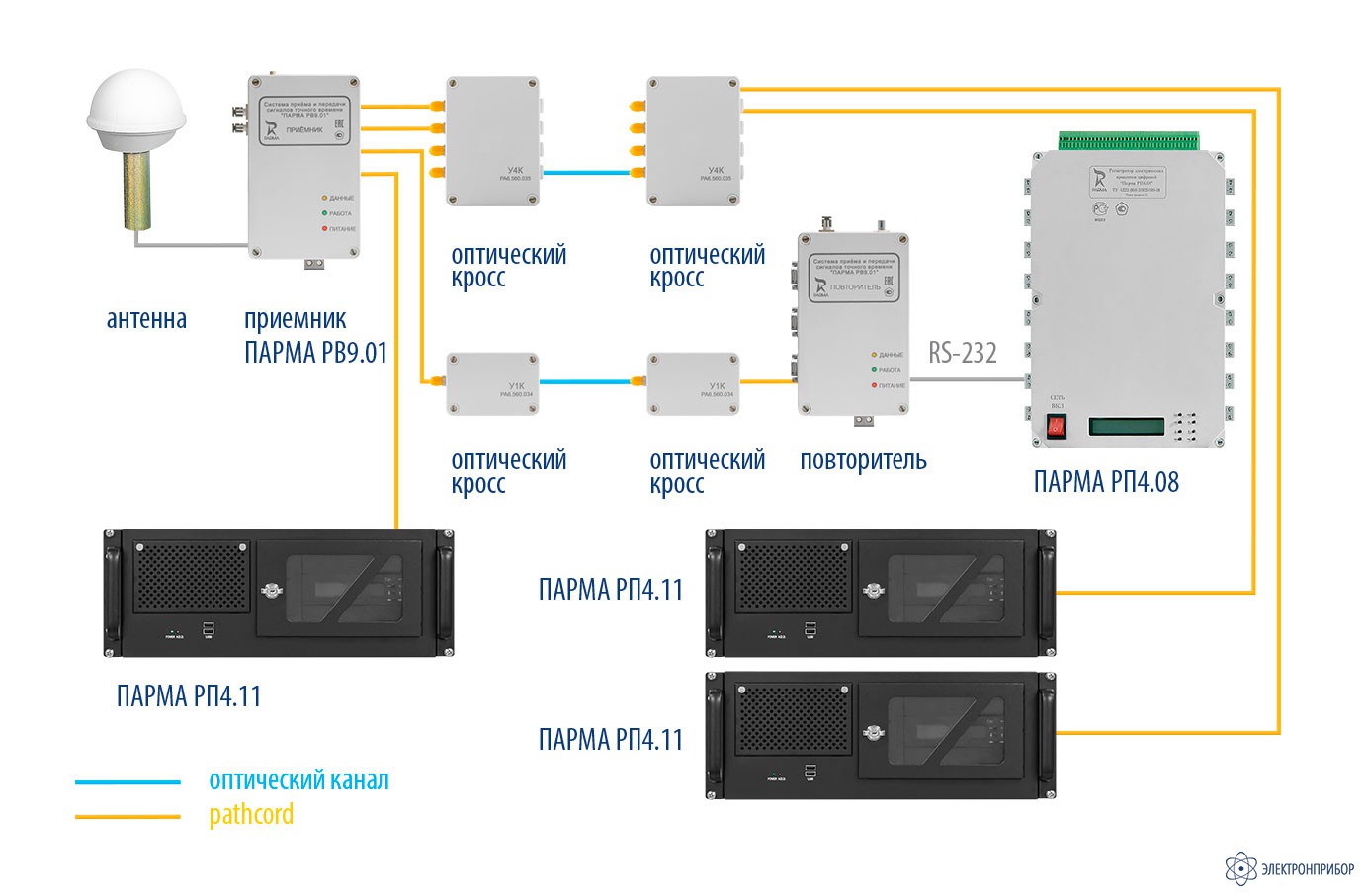

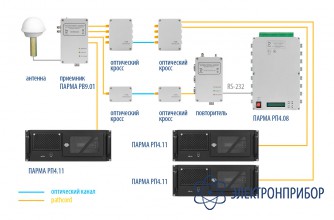

    Сигналы точного времени передаются от приемника к повторителю по оптокабелю, что позволяет получить расстояние от приемника до объекта синхронизации до 2 км.

    Повторитель имеет 6 выходов интерфейса RS 232. В состав системы ПАРМА РВ 9.01 входит от 1 до 4-х повторителей.

    Функции системы ПАРМА РВ 9.01

    Многопользовательская система передачи сигналов точного времени GPS ПАРМА РВ 9.01 обеспечивает выполнение следующих функций:

    • Синхронизация абонентов по времени в пределах как одного, так и нескольких объектов, т.е. создание иерархии систем абонентов, привязанных к единому астрономическому времени на достаточно больших пространствах;
    • Ретрансляция сигналов точного времени в экранированные помещения объектов.

  • Технические характеристики системы передачи сигналов единого времени GPS ПАРМА РВ 9.01:

    Параметр Значение
    Питание системы От сети постоянного тока С напряжением от 120 до 370 В
    От сети перменного тока С напряжением питания от 90 до 260 В, частотой от 47 до 440 Гц с коэффициентом нелинейных искажений не более 30 %
    Нормальные условия применения системы по ГОСТ 15150 Номинальная температура окружающего воздуха 20 °С
    Допускаемое отклонение температуры окружающего воздуха ±5 °С
    Относительная влажность воздуха От 30 до 80 %
    Атмосферное давление От 84 до 106,7 кПа
    Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 3 по ГОСТ 15150 при следующих рабочих условиях применения Температура окружающего воздуха для приемника и повторителей От 0 до +55 °С
    Температура окружающего воздуха для антенны От -40 до +85 °С
    Относительная влажность воздуха 90 % при 30 °С
    Атмосферное давление От 84 до 106,7 кПа
    Формат пакета передаваемых данных Соответствует спецификации NMEA0183 с потоком данных 4800 бит/с
    Пределы допускаемой абсолютной погрешности привязки фронта выходного импульса PPS  к шкале координированного времени UTC (Coordinated Universal  Time) Не более ±35 мкс
    Выходные 1PPS сигналы на нагрузке 1 кОм Длительность импульсов 400±10 мс
    Верхний уровень напряжения (логическая «1»), В Не менее 5
    Нижний уровень напряжения (логический «0»), В Не более минус 5
    Период выдачи информации о времени и дате 1 с
    Максимальная длина антенного кабеля Не более 150 м
    Максимальное удаление повторителя от приемника по оптокабелю 2 км
    Сопротивление изоляции во всех случаях Не менее 2 МОм
    Время установления рабочего состояния Не более 70 с
    Связь системы с абонентами Осуществляется через разъемы интерфейса «RS-232», которые позволяют считывать полученные данные
    Масса системы в упаковке Приемника (в упаковке приемник с антенной и комплектом монтажным) Не более 2 кг
    Повторителя 1 кг
    Кабеля Не более 7,6 кг
    Справочные технические характеристики системы
    Параметр Приемник Повторитель Антенна
    Максимальное количество абонентов по интерфейсу RS 232 4 штуки 6 штук 1 штука
    Максимальное количество абонентов по интерфейсу RS 232 15 метров -
    Тип оптического разъёма ST -
    Оптическая линия Одномодовая 9/125 -
    Многомодовая 62,5/125
    Длина волны Одномодовая 1310 нм -
    Многомодовая 820 нм -
    Потребляемая мощность, не более 10 В∙А 10 В∙А -
    Габаритные размеры, не более 240 х 130 х 95 мм 220 х 120 х 95 мм 284 х 104 х 104 мм
    Масса, не более 1,5 кг 1,0 кг 0,8 кг
  • Комплект поставки Парма РВ 9.01

    Наименование Количество
    1 Приемник ПАРМА РВ 9.01 1
    2 Повторитель ПАРМА РВ 9.01 (0…4) *
    3 Антенна с комплектом крепления 1
    4 Руководство по эксплуатации 1
    5 Формуляр 1
    6 Кабели с разъемом DB-9 интерфейса RS-232  **
    7 Комплект оптического канала  ***
    8 Кабель антенный – бухта м, по заказу
    9 Саморез 5,5х19 DIN7981 4

    Примечание:
    * - в зависимости от комплектации системы, повторитель может отсутствовать или их количество может достигать по оптоволоконному выходу приемника до 4 штук.
    ** - в зависимости от количества абонентов, необходимое количество кабелей с интерфейсом «RS-232» может меняться.
    *** - в зависимости от месторасположения абонентов, комплект оптического канала может быть представлен следующими типами кабелей:
    − оптические устройства У1К; У2К; УК2М; УК4; У4КМ
    − кабель волоконно-оптический Patch-cord 1,5 м
    − кабель волоконно-оптический магистральный
    − кабель волоконно-оптический бронированный
    Количество и типы кабелей и оптических преобразователей в комплекте оптического канала могут быть разными и определяются требованиями заказчика.
    Комплект поставляется в упаковочных коробках.
