EClerk-WS-HT-I-E-H-C-2-A — беспроводной датчик температуры и влажности с функцией регистратора

Код товара: 85831
  • 97398-26
    Беспроводной датчик температуры и влажности с функцией регистратора EClerk-WS-HT-I-E-H-C-2-A Беспроводной датчик температуры и влажности с функцией регистратора EClerk-WS-HT-I-E-H-C-2-A
    Является модификацией EClerk-WS-HT-I-A

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      97398-26 до 14.01.2031

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение беспроводного датчика температуры и влажности с функцией регистратора EClerk-WS-HT-I-A:

    Датчик EClerk-WS-HT-I-A предназначен для непрерывного контроля, с заданной периодичностью, температуры и относительной влажности окружающего воздуха и передачи измеренных значений по радиоканалу, а также, при необходимости, для записи измеренных значений во встроенной памяти. Датчик подразделяется: по мощности выходного сигнала, по точности измерения, по положению сенсора температуры и относительной влажности (во встроенном зонде, в выносном зонде).

    Датчики работают с преобразователями интерфейсов GW-Bt/X-X для передачи данных в систему автоматизации, на удалённый сервер или облачный сервис, а также с мобильным приложением EClerk Wireless Monitoring (EClerk-WM). При помощи Мобильного приложения можно также загружать данные из встроенной памяти датчиков (функция автономного регистратора), анализировать данные, формировать Отчёты.

    Особенности беспроводного датчика температуры и влажности с функцией регистратора EClerk-WS-HT-I-A:

    • диапазон измерений температуры для исполнения 1: от -40 до +55°С, для исполнения 2: от 0 до +55°С;
    • диапазон измерений относительной влажности для исполнения 1: от 10 до 95%, для исполнения 2: от 10 до 80%;
    • пылевлагозащищенный корпус IP54;
    • сенсор встроенный или выносной;
    • дальность 50 или 200 м;
    • функция регистратора.

    Варианты исполнения беспроводного датчика температуры и влажности с функцией регистратора EClerk-WS-HT-I-A:

    Датчик EClerk-WS-HT-I-A поставляется в нескольких модификациях в зависимости от положения чувствтительного элемента, мощности передатчика и точности измерения.

    • EClerk-WS-HT-I-C-1-A — сенсор встроенный, мощность передатчика низкая, точность повышенная;
    • EClerk-WS-HT-I-C-2-A — сенсор встроенный, мощность передатчика низкая, точность нормальная;
    • EClerk-WS-HT-I-E-C-1-A — сенсор выносной, мощность передатчика низкая, точность повышенная;
    • EClerk-WS-HT-I-E-C-2-A — сенсор выносной, мощность передатчика низкая, точность нормальная;
    • EClerk-WS-HT-I-E-H-C-1-A — сенсор выносной, мощность передатчика высокая, точность повышенная;
    • EClerk-WS-HT-I-E-H-C-2-A — сенсор выносной, мощность передатчика высокая, точность нормальная;
    • EClerk-WS-HT-I-H-C-1-A — сенсор встроенный, мощность передатчика высокая, точность повышенная;
    • EClerk-WS-HT-I-H-C-2-A — сенсор встроенный, мощность передатчика высокая, точность нормальная.

    Описание беспроводного датчика температуры и влажности с функцией регистратора EClerk-WS-HT-I-A:

    Устройство и принцип действия

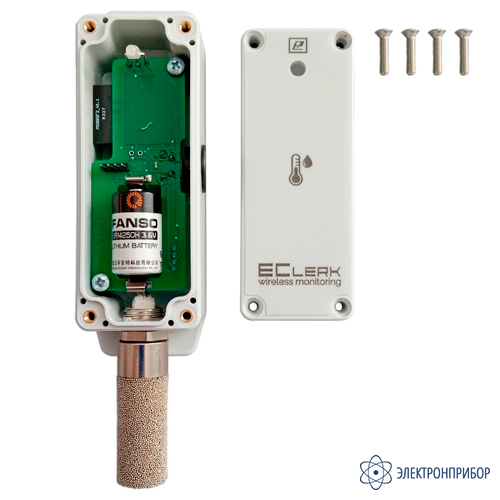

    Датчик производится в пластиковом пылевлагозащищённом корпусе.

    Датчик преобразует значение температуры в цифровой сигнал, формирует цифровой пакет данных и передаёт его при помощи интерфейса Bluetooth 5. Цифровой пакет данных содержит следующую информацию: наименование датчика, уникальный адрес датчика (MAC-адрес), заводской номер, уровень заряда элемента питания в %, значение измеряемого параметра.

    Данные могут приниматься любыми устройствами, имеющими вход Bluetooth с необходимыми настройками, например: телефонами и планшетами с установленным мобильным приложением для работы с датчиками EClerk-WM, а также преобразователями интерфейсов (шлюзами), например GW-Bt/X-X.

    Подробное описание структуры пакета данных может быть отправлено по запросу.

    Установка и подключение

    1. Установите датчик на месте эксплуатации при помощи дюбель-шурупов. Не располагайте датчик на освещаемом солнцем месте, вблизи радиатора отопления, сквозняков.
    2. Установите элемент питания, соблюдая полярность.
    3. Длительно, не менее 3 с. нажмите на кнопку до загорания светодиода красным светом.
    4. Для выключения датчика также нажмите длительно на кнопку до загорания светодиода красным светом.

    Работа с датчиком

    В режиме работы индикация светодиодом происходит раз в 2 секунды зелёным светом. Датчик производит измерения и отправляет их каждые 2...4 секунды.

    Датчик может работать без соединения с приёмником и с соединением с приёмником. Если датчик работает без соединения с приёмником, то есть в широковещательном режиме, данные с него могут приниматься бесконечным количеством приёмников. При работе с соединением датчик работает только с одним приёмником и становится «невидимым» для других пользователей.

    Для настройки записи данных (режим автономного регистратора) датчик необходимо предварительно перевести в режим работы с соединением (Коннект).

    Виды приемников данных с датчиков EClerk-WS-НT-I-A

    • смартфон с ОС Android версии не ниже 5.0;
    • планшет с ОС Android версии не ниже 5.0;
    • шлюзы со входом Bluetooth 5.0 имеющие соответствующую настройку для работы с данным датчиком.

    Для работы с датчиками EClerk-WS со смартфона или планшета необходимо предварительно установить Мобильное приложение, предназначенное для работы с данным датчиком. Мобильное приложение EClerk Wireless monitoring работает со всеми датчиками EClerk-WS.

  • Технические характеристики беспроводного датчика температуры и влажности с функцией регистратора EClerk-WS-HT-I-A:

    Параметр Значение
    Диапазон измерений температуры, °С:
    - для исполнения 1
    - для исполнения 2
    от -40 до +55
    от 0 до +55
    Диапазон измерений относительной влажности, %:
    - для исполнения 1
    - для исполнения 2
    от 10 до 95
    от 10 до 80
    Пределы допускаемой абсолютной погрешности измерений температуры, °С:
    - для исполнения 1
    - для исполнения 2
    ±0,4
    ±0,5
    Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре от +15 °С до +25 °С, %:
    для исполнения 1:
    - в диапазоне свыше 20 % до 80 %
    - в диапазонах от 10 % до 20 % включительно и свыше 80 % до 95 %
    для исполнения 2:
    - в диапазоне свыше 20 % до 80 %
    - в диапазонах от 10 % до 20 % включительно


    ±3,5
    ±5,0

    ±4,0
    ±6,0
    Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности в диапазонах измерений температуры, превышающих нормальные условия, составляют на 10 °С, % ±0,3
    Наименьший разряд цифрового кода отсчетного устройства в режиме измерений 0,1
    Расстояние передачи данных в прямой видимости, м, не менее  низкая мощность 50
    высокая мощность 200
    Период между передачей данных, с, не более 3±1
    Габаритные размеры корпуса (Ш×В×Г), мм, не более 36х110х36
    Масса (без учета зонда), кг, не более 0,1
    Напряжение питания (от элемента питания), В от 2,1 до 3,8
    Интерфейс передачи данных Bluetooth 5.0
    Объем памяти, значений не менее 40000
    Период записи данных от 1 мин до 24 ч (настраивается)
    Средний срок службы, лет 10
    Питание элемент питания типа 1/2 АА - 1 штука
    Ресурс элементов питания в автономном режиме в зависимости от мощности, не менее, месяцев низкая 18
    высокая 5

  • Комплект поставки EClerk-WS-HT-I-E-H-C-2-A

    № Наименование Количество
    1 Беспроводной датчик температуры и влажности с функцией регистратора EClerk-WS-HT-I-E-H-C-2-A 1
    2 Дюбель-шуруп 2
    3 Элемент питания 1/2АА, 3,6 В 1
    4 Паспорт и инструкция по эксплуатации 1
    5 Индивидуальная картонная упаковка 1
