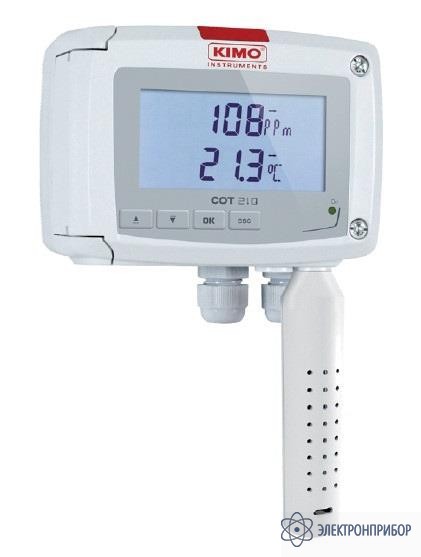

Назначение датчика концентрации CO и температуры COT COT210-BOS
Датчик концентрации CO и температуры COT COT210-BOS применяется для измерения температуры и концентрации СО.
Основные свойства датчика концентрации CO и температуры COT COT210-BOS
Конфигурируемые диапазоны измерений: от 0 до 500 ppm и от 0 до 50°C
4-проводной аналоговый выход 0-5/10 В или 0/4 - 20 мА
Источник питания напряжением 24 Вперем./пост. тока
Индикатор тенденции
Корпус из пластика ABSV0, степень защиты 1Р 65, с диспеем
Установкас помощью системы “1/4 оборота” с настенной пластиной
Технические характеристики датчика концентрации CO и температуры COT COT210-BOS
Параметр
Значение
Характеристики корпуса
Материал
Пластик ABS V0 согласно UL94
Степень защиты
IP65
Дисплей
75 x40 мм, ЖК-дисплей, 19цифр, 2 строки
Высота символов значения
10 мм, единицы измерения: 5 мм
Кабельное уплотнение
С диаметром не более 8 мм
Масса
320 г
Технические характеристики, измерение температуры
Диапазон измерения
от 0 до +50°С
Единицы измерения
°C / °F
Погрешность*
±0,3% от показаний ±0,25 °С
Время отклика
Т90 = 0,9 секунды при V воздуха = 1 м/с
Разрешение
0,1°C / 0,1 °F
Тип датчика
NTC (с отрицательным температурным коэффициентом)
Окружающая среда
Воздух и нейтральные газы
*Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
Технические характеристики, измерение концентрации CO
Диапазон измерения
От 0до +500 ppm
Единицы измерения
ppm
Погрешность*
±3 ppm или 3% от измеряемой величины
Разрешение
0,1 ppm
Время отклика
T63 = 35 с
Тип датчика
Электрохимический датчик
Окружающая среда
Воздух и нейтральные газы
* Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
Технические характеристики
Источник питания
24 В перем./пост. тока ± 10 %
Выход
2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода)
Максимальная нагрузка: 500 Ом (0/4 - 20 мА)
Минимальная нагрузка: 1 кОм (0 - 5/10 В)
Гальваническая развязка
Выходы (24 В перем./пост. тока)
Потребляемая мощность
5 ВА
Электромагнитная совместимость
EN61326
Электрическое соединение
Винтовая клеммная колодка для кабеля с сечением до 2.5 мм2
Связь с ПК
Кабель типа mini-Din с разъемом USB от компании Kimo
