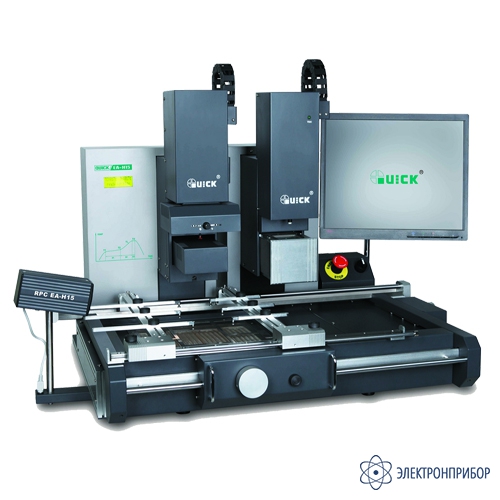

Quick EA-H15 — инфракрасная ремонтная паяльная станция для BGA корпусов

Код товара: 51529
  • Описание инфракрасной ремонтной паяльной станции для BGA корпусов Quick EA-H15:

    Инфракрасная ремонтная паяльная станция для BGA корпусов QUICK EA-H15 - паяльно-ремонтный комплекс повышенной мощности для пайки и выпаивания различных компонентов, выполненный в интегрированной конструкции. Комплекс является обновленной версией комплекса QUICK BGA2015 и состоит из инфракрасной ремонтной станции QUICK IR EA-H15, лазерной системы высокоточного монтажа QUICK PL EA-H15, камеры визуализации QUICK RPC EA-H15.

    Особенности инфракрасной ремонтной паяльной станции для BGA корпусов Quick EA-H15:

    • Для определения температуры поверхности корпуса BGA используется инфракрасный датчик. Таким образом осуществляется регулирование в замкнутом цикле и равномерное распределение тепла;
    • Устройство прецизионной установки микросхем серии PL разработано с двухцветными оптическими линзами, обеспечивающими хорошую координацию шарикового вывода из припоя и площадки;
    • Паяльно-ремонтный комплекс соединяется с компьютером с помощью программного обеспечения IRSoft для записи и анализа процессов обработки, а также формирования линейного графика для производства.
  • Технические характеристики инфракрасной ремонтной паяльной станции для BGA корпусов Quick EA-H15:

    Параметр Значение
    Инфракрасная ремонтная станция QUICK IR EA-H15
    Мощность (максимальная) 2600 Вт
    Мощность нижнего ИК-излучателя 1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель)
    2000 Вт (500 Вт×4, длинноволновые инфракрасные нагревательные трубки, дополнительно)
    Мощность верхнего ИК-излучателя 720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм)
    Апертура верхнего ИК-излучателя 20-60 мм (регулирование по осям X, Y)
    Размеры нижнего ИК-излучателя 290×290 мм
    Максимальный размер печатной платы 400×400 мм
    Интерфейс USB (соединение с ПК)
    Температурный датчик Бесконтактный инфракрасный
    Устройство прецизионной установки микросхем серии PL
    Камера Увеличение: 22×10 раз, 12В/300 мА; горизонтальное расширение: 480 линий, формат PAL
    Размеры линзы 50×50 мм
    Размер BGA компонентов 2×2-60×60 мм
    Выходной видеосигнал Видеосигнал
    Камера визуализации процесса RPC
    Увеличение 22×10 раз
    Горизонтальное расширение 480 линий
    Формат PAL
    Общие характеристики
    Размеры (Д×Ш×В) 850×650×730 мм
    Вес Около 55 кг
  • Комплект поставки Quick EA-H15

    Наименование Количество
    1 Инфракрасная ремонтная паяльная станция для BGA корпусов QUICK EA-H15 1
