Магистр Ц20-Т1.1 про 100х150мм 220В — установка пайки по термопрофилю

Код товара: 59231
  • Установка пайки по термопрофилю Магистр Ц20-Т1.1 про 100х150мм 220В Установка пайки по термопрофилю Магистр Ц20-Т1.1 про 100х150мм 220В

    • Гарантия

      12 месяцев

    • Производитель

      МАГИСТР

    • Артикул

      10301

    Назначение установки пайки по термопрофилю Магистр Ц20-Т1.1 про 100х150мм 220В:

    Установка предназначена для монтажа (пайки) SMD элементов на печатные платы по термопрофилю. Кроме того установка может быть использована для демонтажа SMD элементов с печатных плат, контролируемого подогрева SMD элементов (например керамических) перед монтажом, а также для осуществления предварительного подогрева печатных плат при операциях ручной пайки (ремонт изделий).

    Описание установки пайки по термопрофилю Магистр Ц20-Т1.1 про 100х150мм 220В:

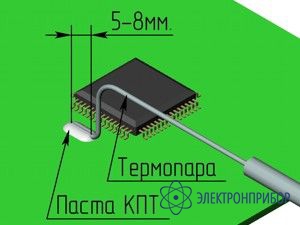

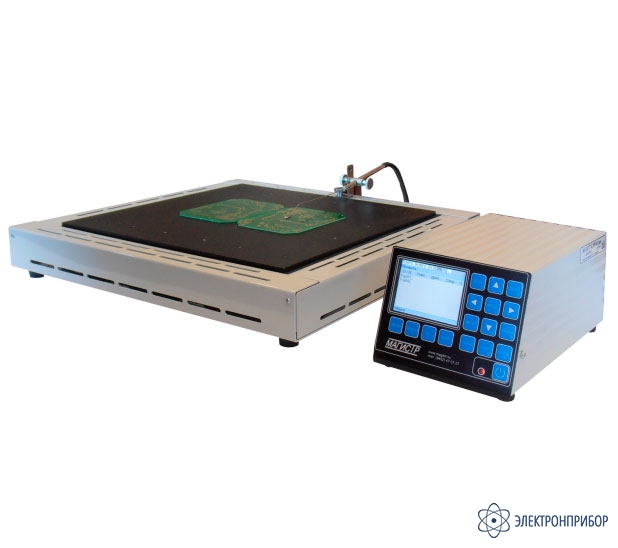

    Установка состоит из двух основных частей — термостола и управляющего блока. Термостол представляет собой плоскую нагреваемую поверхность, на которой располагают платы, либо другие нагреваемые элементы. На боковой стороне термостола размещен внешний термодатчик, который находясь в контакте с нагреваемым объектом (печатной платой) контроллирует процесс нагрева.

    При монтаже SMD элементов на печатные платы (либо демонтаже SMD элементов с них) термостол дополнительно накрывается крышкой для уменьшения утечки подводимого тепла. Термостол и внешний термодатчик при помощи соединительных кабелей подключены к управляющему блоку.

  • Технические характеристики установки пайки по термопрофилю Магистр Ц20-Т1.1 про 100х150мм 220В:

    Параметр Значение
    Напряжение питания переменного тока частотой (50±1) Гц, В 198-242
    Потребляемая мощность, ВА, не более 310
    Минимальная поддерживаемая температура, ºС 100
    Максимальная поддерживаемая температура, ºС 300
    Точность поддержания температуры, не хуже, % ± 5
    Максимальная скорость нагрева, ºС/сек 0.4
    Мощность нагревательного элемента, Вт 300
    Максимальное количество термопрофилей 250
    Максимальное число элементов термопрофиля 15
    Размер поверхности для размещения плат, мм 100 x 150
    Габаритные размеры блока управления, мм, не более 220x120x100
    Масса блока управления, кг, не более 2
    Габаритные размеры стола, мм, не более 260x215x50
    Масса стола, кг, не более 2

  • Комплект поставки Магистр Ц20-Т1.1 про 100х150мм 220В

    № Наименование Количество
    1 Термостол 1
    2 Блок управления 1
    3 Внешний термодатчик 1
    4 Устройство крепления термодатчика 1
    5 Крышка термостола 1
    6 Руководство по эксплуатации 1
    7 Паспорт 1
    8 Тара 1

  • Дополнительная комплектация Магистр Ц20-Т1.1 про 100х150мм 220В
