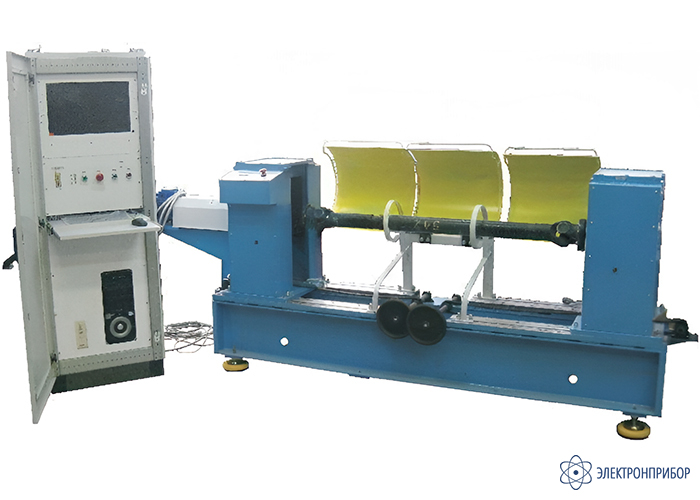

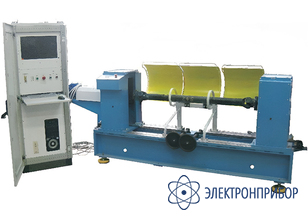

СБС-06МК — стенд определения дисбаланса карданного вала
Код товара: 85282-
Сертификаты
Назначение стенда определения дисбаланса карданного вала СБС-06МК:
Стенд СБС-06МК предназначен для определения составляющих дисбаланса по двум плоскостям коррекции карданных валов типов: ТРКП 41735, ТК-2, ЖД-1-425.0010-04 любой модификации, карданных валов путевых машин ВПР-02, ВПРС-02; 21ОГ-220.40.10-Б5; 210-220.10Ю10-Б5; 255Б-220.40.10-А5; 157К-220.20.11; 210-220.40.10 и путевых машин ДУОМАТИК; УНИМАТ; LZ370LA40110101.001-01; KQV180-250.110.50, LZ420LA50UD72.27.19-Q, KQV180.0950.110.00, RQV180.0900.110.00, а также предназначен для балансировки других типов карданных валов.
Описание стенда определения дисбаланса карданного вала СБС-06МК:
Стенд выполнен согласно требованиям: руководства по ремонту №038 ПКБ ЦЛ/ПКТБВ-04 РД; ТК-030; руководства по ремонту карданных валов ЖД-42500.10-06.002 НПКБЦЛ-02 РД; перечня измерительного инструмента, приспособлений и оборудования, применяемого при ремонте редукторнокарданных приводов на средней части оси ЕЮК160-1Н, ВБА32/2 и от торца шейки оси колесной пары типа ТРКП и ТК-2. На стенде балансируются карданные валы по двум плоскостям коррекции за три пуска.
Использование стенда сокращает трудозатраты на многократное повторение операций по устранению динамической неуравновешенной массы балансируемых изделий. Использование компьютерной стойки управления и регулирования СУР с встроенным блоком электропривода с частотным преобразователем, наличие высокочувствительной измерительной системы, бесконтактных индуктивных датчиков перемещений с селективным усилителем-фильтром, специализированного программного обеспечения для расчета массы корректирующих пластин или удаляемой массы с указанием количества, диаметра, глубины сверления отверстий на расчетном угловом секторе окружности балансируемого изделия для каждой плоскости коррекции позволяет повысить точность балансировки, снизить остаточный дисбаланс, производить балансировку за три пуска и упростить процесс калибровки и архивировать данные процесса балансировки.
Особенности стенда определения дисбаланса карданного вала СБС-06МК:
- наличие подпрограмм по устранению дисбаланса под каждый тип карданного вала;
- совмещение опоры с приводом-шпинделем;
- наличие подпрограмм учитывающих радиальное и торцевое биение оправок на шпинделе;
- оснастка под распространенные типы изделий, рекомендации по изготовлению на другие типы изделий;
- комплект эксплуатационной документации;
- чертежи для изготовления оснастки и программа аттестации.
Комплектность стенда определения дисбаланса карданного вала СБС-06МК:
- станина;
- стойка левая с блоком колебаний, включающим в себя высокоточный усиленный шпиндель-двигатель с оправкой на выходном валу для крепления карданного вала;
- стойка правая с пассивным шпинделем с оправкой на выходном валу для крепления второго конца карданного вала;
- механизм перемещения;
- бесконтактные индуктивные датчики перемещений со встроенным усилителем и селективным фильтром;
- трехканальный фотодатчик с усилителем;
- индикатор угла поворота с тахометром оборотов карданного вала;
- компьютерная стойка управления и регулирования СУР-01 с программным обеспечением и встроенным блоком электропривода с частотным преобразователем;
- кожух защитного ограждения, комплект втулок и специальная оснастка.
-
-
Технические характеристики стенда определения дисбаланса карданного вала СБС-06МК:
Параметр Значение Стенд СБС-06МК стенд стойка СУР-01 Габариты, мм 3200 х 810 х 1500 640 х 640 х 1780 Масса, кг 700 100 Частотный привод Мощность, кВт 1,1 Частота вращения, об/мин 100 - 2500 Точностные характеристики Остаточный, удельный дисбаланс, г·мм/кг 5 Чувствительность по остаточному, удельному дисбалансу, г·мм/кг 3 Пределы относительной погрешности измерения дисбаланса, %
(масса грузов от 10-70 г)+10 Биение шпинделя, мм, не более:
- радиальное
- торцевое
0,04
0,04Параметры балансируемого изделия Диаметр, мм от 400 до 1560 Масса, кг 10-100 -
Комплект поставки СБС-06МК
№ Наименование Количество 1 Стенд определения дисбаланса карданного вала СБС-06МК 1 -
