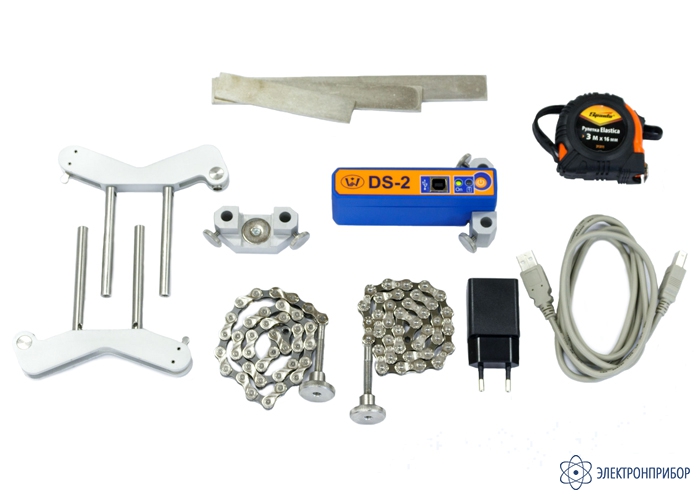

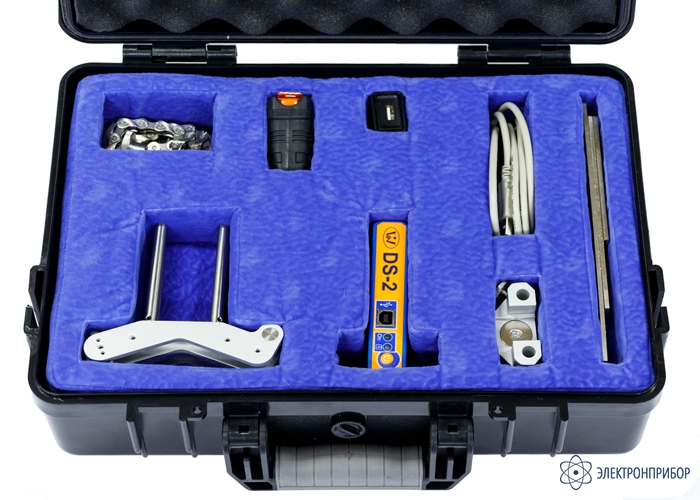

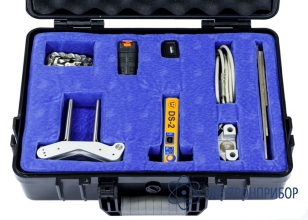

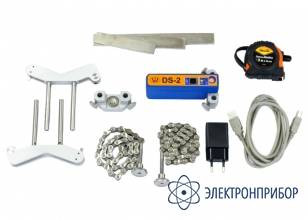

DS-2 — устройство для центровки валов в агрегатах

Описание устройства для центровки валов в агрегатах DS-2:

Центровщик марки DS-2 (универсальное приспособление для центровки валов в агрегатах) предназначен для центровки валов механизмов в агрегатах малой и средней мощности. В отличие от большинства лазерных устройств, представленных на рынке, центровщик DS-2 более компактен, проще в работе, имеет меньшую стоимость.

Принцип действия DS-2 основан на использовании двух бесконтактных датчиков перемещения большой точности, измеряющих взаимное угловое и параллельное смещение валов механизмов при повороте вала агрегата на 90, 180 и 270 градусов.

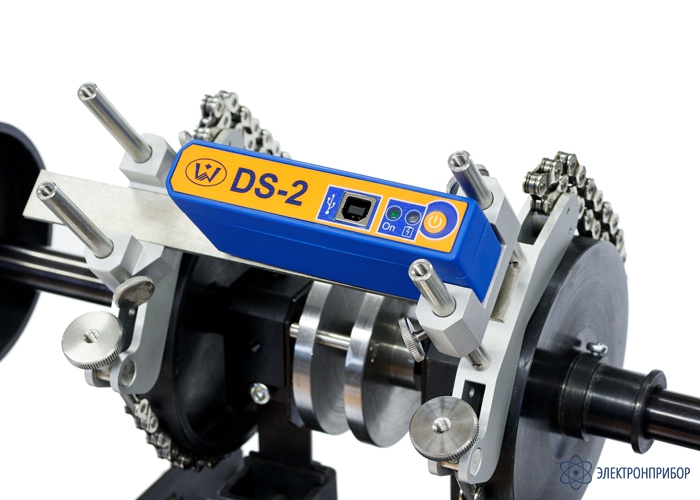

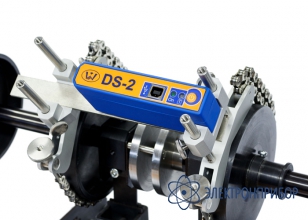

На одном валу агрегата устанавливается прибор с бесконтактными датчиками перемещения, а на другом металлическая пластина, относительно которой определяется расстояние до датчиков в разных угловых положениях вала.

Стандартным является измерения при положении датчиков на 9-12-3-6 часов условного циферблата часов. Эти положения автоматически контролируются и фиксируются прибором.

Значения относительных положений валов в агрегате передаются по беспроводному интерфейсу в смартфон (в поставку не входит) с ОС Android, в котором производятся все измерения и расчеты.

На рисунке показаны две копии экрана смартфона, на одном из которых показано задание начальных условий для центровки, а на другом приведены результаты измерения показаний датчиков и расчета взаимного положения валов.

В измерительный прибор встроен датчик углового положения корпуса прибора, использование которого позволяет упростить процесс центровки и помогает избежать ошибок.

Достоинства устройства для центровки валов в агрегатах DS-2:

• Прибор DS-2 является современным решением для проверки соосности валов и упрощения процесса центровки. Для этого в DS-2 использованы современные средства измерения, обработки и передачи информации;
• Использование в приборе вихретоковых датчиков высокой точности, на которые не оказывает влияния внешняя засветка. Автоматическое проведение измерений взаимного положения роторов с высокой точностью;
• Бесконтактная передача информации о взаимном положении роторов в смартфон;
• Отображение положения прибора и роторов на экране смартфона в режиме реального времени;
• Автоматические расчеты и формирование отчетов по результатам расчетов, которые передаются в компьютер по любому стандартному интерфейсу;
• Пользователь самостоятельно выбирает смартфон (планшет), максимально отвечающий его требованиям.
