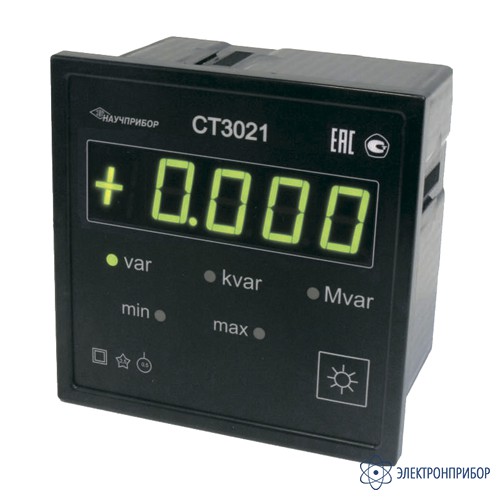

СТ3021-1 — варметр цифровой щитовой, 1А
Код товара: 25709-
-
Гарантия
2 года
-
Межповерочный интервал
6 лет
-
Госреестр СИ РФ
59605-15 до 06.11.2029
Сертификаты
Назначение варметра цифрового щитового СТ3021:
Варметр СТ3021 измеряет реактивную мощность и передает измеренные значения параметров по гальванически развязанному интерфейсу RS485. Варметр СТ3021 подключается непосредственно к измерительным трансформаторам тока (ИТТ) и (или) измерительным трансформаторам напряжения (ИТН).
Варметр СТ3021 имеет возможность установки по интерфейсу RS485 коэффициентов трансформации ИТТ (Кт) и ИТН (КН) и индицирует значения измеряемых параметров с учетом установленных коэффициентов трансформации.
Кроме функции измерения, варметр СТ3021 реализует функцию контроля минимального и максимального допустимых значений измеряемого параметра.
Варметр СТ3021 выпускается в 2-х исполнениях:
- СТ3021-1 - варметр с номинальным значением измеряемого тока 1 А;
- СТ3021-5 - варметр с номинальным значением измеряемого тока 5 А.
Варметр СТ3021 предназначен для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 °С до 50 °С и относительной влажности 90 % при 30 °С.
Питание варметра СТ3021 осуществляется от сети переменного тока напряжением (90 … 260) В и частотой (47 … 55) Гц или постоянным напряжением (120 … 300) В.
Варметр СТ3021 сертифицирован, зарегистрирован в Госреестре средств измерений.
-
-
Технические характеристики варметра цифрового щитового СТ3021-1:
Параметр Значение СТ3021-1 СТ3021-5 Пределы допускаемой основной приведенной погрешности 0,5 % к номинальному значению измеряемой реактивной мощности Номинальное значение входных напряжений UН 57,7 В для фазных напряжений и 100В для линейных напряжений Номинальное значение входных токов IН 1 А 5 А Диапазон изменения входных напряжений от 0,8UН до 1,2UН Диапазон изменения входных токов от 0,01IН до 1,2IН Диапазон изменения частоты от 48 до 52 Гц Диапазон изменения sinj ±(0,5…1…0,5) для 4-х проводной схемы
±(0,6…1…0,6) для 3-х проводной схемыПотребляемая мощность, не более 7,5 ВА Габаритные размеры, не более 120x120x90 мм Масса, не более 0,55 кг -
Комплект поставки СТ3021-1
№ Наименование Количество 1 Варметр цифровой щитовой СТ3021-1 1 2 Формуляр 1 3 Ведомость принадлежностей 1 4 Комплект принадлежностей 1 5 Руководство по эксплуатации 1 6 Диск с программой 1 -
