ЦЛ 2133, ЦЛ-2133

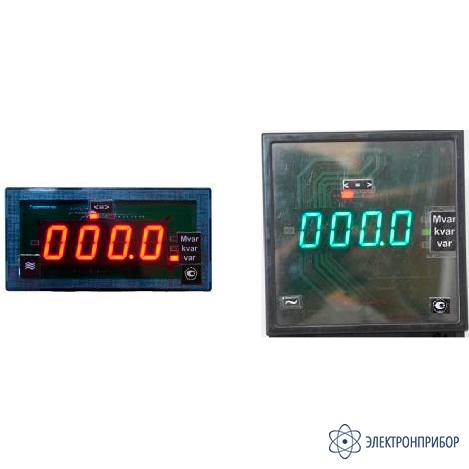

ЦЛ2133 варметр щитовой переменного тока однофазный
Код товара: 65719-
-
Межповерочный интервал
3 года
-
Госреестр СИ РФ
79094-20 до 01.09.2030
Назначение варметра щитового переменного тока однофазного ЦЛ2133:
Ваттметры ЦЛ2132 предназначены для измерения электрических параметров-реактивной мощности в однофазных электрических сетях тока.
Особенности варметра щитового переменного тока однофазного ЦЛ2133:
- TRUE RMS - достоверные показания при искаженном сигнале;
- Универсальное питание приборов как переменным током, так и постоянным;
- Многофункциональность измерителей мощности;
- Погрешность измерения частоты 0,01%, цена единицы младшего разряда 0,001 Гц;
- Большой размер индикаторов - 25 мм;
- Частотомер поставляется с компьютерной программой "Самописец", которая отображает график изменения частоты в функции времени.
Пример заказа варметра щитового переменного тока однофазного ЦЛ2133:
Условные обозначения ваттметра при заказе:
ЦЛ2133-QQ-Y-Z-W-X, где
QQ - номинальное значение входных сигналов:
- 11 - 100 В, 5 А;
- 21 - 220 В, 5 А;
- 31 - 380 В, 5 А;
- 12 - 100 В, 1 А;
- 22 - 220 В, 1 А;
- 32 - 380 В, 1 А.
Y – цвет свечения индикаторов: К – красный и В – зеленый;
Z – интерфейс: 2 - RS485, 3 - RS485 и Ethernet.
W – наличие токового выхода:
- 0 – токовый выход отсутствует;
- 2 – с выходным током от 4 до 20 мА
- 3 – с выходным током от 0 до 20 мА;
X – типоразмер корпуса:
- 1 - типоразмер корпуса 1 (160 х 80 мм);
- 2 - типоразмер корпуса 2 (120 х 120 мм).Пример условного обозначения при заказе:
Прибор ЦЛ2133-11-В-2-0-2 – Однофазный варметр ЦЛ2133 с номинальным значением измеряемых сигналов 100 В, 5 А, цветом свечения индикаторов – зеленым, интерфейсом RS-485, без токового выхода, типоразмер корпуса 120х120 мм. -
-
Технические характеристики варметра щитового переменного тока однофазного ЦЛ2133:
Общие характеристики Параметр Значение Диапазон измерений От 0 до 1,2·Iн; от 0 до 1,2·Uн Пределы допускаемой основной приведенной (к номинальному значению измеряемой мощности Xн) погрешности измерений реактивной мощности, % ±0,5 Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала и мощности Xн) погрешности измерений, в долях пределов основной погрешности От изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 ºС 0,5 От изменения относительной влажности воздуха от нормальной до верхнего предела диапазона рабочих условий применения 0,5 Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемой мощности Xн), погрешности измерений реактивной мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения – до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2·√2·Хн, % ±0,6 Диапазон преобразований измеряемого входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА или от 4 до 20 мА От -Xн до Xн Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 0 до 20 мА, мА ±0,10 Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 4 до 20 мА, мА ±0,080 Пределы допускаемой дополнительной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА и от 4 до 20 мА, в долях пределов основной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 ºС 0,5 от изменения относительной влажности воздуха от нормальной до верхнего предела диапазона рабочих условий применения 0,5 Пределы допускаемой дополнительной абсолютной погрешности преобразования измеряемой реактивной мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения – до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2·√2·Хн, мА Для токового выхода от 0 до 20 мА ±0,120 для токового выхода от 4 до 20 мА ±0,096 Время установления рабочего режима, мин 10 Нормальные условия измерений Температура окружающего воздуха, ºС От +15 до +25 Относительная влажность, % От 30 до 80 Атмосферное давление, кПа От 84,0 до 106,7 Время установления рабочего режима, мин 10 Параметры токового выхода Выходной сигнал силы постоянного тока, мА От 0 до 20, от 4 до 20 Сопротивление нагрузки, Ом 500 Напряжение постоянного тока, В 15 Параметры электрического питания Напряжение переменного тока, В От 85 до 250 Частота переменного тока, Гц От 45 до 55 Напряжение питания постоянного тока, В От 120 до 260 Потребляемая мощность, В·А, не более 10 Габаритные размеры, мм Типоразмер корпуса 1 80 х 140 х 160 Типоразмер корпуса 2 120 х 120 х 120 Масса, кг Не более 1,0 Условия эксплуатации Температура окружающего воздуха, ºС От +5 до +50 Относительная влажность 90 Атмосферное давление, кПа От 84,0 до 106,7 Средний срок службы, лет 10 Средняя наработка на отказ, ч 60000 Характеристики модификаций Прибор Номинальные значения входных сигналов (напряжение, ток) Частота, Гц Коэффициент
мощности,
cosφ (sinφ)Номинальное значение измеряемой мощности при cosφ = 1 (sinφ = 1) Цвет свечения индикатора Интерфейс Наличие токового выхода Типоразмер корпуса ЦЛ2133-11-К-2-0-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-В-2-0-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-К-2-0-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-В-2-0-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-К-3-0-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-В-3-0-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-К-3-0-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-В-3-0-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-К-2-2-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-В-2-2-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-К-2-2-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-В-2-2-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-К-3-2-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-В-3-2-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-К-3-2-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-В-3-2-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-К-2-3-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-В-2-3-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-К-2-3-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-В-2-3-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-К-3-3-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-В-3-3-1 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-11-К-3-3-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-11-В-3-3-2 100 В; 5 А От 45 до 55 От -1 до +1 500 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-К-2-0-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-В-2-0-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-К-2-0-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-В-2-0-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-К-3-0-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-В-3-0-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-К-3-0-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-В-3-0-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-К-2-2-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-В-2-2-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-К-2-2-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-В-2-2-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-К-3-2-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-В-3-2-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-К-3-2-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-В-3-2-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-К-2-3-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-В-2-3-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-К-2-3-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-В-2-3-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-К-3-3-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-В-3-3-1 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-21-К-3-3-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-21-В-3-3-2 220 В; 5 А От 45 до 55 От -1 до +1 1100 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-К-2-0-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-В-2-0-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-К-2-0-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-В-2-0-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-К-3-0-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-В-3-0-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-К-3-0-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-В-3-0-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-К-2-2-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-В-2-2-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-К-2-2-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-В-2-2-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-К-3-2-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-В-3-2-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-К-3-2-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-В-3-2-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-К-2-3-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-В-2-3-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-К-2-3-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-В-2-3-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-К-3-3-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-В-3-3-1 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-31-К-3-3-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-31-В-3-3-2 380 В; 5 А От 45 до 55 От -1 до +1 1900 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-К-2-0-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-В-2-0-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-К-2-0-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-В-2-0-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-К-3-0-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-В-3-0-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-К-3-0-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-В-3-0-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-К-2-2-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-В-2-2-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-К-2-2-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-В-2-2-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-К-3-2-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-В-3-2-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-К-3-2-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-В-3-2-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-К-2-3-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-В-2-3-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-К-2-3-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-В-2-3-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-К-3-3-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-В-3-3-1 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-12-К-3-3-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-12-В-3-3-2 100 В; 1 А От 45 до 55 От -1 до +1 100 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-К-2-0-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-В-2-0-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-К-2-0-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-В-2-0-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-К-3-0-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-В-3-0-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-К-3-0-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-В-3-0-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-К-2-2-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-В-2-2-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-К-2-2-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-В-2-2-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-К-3-2-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-В-3-2-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-К-3-2-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-В-3-2-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-К-2-3-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-В-2-3-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-К-2-3-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-В-2-3-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-К-3-3-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-В-3-3-1 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-22-К-3-3-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-22-В-3-3-2 220 В; 1 А От 45 до 55 От -1 до +1 220 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-К-2-0-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-В-2-0-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-К-2-0-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-В-2-0-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-К-3-0-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-В-3-0-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-К-3-0-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-В-3-0-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-К-2-2-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-В-2-2-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-К-2-2-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-В-2-2-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-К-3-2-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-В-3-2-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-К-3-2-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-В-3-2-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-К-2-3-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-В-2-3-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-К-2-3-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-В-2-3-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-К-3-3-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-В-3-3-1 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2133-32-К-3-3-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2133-32-В-3-3-2 380 В; 1 А От 45 до 55 От -1 до +1 380 вар Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) -
Комплект поставки ЦЛ2133
№ Наименование Количество 1 Варметр щитовой переменного тока однофазный ЦЛ2133 в соответствующей модификации 1 2 Крепежные детали 1 3 Компакт-диск с программным обеспечением 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 Дополнительная комплектация ЦЛ2133:
(Поставляется за отдельную плату)
№ Наименование 1 Адаптер RS-485-USB -
Модификации ЦЛ2133
Подберите модификацию по параметрам
Номинальные значения входных сигналовЦвет свечения индикатораИнтерфейсНаличие токового выходаТипоразмер корпуса -
Файлы для ЦЛ2133
