ЦЛ 2134, ЦЛ-2134

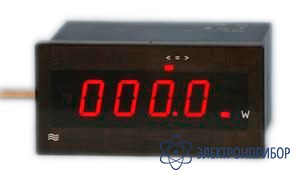

ЦЛ2134 ваттметр щитовой переменного тока трехфазный
Код товара: 42138-
-
Межповерочный интервал
3 года
-
Госреестр СИ РФ
79094-20 до 01.09.2025
Назначение щитового ваттметра ЦЛ2134:
Однофазные ваттметры ЦЛ2134 могут быть использованы для измерения и регистрации мощности на предприятиях электроэнергетики.
Промышленные предприятия могут организовать контроль и регистрацию потребляемой мощности, а с помощью блока уставок осуществлять оперативную сигнализацию о превышении значения мощности, заявленной энергоснабжающей организации в качестве предельной.Особенности щитового ваттметра ЦЛ2134:
- измерение активной мощности в однофазных сетях переменного тока частотой 50 Гц;
- обмен информацией по интерфейсам RS485 или RS232;
- линейное преобразование измеряемой мощности от минус Рном. до плюс Рном. в выходной унифицированный сигнал силы постоянного тока от 0 до 5мА, от 0 до 20 мА, от 4 до 20 мА.;
- сравнение измеряемой величины с заданными в пределах диапазона измерений двумя уставками (уставка на превышение и уставка на уменьшение). Задание уставок осуществляется программно через интерфейс RS485 или RS232 с помощью компьютера;
- функционирование со стандартными измерительными трансформаторами тока (ТТ) с выходным током 5 А или стандартными трансформаторами напряжения (ТН) с выходным напряжением 100 В;
- введение масштабного коэффициента, обеспечивающего индикацию результата измерения в натуральных единицах с учетом коэффициента трансформации внешнего ТТ или ТН.
Описание щитового ваттметра ЦЛ2134:
Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.
Пример заказа щитового ваттметра ЦЛ2134:
Условное обозначение:
ЦЛ2134-XX-Y-ZW, где
XX: характеристика входного сигнала, где
первая цифра определяет номинальное напряжение
1 – 100 В, 2 – 380 В,
вторая цифра определяет номинальный ток
1 – 5 А, 2 – 1 А.
11 или 12 с учетом коэффициентов трансформации – для измерения с внешними трансформаторами тока и напряжения, конкретное значение первичного тока и напряжения внешних трансформаторов при заказе указывается в скобках после условного обозначения.
Y – цвет свечения индикаторов; К – красный и В – зеленый;
Z – интерфейс; 1 –для RS-232, 2 – для RS-485.
W – наличие преобразователя измеренного значения мощности в унифицированный сигнал силы постоянного тока для диапазона преобразования;
- 1 – с выходным током от 0 до 5мА;
- 2 – с выходным током от 4 до 20 мА;
- 3 – с выходным током от 0 до 20мА;
- 0 – токовый выход отсутствует.Пример записи при заказе и в технической документации другой продукции:
- трехфазного ваттметра ЦЛ2134 с входным номинальным междуфазным напряжением 100В и входным током 1А, цветом свечения индикаторов – красным, выходом на интерфейс RS-232, наличием токового выхода от 4 до 20 мА:
«Ваттметр ЦЛ2134-12 К-12 ТУ4221–033-71064713–2007».Габаритный чертеж щитового ваттметра ЦЛ2134:
-
-
Технические характеристики щитового ваттметра ЦЛ2134:
Общие технические характеристики Номинальные значения входных сигналов
(Номинальное значение коэффициента мощности: cosφ = 1; sinφ = 1)
Задание схемы включения приборов (четырехпроводная или трехпроводная) осуществляется программно в служебном режиме через интерфейсы RS-232 или RS-485.Напряжение междуфазное Uном., В Напряжение фазное Uф ном., В Ток фазы Іном., А Мощность трехфазной системы Рном., Вт 100 100/√3 5 866,0 1 173,2 380 380/√3 5 3291 1 658,2 Примечание - При измерении мощности с использованием внешних трансформаторов тока и напряжения используется прибор с входным напряжением Uном. равным 100 В. Значения первичного и вторичного тока Іном. (1 А или 5 А) трансформатора тока и значение первичного напряжения трансформатора напряжения задаются потребителем при заказе. Параметр Значение Погрешность измерения ± 0,5 % Погрешность измерения при неравномерной нагрузке фаз не более 0,5 %. Допустимые искажения формы кривой измеряемого сигнала коэффициент искажения синусоидальности измеряемого напряжения и тока до 30% под влиянием гармоник от второй до 13-й. Допускаемые перегрузки по входному каналу - напряжением, превышающим в 2 раза номинальное значение, в течение 2 ч;
- две перегрузки током, превышающим в 7 раз номинальное значение, длительностью по 15 с, с интервалом 60 с;
- две перегрузки током, превышающим в 10 раз номинальное значение, длительностью по 5 с, с интервалом 10 с;
- пять перегрузок током, превышающим в 20 раз номинальное значение, длительностью по 1 с, с интервалом 300 с.Отображаемая информация - значение измеряемой мощности в виде
4-разрядного десятичного числа и запятой;
- размерность «W», «kW», «MW»;
- знак «–» для отдаваемой мощности
- знаки уставок «>», «=» и «<»;
- сообщение «OL» при превышении измеряемой мощности значения 1,6 ХномЧисло уставок сравнения 2 Количество коммутируемых цепей 2 Параметры коммутируемых цепей:
- максимальное напряжение постоянного или переменного тока
- максимальный коммутируемый ток
250 В не более 100 мАНапряжение питания ~ от100 до 220 В 50 Гц или
= от 100 до300 ВПотребляемая мощность
- от цепи питания
- от цепи входного сигнала для каждой последовательной цепи
- от цепи входного сигнала для каждой параллельной цепи
для Uном до 100 В
для Uном до 380 Вне более 10 ВА
не более 2 ВА
0,2 ВА
0,6 ВАГабаритные размеры не более 160 ×80×140 мм Высота цифр индикаторного устройства 25 мм Масса не более 1 кг Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность
от плюс 5 до плюс 50 °С;
90 % при температуре 25 °С.Характеристики модификаций Сокращенное условное
обозначение прибораНоминальное напряжение Номинальный ток Цвет
свечения
индикаторовИнтерфейс Выходной
токЦЛ2134-11-К-10 100В 5А красный RS-232 отсутствует ЦЛ2134-21-К-10 380В 5А красный RS-232 отсутствует ЦЛ2134-12-К-10 100В 1А красный RS-232 отсутствует ЦЛ2134-22-К-10 380В 1А красный RS-232 отсутствует ЦЛ2134-11-В-10 100В 5А зеленый RS-232 отсутствует ЦЛ2134-21-В-10 380В 5А зеленый RS-232 отсутствует ЦЛ2134-12-В-10 100В 1А зеленый RS-232 отсутствует ЦЛ2134-22-В-10 380В 1А зеленый RS-232 отсутствует ЦЛ2134-11-К-20 100В 5А красный RS-485 отсутствует ЦЛ2134-21-К-20 380В 5А красный RS-485 отсутствует ЦЛ2134-12-К-20 100В 1А красный RS-485 отсутствует ЦЛ2134-22-К-20 380В 1А красный RS-485 отсутствует ЦЛ2134-11-В-20 100В 5А зеленый RS-485 отсутствует ЦЛ2134-21-В-20 380В 5А зеленый RS-485 отсутствует ЦЛ2134-12-В-20 100В 1А зеленый RS-485 отсутствует ЦЛ2134-22-В-20 380В 1А зеленый RS-485 отсутствует ЦЛ2134-11-К-11 100В 5А красный RS-232 0 до 5мА ЦЛ2134-21-К-11 380В 5А красный RS-232 0 до 5мА ЦЛ2134-12-К-11 100В 1А красный RS-232 0 до 5мА ЦЛ2134-22-К-11 380В 1А красный RS-232 0 до 5мА ЦЛ2134-11-В-11 100В 5А зеленый RS-232 0 до 5мА ЦЛ2134-21-В-11 380В 5А зеленый RS-232 0 до 5мА ЦЛ2134-12-В-11 100В 1А зеленый RS-232 0 до 5мА ЦЛ2134-22-В-11 380В 1А зеленый RS-232 0 до 5мА ЦЛ2134-11-К-21 100В 5А красный RS-485 0 до 5мА ЦЛ2134-21-К-21 380В 5А красный RS-485 0 до 5мА ЦЛ2134-12-К-21 100В 1А красный RS-485 0 до 5мА ЦЛ2134-22-К-21 380В 1А красный RS-485 0 до 5мА ЦЛ2134-11-В-21 100В 5А зеленый RS-485 0 до 5мА ЦЛ2134-21-В-21 380В 5А зеленый RS-485 0 до 5мА ЦЛ2134-12-В-21 100В 1А зеленый RS-485 0 до 5мА ЦЛ2134-22-В-21 380В 1А зеленый RS-485 0 до 5мА ЦЛ2134-11-К-12 100В 5А красный RS-232 4 до 20 мА ЦЛ2134-21-К-12 380В 5А красный RS-232 4 до 20 мА ЦЛ2134-12-К-12 100В 1А красный RS-232 4 до 20 мА ЦЛ2134-22-К-12 380В 1А красный RS-232 4 до 20 мА ЦЛ2134-11-В-12 100В 5А зеленый RS-232 4 до 20 мА ЦЛ2134-21-В-12 380В 5А зеленый RS-232 4 до 20 мА ЦЛ2134-12-В-12 100В 1А зеленый RS-232 4 до 20 мА ЦЛ2134-22-В-12 380В 1А зеленый RS-232 4 до 20 мА ЦЛ2134-11-К-22 100В 5А красный RS-485 4 до 20 мА ЦЛ2134-21-К-22 380В 5А красный RS-485 4 до 20 мА ЦЛ2134-12-К-22 100В 1А красный RS-485 4 до 20 мА ЦЛ2134-22-К-22 380В 1А красный RS-485 4 до 20 мА ЦЛ2134-11-В-22 100В 5А зеленый RS-485 4 до 20 мА ЦЛ2134-21-В-22 380В 5А зеленый RS-485 4 до 20 мА ЦЛ2134-12-В-22 100В 1А зеленый RS-485 4 до 20 мА ЦЛ2134-22-В-22 380В 1А зеленый RS-485 4 до 20 мА ЦЛ2134-11-К-13 100В 5А красный RS-232 0 до 20мА ЦЛ2134-21-К-13 380В 5А красный RS-232 0 до 20мА ЦЛ2134-12-К-13 100В 1А красный RS-232 0 до 20мА ЦЛ2134-22-К-13 380В 1А красный RS-232 0 до 20мА ЦЛ2134-11-В-13 100В 5А зеленый RS-232 0 до 20мА ЦЛ2134-21-В-13 380В 5А зеленый RS-232 0 до 20мА ЦЛ2134-12-В-13 100В 1А зеленый RS-232 0 до 20мА ЦЛ2134-22-В-13 380В 1А зеленый RS-232 0 до 20мА ЦЛ2134-11-К-23 100В 5А красный RS-485 0 до 20мА ЦЛ2134-21-К-23 380В 5А красный RS-485 0 до 20мА ЦЛ2134-12-К-23 100В 1А красный RS-485 0 до 20мА ЦЛ2134-22-К-23 380В 1А красный RS-485 0 до 20мА ЦЛ2134-11-В-23 100В 5А зеленый RS-485 0 до 20мА ЦЛ2134-21-В-23 380В 5А зеленый RS-485 0 до 20мА ЦЛ2134-12-В-23 100В 1А зеленый RS-485 0 до 20мА ЦЛ2134-22-В-23 380В 1А зеленый RS-485 0 до 20мА -
Комплект поставки ЦЛ2134
№ Наименование Количество 1. Ваттметр щитовой переменного тока трехфазный ЦЛ2134 1 -
