ЦЛ 2134, ЦЛ-2134
ЦЛ2134 ваттметр щитовой переменного тока трехфазный
Код товара: 65900-
-
Межповерочный интервал
3 года
-
Госреестр СИ РФ
79094-20 до 01.09.2030
Назначение ваттметра щитового переменного тока трехфазного ЦЛ2134:
Ваттметры ЦЛ2134 предназначены для измерения электрических параметров-активной мощности в трехфазных электрических сетях тока.
Особенности ваттметра щитового переменного тока трехфазного ЦЛ2134:
- TRUE RMS - достоверные показания при искаженном сигнале;
- Универсальное питание приборов как переменным током, так и постоянным;
- Многофункциональность измерителей мощности;
- Погрешность измерения частоты 0,01%, цена единицы младшего разряда 0,001 Гц;
- Большой размер индикаторов - 25 мм;
- Частотомер поставляется с компьютерной программой "Самописец", которая отображает график изменения частоты в функции времени.
Пример заказа ваттметра щитового переменного тока трехфазного ЦЛ2134:
Условные обозначения ваттметра при заказе:
ЦЛ2134-QQ-Y-Z-W-X, где
QQ - номинальное значение входных сигналов:
- 11 - 100 В, 5 А;
- 21 - 380 В, 5 А;
- 12 - 100 В, 1 А;
- 22 - 380 В, 1 А.
Y – цвет свечения индикаторов: К – красный и В – зеленый;
Z – интерфейс: 2 - RS485, 3 - RS485 и Ethernet.
W – наличие токового выхода:
- 0 – токовый выход отсутствует;
- 2 – с выходным током от 4 до 20 мА
- 3 – с выходным током от 0 до 20 мА;

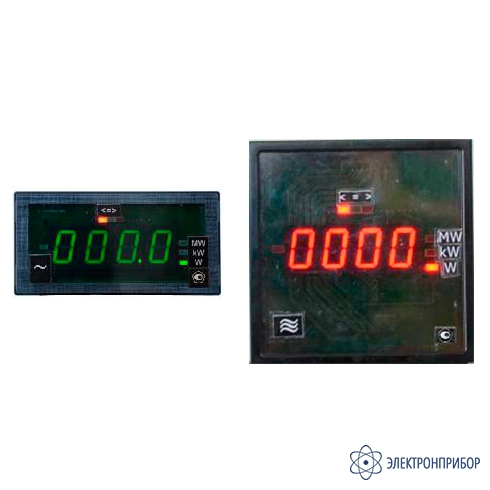

X – типоразмер корпуса:
- 1 - типоразмер корпуса 1 (160 х 80 мм);
- 2 - типоразмер корпуса 2 (120 х 120 мм).Пример условного обозначения при заказе:
Прибор ЦЛ2134-11-В-2-0-2 – трехфазный ваттметр ЦЛ2134 с номинальным значением измеряемых сигналов 100 В, 5 А, цветом свечения индикаторов – зеленым, интерфейсом RS-485, без токового выхода, типоразмер корпуса 120х120 мм. -
-
Технические характеристики ваттметра щитового переменного тока трехфазного ЦЛ2134:
Общие характеристики Параметр Значение Диапазон измерений От 0 до 1,2·Iн; от 0 до 1,2·Uн (отображаемая величина измеренной мощности не превышает 999,9 Вт) Пределы допускаемой основной приведенной (к номинальному значению измеряемой мощности Xн) погрешности измерений активной мощности, % ±0,5 Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемого входного сигнала и мощности Xн) погрешности измерений, в долях пределов основной погрешности От изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 ºС 0,5 От изменения относительной влажности воздуха от нормальной до верхнего предела диапазона рабочих условий применения 0,5 Пределы допускаемой дополнительной приведенной (к номинальному значению измеряемой мощности Xн), погрешности измерений активной мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения – до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2·√2·Хн, % ±0,6 Диапазон преобразований измеряемого входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА или от 4 до 20 мА От -Xн до Xн Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 0 до 20 мА, мА ±0,10 Пределы допускаемой основной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходной унифицированный сигнал силы постоянного тока от 4 до 20 мА, мА ±0,080 Пределы допускаемой дополнительной абсолютной погрешности преобразования измеряемой реактивной мощности при коэффициенте искажения синусоидальности кривой напряжения от 5 до 30 % и тока от 5 до 50 % под влиянием гармоник от 2-й до 13-й (при значении основной частоты сигналов тока и напряжения – до 52 Гц) при условии, что амплитуды сигналов напряжения и тока не превышают 1,2·√2·Хн, мА Для токового выхода от 0 до 20 мА ±0,120 Для токового выхода от 4 до 20 мА ±0,096 Пределы допускаемой дополнительной абсолютной погрешности преобразования входного сигнала (измеряемой мощности) в выходные унифицированные сигналы силы постоянного тока от 0 до 20 мА и от 4 до 20 мА, в долях пределов основной погрешности от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 ºС 0,5 от изменения относительной влажности воздуха от нормальной до верхнего предела диапазона рабочих условий применения 0,5 Время установления рабочего режима, мин 10 Нормальные условия измерений Температура окружающего воздуха, ºС От +15 до +25 Относительная влажность, % От 30 до 80 Атмосферное давление, кПа От 84,0 до 106,7 Время установления рабочего режима, мин 10 Параметры токового выхода Выходной сигнал силы постоянного тока, мА От 0 до 20, от 4 до 20 Сопротивление нагрузки, Ом 500 Напряжение постоянного тока, В 15 Параметры электрического питания Напряжение переменного тока, В От 85 до 250 Частота переменного тока, Гц От 45 до 55 Напряжение питания постоянного тока, В От 120 до 260 Потребляемая мощность, В·А, не более 10 Габаритные размеры, мм Типоразмер корпуса 1 80 х 140 х 160 Типоразмер корпуса 2 120 х 120 х 120 Масса, кг Не более 1,0 Условия эксплуатации Температура окружающего воздуха, ºС От +5 до +50 Относительная влажность 90 Атмосферное давление, кПа От 84,0 до 106,7 Средний срок службы, лет 10 Средняя наработка на отказ, ч 60000 Характеристики модификаций Прибор Номинальные значения входных сигналов (напряжение, ток) Частота, Гц Коэффициент
мощности,
cosφ (sinφ)Номинальное значение измеряемой мощности при cosφ = 1 (sinφ = 1) Цвет свечения индикатора Интерфейс Наличие токового выхода Типоразмер корпуса ЦЛ2134-11-К-2-0-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-В-2-0-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-К-2-0-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-В-2-0-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-К-3-0-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-В-3-0-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-К-3-0-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-В-3-0-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-К-2-2-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-В-2-2-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-К-2-2-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-В-2-2-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-К-3-2-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-В-3-2-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-К-3-2-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-В-3-2-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-К-2-3-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-В-2-3-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-К-2-3-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-В-2-3-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-К-3-3-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-В-3-3-1 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-11-К-3-3-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-11-В-3-3-2 100 В; 5 А От 45 до 55 От -1 до +1 866 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-К-2-0-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-В-2-0-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-К-2-0-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-В-2-0-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-К-3-0-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-В-3-0-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-К-3-0-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-В-3-0-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-К-2-2-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-В-2-2-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-К-2-2-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-В-2-2-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-К-3-2-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-В-3-2-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-К-3-2-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-В-3-2-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-К-2-3-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-В-2-3-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-К-2-3-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-В-2-3-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-К-3-3-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-В-3-3-1 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-21-К-3-3-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-21-В-3-3-2 380 В; 5 А От 45 до 55 От -1 до +1 3291 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-К-2-0-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-В-2-0-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-К-2-0-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-В-2-0-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-К-3-0-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-В-3-0-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-К-3-0-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-В-3-0-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-К-2-2-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-В-2-2-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-К-2-2-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-В-2-2-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-К-3-2-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-В-3-2-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-К-3-2-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-В-3-2-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-К-2-3-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-В-2-3-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-К-2-3-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-В-2-3-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-К-3-3-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-В-3-3-1 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-12-К-3-3-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-12-В-3-3-2 100 В; 1 А От 45 до 55 От -1 до +1 173,2 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-К-2-0-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-В-2-0-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-К-2-0-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-В-2-0-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-К-3-0-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-В-3-0-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-К-3-0-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-В-3-0-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 и Ethernet Отсутствует Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-К-2-2-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-В-2-2-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-К-2-2-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-В-2-2-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-К-3-2-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-В-3-2-1 380 В; 1Убрать ссылкуА От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-К-3-2-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-В-3-2-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 и Ethernet 4-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-К-2-3-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-В-2-3-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-К-2-3-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-В-2-3-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-К-3-3-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-В-3-3-1 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 1 (160 х 80 мм) ЦЛ2134-22-К-3-3-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Красный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) ЦЛ2134-22-В-3-3-2 380 В; 1 А От 45 до 55 От -1 до +1 658,2 Вт Зелёный RS485 и Ethernet 0-20 мА Типоразмер корпуса 2 (120 х 120 мм) -
Комплект поставки ЦЛ2134
№ Наименование Количество 1 Ваттметр щитовой переменного тока трехфазный ЦЛ2134 в соответствующей модификации 1 2 Крепежные детали 1 3 Компакт-диск с программным обеспечением 1 4 Руководство по эксплуатации 1 5 Методика поверки 1 Дополнительная комплектация ЦЛ2134:
(Поставляется за отдельную плату)
№ Наименование 1 Адаптер RS-485-USB -
Модификации ЦЛ2134
Подберите модификацию по параметрам
Номинальные значения входных сигналовЦвет свечения индикатораИнтерфейсНаличие токового выходаТипоразмер корпуса -
