Ш115У, Ш1 15У

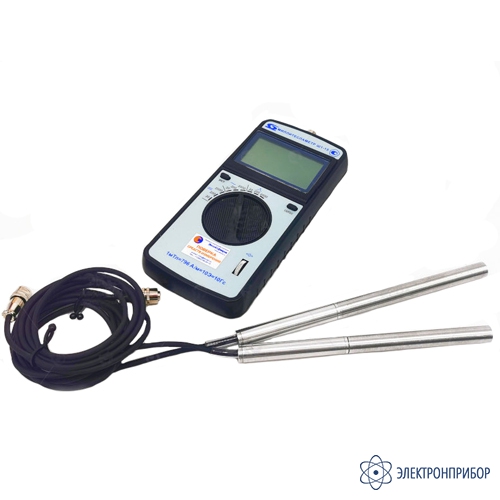

Ш1-15У — миллитесламетр (измеритель постоянного магнитного поля)

Код товара: 64084
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      37751-08 до 15.06.2024

    Назначение миллитесламетра (измерителя постоянного магнитного поля) Ш1-15У:

    Прибор Ш1-15У предназначен для измерения:

    • Магнитной индукции постоянного магнитного поля;
    • Среднеквадратичного значения магнитной индукции переменного магнитного поля независимо от его формы, амплитудного значения магнитной индукции переменного магнитного поля;
    • Амплитудного значения магнитной индукции импульсного магнитного поля.

    Миллитесламетр Ш1-15У поставляется в шести модификациях, отличающихся диапазонами и типом измеряемых значений:

    - Ш1-15У-01 – на пределах 20, 200 и 2000 мТл - 0,01…199,9;
    - Ш1-15У-02 – на пределах 200, 2000 мТл, 20 Тл - 1…1999;
    - Ш1-15У-03 – на пределах 20, 200, 600 мкТл - 0,1…600;
    - Ш1-15У-04 – на пределах 20, 200 и 2000 мТл - 0,01…199,9;
    - Ш1-15У-05 – на пределах 200, 2000 мТл, 20 Тл - 1…1999;
    - Ш1-15У-06 –на пределах 20, 200, 600 мкТл - 0,1…600.

    Ш1-15У-01, Ш1-15У-02, Ш1-15У-06 предназначены для измерений магнитной индукции постоянного, среднеквадратичного и амплитудного значения;

    Ш1-15У-03, Ш1-15У-04, Ш1-15У-05 предназначены для измерений магнитного индукции постоянного магнитного поля.

    Миллитесламетр Ш1-15У обеспечивает наблюдение формы переменного или импульсного магнитного поля при подключении внешнего прибора (например, осциллографа) к аналоговому выходу электронного блока миллитесламетра. Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла. Миллитесламетры состоят из электронного блока, измерительных зондов двух типов («М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов.

  • Технические характеристики миллитесламетра (измерителя постоянного магнитного поля) Ш1-15У:

    Параметр Ш1-15У-01 Ш1-15У-02 Ш1-15У-03 Ш1-15У-04 Ш1-15У-05 Ш1-15У-06
    Пределы 20, 200 и 2000 мТл 200, 2000 мТл, 20 Тл 20, 200 и 2000 мТл 2, 20 и 200 мТл 20, 200 и 600 мкТл 20, 200, 600 мкТл
    Диапазон измерений магнитной индукции постоянного, среднеквадратичного и амплитудного значения переменного, амплитудного значения импульсного магнитного поля, мТл  0,01…199,9 1…1999 - - - 0,1…600
    Диапазон измерений магнитного индукции постоянного магнитного поля, мТл - - 0,1…1999 0,01…199,9 0,1…600 -
    Рабочий диапазон частот, Гц при измерении амплитудного значения магнитной индукции 0,2…10000
    при измерении среднеквадратичного значения магнитной индукции 20…10000
    Габаритные размеры 186 х 86 х 35 мм
    Масса 1 кг
  • Комплект поставки Ш1-15У

    Наименование Ш1-15У-01 Ш1-15У-02 Ш1-15У-03 Ш1-15У-04 Ш1-15У-05 Ш1-15У-06
    1 Блок электронный 1 1 1 1 1 1
    2 Зонд измерительный «С» 1 1 1 1 - -
    3 Зонд измерительный «М» 1 1 1 1 - -
    4 Зонд измерительный «С2» - - - - 1 1
    5 Блок питания 1 1 1 1 1 1
    6 Футляр 1 1 1 1 1 1
    7 Руководство по эксплуатации 1 1 1 1 1 1
    8 Методика поверки 1 1 1 1 1 1
