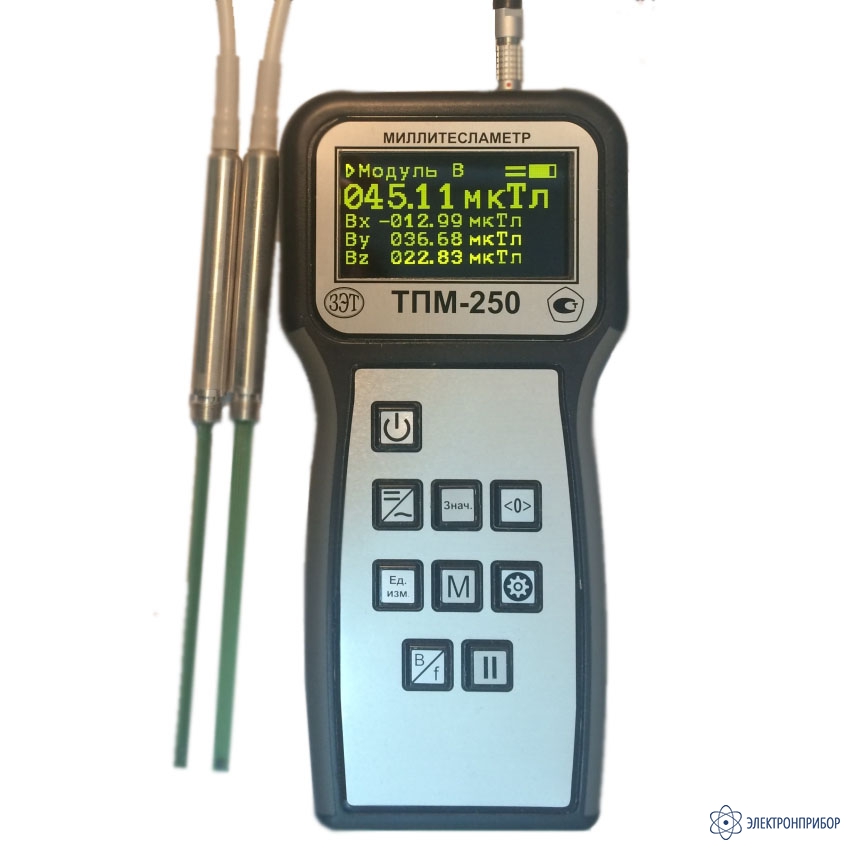

ТПМ-250 — миллитесламетр (магнитометр) портативный модульный

Код товара: 49299
  • 70377-18

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      70377-18 до 19.02.2028

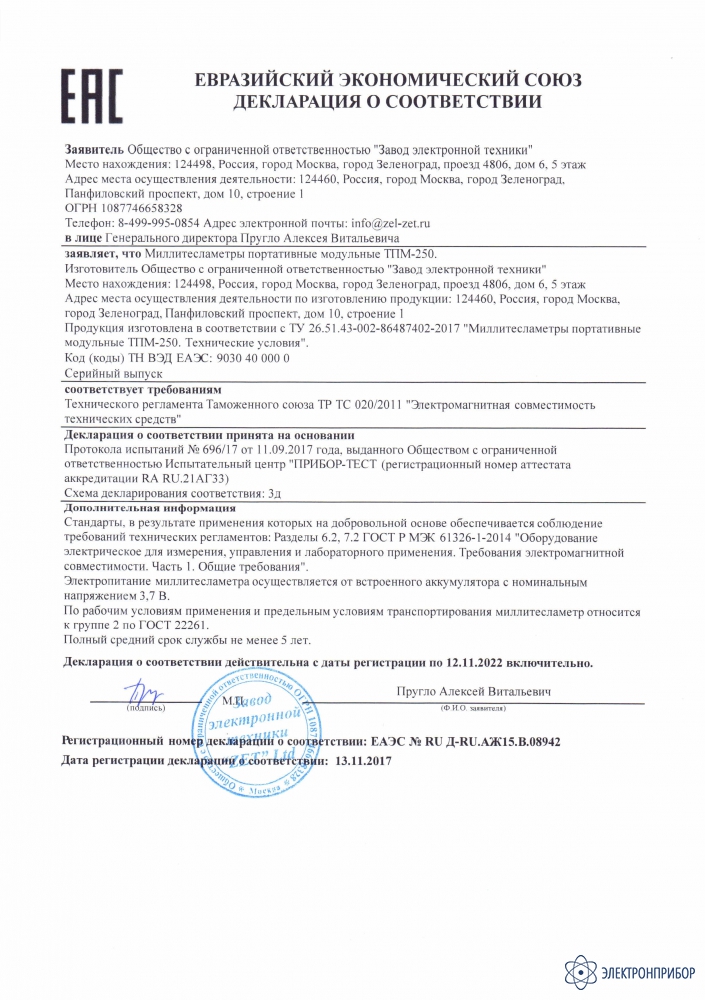

    Сертификаты

    Особенности миллитесламетра (магнитометр) портативного модульного ТПМ-250:

    • Внесен в Госреестр средств измерений, регистрационный № 70377-18.
    • ТПМ-250 – единственное на сегодняшний день средство измерений, которое полностью отвечает всем требованиям приказов Минздравсоцразвития РФ от 09.09.2011 г. № 1034н, Минтруда РФ от 24.01.2014 г. № 33н и СанПиН 2.2.4.3359-16 к средствам измерений постоянных и переменных магнитных полей промышленной частоты 50 Гц по диапазонам, погрешностям измерений и специальным требованиям. Сводная таблица требований, предъявляемых к средствам измерения магнитных полей, и параметров миллитесламетра ТПМ-250
    • Является прибором ненаправленного приема, при этом измеряет и индицирует модуль и три ортогональных компонента вектора магнитной индукции и напряженности магнитного поля; измеряет амплитудные, среднеквадратические и средневыпрямленные значения синусоидальных магнитных полей частотой от 0,5 до 400 Гц; измеряет максимальные значения модуля вектора магнитной индукции и напряженности магнитного поля (по большой оси эллипса или эллипсоида поляризации магнитного поля в двух- и более фазных электроустановках).
    • Предназначен для измерений параметров магнитных полей, создаваемых магнитными системами, электрическими аппаратами различного назначения и намагниченными элементами конструкций, линиями электропередачи, системами электроснабжения транспорта и другими источниками, а также в экранированных помещениях.
    • Индицирует результаты измерений в единицах магнитной индукции (нТл, мкТл, мТл) или напряженности магнитного поля (А/см, А/м, кА/м).
    • Удобен для решения задач специальной оценки условий труда (СОУТ), производственного контроля и инструментальной оценки санитарно-эпидемиологического благополучия населения.
    • Максимальное значение модуля переменного магнитного поля определяется путем измерений компонентов Bx, By, Вz, дискретного преобразования Фурье измерительных сигналов (при этом определяется также частота поля) и вычисления экстремума функции B(t) = [Bx(t)2 + By(t)2 + Вz(t)2]½
    • Для дистанционного управления и передачи данных во внешний компьютер (по интерфейсу USB) разработано специальное ПО.

  • Технические характеристики миллитесламетра (магнитометр) портативного модульного ТПМ-250:

    Параметр Значение
    Частота измеряемого переменного магнитного поля от 0,5 до 200 Гц с зондом измерительным тип 1 и от 1 до 400 Гц с зондом измерительным тип 2 с индикацией частоты основной гармоники (с наибольшей амплитудой магнитного поля)
    Диапазон измерений и вычислений с зондом измерительным тип 1:

    Компоненты вектора магнитной индукции Bx, By от 0,001 до
    4 мТл, Вz от 0,001 до 8 мТл;

    Компоненты напряженности магнитного поля Hx, Hy от 0,8 до
    3200 А/м, Hz от 0,8 до 6400 А/м;

    Модуль вектора магнитной индукции (максимальное значение модуля при измерениях переменных магнитных полей) B от 0,002 до 10 мТл;

    Модуль напряженности магнитного поля (максимальное значение напряженности при измерениях переменных магнитных полей) H от 1,6 до 8000 А/м.

    Диапазон измерений и вычислений постоянного магнитного поля с зондом измерительным тип 2:

    Компоненты вектора магнитной индукции Bx, By, Вz от 0,01 до 150 мТл;

    Компоненты напряженности магнитного поля Hx, Hy, Hz от 8 А/м до 120 кА/м;

    Модуль вектора магнитной индукции B от 0,02 до 260 мТл;

    Модуль напряженности магнитного поля H от 16 А/м до 208 кА/м.
    Диапазон измерений и вычислений переменного магнитного поля с зондом измерительным тип 2:

    Компоненты вектора магнитной индукции Bx, By, Вz от 0,5 до 150 мТл;

    Компоненты напряженности магнитного поля Hx, Hy, Hz от 0,4 до 120 кА/м;

    Максимальное значение модуля магнитной индукции B от 0,9 до 260 мТл;

    Максимальное значение модуля напряженности магнитного поля H от 0,72 до 208 кА/м.
    Пределы допускаемой относительной погрешности измерений магнитной индукции B (напряженности магнитного поля H) δ0, % :

    для измерительного зонда тип 1, Ап = 10 мТл (8000 А/м)
    δ0 = ± [3,0 + 0,03•(Aп/Aи - 1)], Aи - измеренное значение;

    для измерительного зонда тип 2, Ап = 260 мТл (208000 А/м или 2080 А/см)
    δ0 = ± [2,0 + 0,01•(Aп/Aи - 1)], Aи - измеренное значение.
    Диапазоны частот измеряемых магнитных полей, зонд измерительный тип 1:

    в режиме «Переменное поле» 3 – 200 Гц;

    в режиме «Переменное поле низкой частоты» 0,5 – 20 Гц.
    Диапазоны частот измеряемых магнитных полей, зонд измерительный тип 2:

    в режиме «Переменное поле» 6 – 400 Гц;

    в режиме «Переменное поле низкой частоты» 1 – 50 Гц.
    В миллитесламетре имеется отдельный режим измерений переменного магнитного поля частотой (50 ± 1) Гц, реализованный для обоих измерительных зондов
    Пределы допускаемой абсолютной погрешности измерений частоты f, Гц, переменного поля: Δf = ± (0,001•f + 0,1 Гц)
    Электропитание от встроенного аккумулятора с номинальным напряжением  3,7 В
    Соответствует требованиям технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011

  • Комплект поставки ТПМ-250

    № Наименование Количество
    1 Формуляр 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
    4 Свидетельство о поверке 1
    5 Измерительные зонды 1 комплект
    6 Магнитный экран 1
    7 Зарядное устройство USB 1
    8 Компакт-диск с ПО 1
    9 Футляр 1
