M2 — модуль регистратора аварийных режимов работы трансформатора

Код товара: 36120

  • Назначение модуля регистратора аварийных режимов работы трансформатора M2

    Модуль (M2) «Fault Recorder» в системе «TDM» предназначен для регистрации аварийных и предаварийных режимов работы контролируемого трансформатора в режиме реального времени. В процессе регистрации таких режимов в памяти фиксируются графики изменения напряжений и токов контролируемого трансформатора, а также последовательность срабатывания систем РЗА.

    Особенности модуля регистратора аварийных режимов работы трансформатора M2

    Основанием для начала регистрации в модуле аварийных режимов работы трансформатора M2 являются:

    • превышение потребляемых трансформаторами токов выше заданного значения в течение времени, превышающего два периода напряжения на трансформаторе;
    • повышение или понижение напряжения на обмотках трансформатора относительно допустимого диапазона рабочих напряжений;
    • изменение состояния любой из защит системы РЗА трансформатора;
    • включение одного из трех электротехнических устройств, связанных с контролируемым трансформатором (включение выключателей, разъединителей и т.д.).

    Длительность записи каждого аварийного эпизода, хранимого в энергонезависимой памяти модуля M2, равняется длительности самого эпизода, плюс два периода питающей сети до момента возникновения эпизода, и плюс два периода питающей сети после окончания аварийного эпизода в работе трансформатора.

    Технические характеристики модуля регистратора аварийных режимов работы трансформатора M2

    Контролируемые параметры Каналы Диапазон входных значений Источник сигнала
    Напряжения трех фаз стороны ВН трансформатора 3 (0,5÷1,5)UN Датчики DB-2 модуля М3,
    ТН
    Напряжения трех фаз стороны СН/НН трансформатора 3 (0,5÷1,5)UN Датчики DB-2 модуля М3,
    ТН
    Токи трех фаз стороны ВН трансформатора 3 (1,0÷10,0)IN Датчики IFCT-5 модуля М3,
    Датчики IFCT-5
    Токи трех фаз стороны СН/НН трансформатора 3 (1,0÷10,0)IN Датчики IFCT-5
    Выходные сигналы систем РЗА трансформатора 12 24÷220 В Контакты РЗА
    Сигналы синхронизации 3 24÷220 В -

    Аналоговые сигналы, регистрируемые модулем M2, могут поступать с внутренней шины модуля (только каналы напряжений ВН/СН и токов нагрузки ВН по шине с модуля контроля состояния вводов "Bushing Monitor" - М3), а могут быть подключены к внешним клеммам. Все входные аналоговые цепи модуля M2 имеют защиту от перенапряжений.

    Все логические сигналы, отображающие работу систем РЗА трансформатора, имеют гальваническую изоляцию внешних входных цепей, от внутренних цепей модуля, в 2500 Вольт.

    Дополнительные технические параметры модуля M2.

    • Максимальное непрерывное время записи одного аварийного эпизода до 5 минут.
    • Общее время всех аварийных эпизодов, хранимых в памяти модуля – до 2 часов. После заполнения всей памяти производится повторная запись информации поверх наиболее «старых» аварийных эпизодов.
    • Временное разрешение всех регистрируемых аналоговых и логических сигналов составляет 0,001 секунды.

    Информация, собираемая в модуле регистрации аварийных режимов, в системе «TDM» предназначена для:

    • анализа переходных процессов в трансформаторе, оценки влияния сквозных токов короткого замыкания, протекающих через трансформатор, на его техническое состояние;
    • учета влияния повышений напряжения на остаточный ресурс главной изоляции трансформатора;
    • для запуска алгоритма контроля изменений формы обмоток трансформатора после протекания по обмоткам токов короткого замыкания.

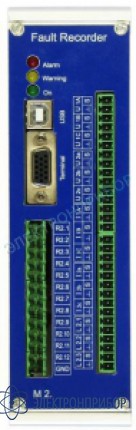

    Индикация о текущем техническом состоянии модуля осуществляется при помощи трех светодиодов разного цвета, расположенных вверху справа.

    При помощи стандартного выносного пульта можно проводить только настройку порта связи при первичной наладке, остальные параметры настраиваются по каналам связи через интерфейсы модуля "Main Monitor" - М0, или при помощи разъема USB на лицевой панели модуля "Fault Recorder". Выносной пульт подключается к 15-штырьковому разъему "Terminal" расположенному ниже разъема USB.

    Ниже разъема Terminal располагаются клеммы, предназначенные для подключения цифровых линий от цепей РЗА. Первоначально все входные цепи этих линий рассчитаны на напряжение 200–220 Вольт переменного или постоянного напряжения. Если контролируемая цепь будет питаться от напряжения 24 вольта, то внутри модуля необходимо переставить соответствующую перемычку.

    Аналоговые входные сигналы подключаются к модулю при помощи клемм справа внизу. Здесь можно подключить 6 напряжений и 6 токов. Три линии L1 - L3 используются для ввода синхронизирующих сигналов, или для регистрации еще трех дополнительных аналоговых сигналов.
