M1 — модуль контроля температуры трансформатора
Код товара: 36118-
-
Производитель
Назначение модуля контроля температуры трансформатора М1
Модуль «t° Monitor» (М1) предназначен для контроля над температурой трансформаторов, для регистрации токов электрических двигателей, запускающих охладители, выявления изменений контролируемых параметров, включение систем сигнализации.
Состав технических средств модуля М1 контроля температур:
- микропроцессорный модуль «t° Monitor» (далее по тексту – модуль);
- набор датчиков контроля токов;
- датчик контроля напряжения;
- набор датчиков регистрации температуры;
- программное обеспечение для считывания информации в компьютер.
Описание модуля контроля температуры трансформатора М1
Модуль М1 в целом, позволяет контролировать несколько параметров, отражающих состояние охладителей трансформатора и самого трансформатора:
- контроль токов при пуске электрических двигателей охладителей;
- диагностика токов по спектрам, выявление дефектов электродвигателей;
- расчет износа изоляции трансформатора в зависимости от перепада температур и влажности.
Основными источниками сигналов служат специально разработанные датчики «IFCT-5A».
Сигналы с датчиков регистрируются АЦП и используются для подсчета, СКЗ исходя из которого, можно сказать о том, запустился двигатель или нет. После установки тока в номинальный режим проводится диагностика по спектрам для выявления причин неполадок. Модуль М1 позволяет автоматически включать ту или иную систему охлаждения при повышении уровня температуры трансформатора.
Через заданный интервал времени модуль М1 автоматически проводит регистрацию токов включенных двигателей и производит диагностику. Полученную информацию модуль М1 хранит в энергонезависимой памяти, что позволяет также выявлять тенденции в изменении состояния спектра двигателей и перепадов температур трансформатора.
Передача информации в системы верхнего уровня производится по интерфейсу RS-485 (протоколам Modbus RTU или TCP) или USB.

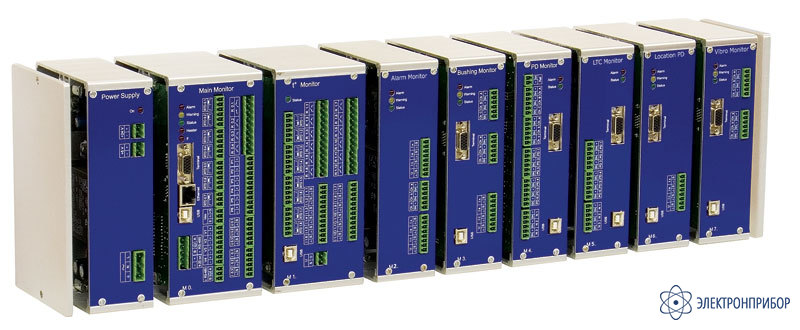

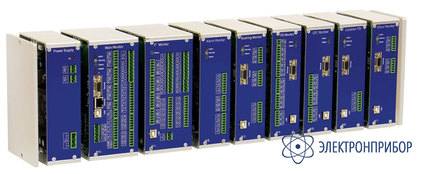

Модуль М1 эксплуатируется установленным в монтажный шкаф системы «TDM».
На лицевой панели корпуса модуля М1 располагается индикатор, отражающий текущий режим работы модуля.
Технические характеристики модуля контроля температуры трансформатора М1
Параметр Значение Количество каналов измерения тока 12 Количество каналов измерения температуры 8 Количество каналов измерения напряжения 1 Объем энергонезависимой памяти (FLASH) для хранения информации, Мб 4 Управляемые реле 12 Порты внешней связи прибора RS-485, USB Напряжение питания 5В -
-
Совместимость с M1
-
TDM P-034, комплексная система мониторинга и диагностики состояния силовых трансформаторов
Цена по запросу
Выбрать исполнение Добавить к сравнению6 вариантов исполнения
-
