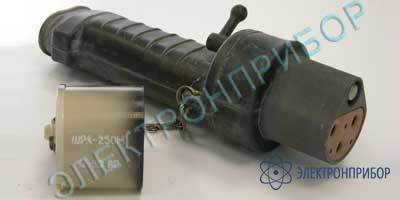

ШРА-250М — розетка
Код товара: 20574-
-
Гарантия
1 год
Назначение:
Соединители электрические аэродромного питания предназначены для соединения и разъединения цепей кабельных агрегатов питания с бортовой сетью запуска двигателей летательных аппаратов, а также применяются в народном хозяйстве. Соединитель состоит из вилки, устанавливаемой на борту летательного аппарата, и розетки, подключаемой к наземному агрегату аэродромного питания.
Разъем ШРА-250М розетка - соединитель электрический аэродромного питания с фиксированием сочлененного положения, т.е. имеющий замок.
Материалы:
Контакты (штырь-гнездо) изготовлены из медных сплавов; изоляторы - прессматериал; корпуса, ручки, прижимы, втулки - алюминиевый сплав; чехлы, колпачки - смесь резиновая. Гнезда розеток покрываются серебром; штыри вилок - никелем; корпуса, втулки, прижимы, ручки - анодное оксидирование.
Указания по эксплуатации:
Крепление кабеля к соединителю осуществляется пайкой. При применении, монтаже и эксплуатации соединителей следует руководствоваться указаниями, в соответствии с техническим описанием и инструкцией по эксплуатации ГЯО.364.006 ТО.
-
-
Основные технические параметры:
Параметр Значение Номинальная сила тока на силовых контактах, А 250 Вид тока Постоянный Напряжение, В 30 Сопротивление контактов штырь-гнездо, МОм, не более 0,01 Число сочленений 3000 Вибрация диапазон частот, Гц 5 - 600 Повышенная температура, °С +50 Пониженная температура, °С -60 Относительная влажность при 35°С 98% Масса изделия, кг, не более 0,92 Чертеж:
-
Комплект поставки ШРА-250М
№ Наименование Количество 1. Розетка кабельная ШРА-250М 1
