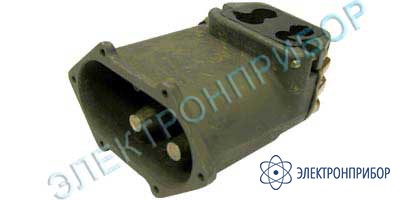

ШРАП-500 — вилка

Код товара: 20559
    • Гарантия

      1 год

    Назначение:

    Соединители электрические аэродромного питания предназначены для соединения и разъединения цепей кабельных агрегатов питания с бортовой сетью запуска двигателей летательных аппаратов, а также применяются в народном хозяйстве. Соединитель состоит из вилки, устанавливаемой на борту летательного аппарата, и розетки, подключаемой к наземному агрегату аэродромного питания.

    Разъем ШРАП-500 вилка - соединитель электрический аэродромного питания без фиксации сочлененного положения, т.е. без замка.

    Материалы:

    Контакты (штырь-гнездо) изготовлены из медных сплавов; изоляторы - прессматериал; корпуса, ручки, прижимы, втулки - алюминиевый сплав; чехлы, колпачки - смесь резиновая. Гнезда розеток покрываются серебром; штыри вилок - никелем; корпуса, втулки, прижимы, ручки - анодное оксидирование.

    Указания по эксплуатации:

    Крепление кабеля к соединителю осуществляется пайкой. При применении, монтаже и эксплуатации соединителей следует руководствоваться указаниями, в соответствии с техническим описанием и инструкцией по эксплуатации ГЯО.364.006 ТО.

  • Основные технические параметры:

    Параметр Значение
    Номинальная сила тока на силовых контактах, А 500
    Вид тока Постоянный
    Напряжение, В 30
    Сопротивление контактов штырь-гнездо, МОм, не более 0,01
    Число сочленений 3000
    Вибрация диапазон частот, Гц 5 - 600
    Повышенная температура, °С +50
    Пониженная температура, °С -60
    Относительная влажность при 35°С 98%
    Масса изделия, кг, не более 0,44

    Чертеж:

  • Комплект поставки ШРАП-500

    Наименование Количество
    1. Вилка бортовая ШРАП-500 1
