УИН-35 — усилитель к ПВЕ-110
Код товара: 36798-
-
Производитель
Описание усилителя к ПВЕ-110 УИН-35:
ПВЕ состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН. С помощью усилителя УИН-35 к ПВЕ-110 возможно добавление номинального напряжения 35 кВ.

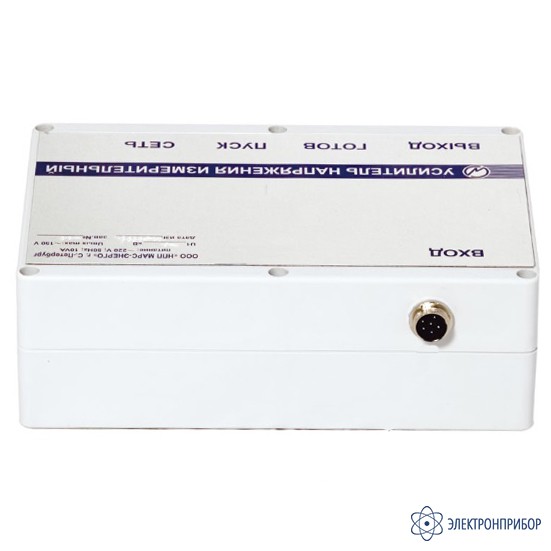

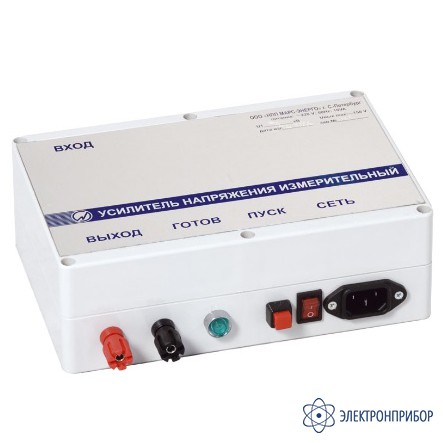

На лицевой панели усилителя УИН-35 расположены клеммы для подключения измерительного прибора (черная - нейтраль), индикатор готовности ПВЕ к работе, кнопка «Пуск» и соединитель для подключения кабеля питания 220 В и выключатель «СЕТЬ» с индикацией. На задней панели - соединитель для подключения измерительного кабеля К2.
-
-
Технические характеристики усилителя к ПВЕ-110 УИН-35:
Параметр Значение Добавочное номинальное напряжение, кВ 35 Сопротивление нагрузки, не менее, кОм 100 Емкость нагрузки, не более, нФ 5,0 Потребляемая мощность (от сети), В·А, не более 10 Габариты (высота х ширина х глубина), мм (80 х 185 х 225) ±5 Масса, кг, не более 1,5 -
Комплект поставки УИН-35
№ Наименование Количество 1 Усилитель к ПВЕ-110 УИН-35 1 -
Совместимость с УИН-35
