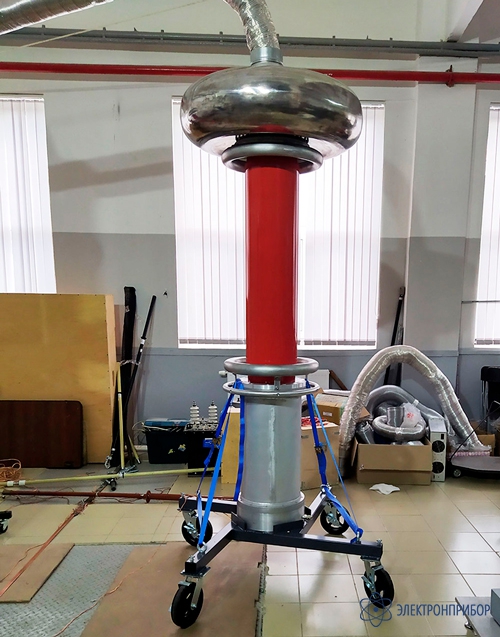

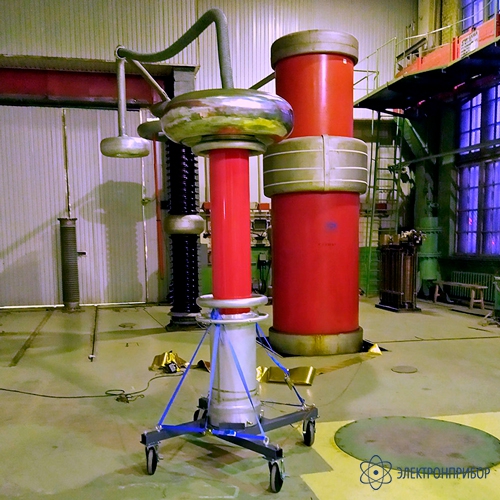

ПВЕ-500 кл. точности 0.05 — преобразователь напряжения высоковольтный емкостной

Код товара: 57530
  • 77712-20
    Преобразователь напряжения высоковольтный емкостной ПВЕ-500 кл. точности 0.05 Преобразователь напряжения высоковольтный емкостной ПВЕ-500 кл. точности 0.05 Преобразователь напряжения высоковольтный емкостной ПВЕ-500 кл. точности 0.05

    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      77712-20 до 28.02.2025

    • Производитель

      МАРС-ЭНЕРГО, Россия

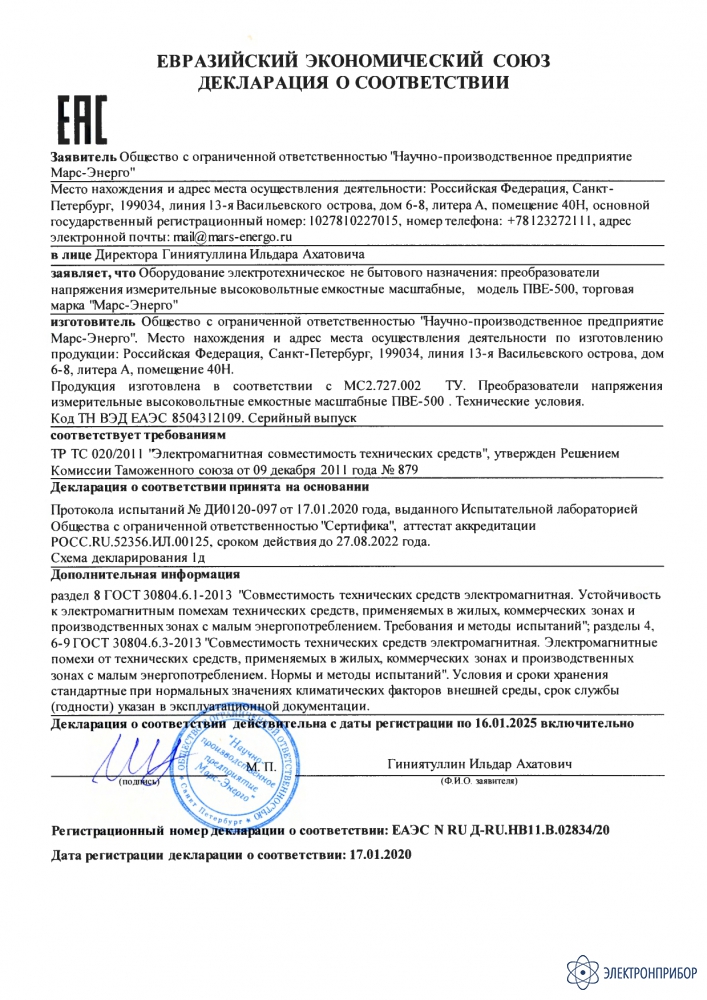

    Сертификаты

    Описание преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-500 кл. точности 0.05:

    Преобразователь напряжения измерительный высоковольтный емкостный масштабный ПВЕ-500 для поверки ИТН до 500 кВ. Класс точности 0.05. Номинальное вторичное напряжение: 100/√3; 100; 100/3; 110/√3; 110; 110/3; 120 В.

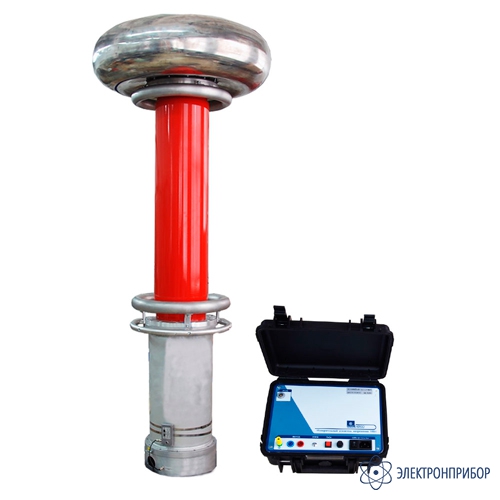

    ПВЕ-500 состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИВ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН.

    Назначение преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-500 кл. точности 0.05:

    ПВЕ-500 предназначен для аналогового масштабного преобразования высокого напряжения переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.

    ПВЕ-500 применяется для:

    • поверки рабочих измерительных трансформаторов напряжения класса точности 0,2 и менее точных класса напряжения 500 кВ в качестве эталонного средства;
    • измерений измерения высокого напряжения.

  • Технические характеристики преобразователя напряжения измерительного высоковольтного емкостного ПВЕ-500 кл. точности 0.05:

    Параметр Значение
    Номинальное входное (первичное) среднеквадратическое значение (СКЗ) напряжения переменного тока Uн номинальной частотой 50 Гц 500/√3 кВ
    Номинальное выходное напряжение 100/√3; 100; 100/3; 110/√3; 110; 110/3; 120 В
    Диапазон измерений первичного напряжения от номинального напряжения от 40 до 120 %
    Пределы допускаемой основной погрешности измерений для класса точности 0,05:
    - коэффициента масштабного преобразования напряжения δКu
    - угла фазового сдвига напряжения Δφ
    ±0,05 %
    ±2,0 мин
    Испытательное напряжение (СКЗ) переменного тока частотой 50 Гц в течение 1 мин, кВ 1,32•Uн + 15 кВ
    Общие характеристики
    Избыточное давление заполнения газом SF6:
    - номинальное
    - минимальное
    0,35 МПа
    0,25 МПа
    Электрическая емкость конденсатора блока ПП от 40 до 60 пФ
    Сопротивление нагрузки блока УИН, не менее 100 кОм
    Емкость нагрузки блока УИН, не более 5,0 нФ
    Потребляемая мощность блока УИН, не более 10 ВА
    Время непрерывной работы от сети переменного тока, не менее 8 ч
    Среднее время наработки на отказ, не менее 8000 ч
    Электропитание от сети переменного тока 207 ... 253 В, 49,8 ... 50,2 Гц
    Диапазон рабочих температур от +15 до +25 °С
    Габариты:
    - блок УИН
    - блок ПП
    2550 х 900 мм
    220 х 272 х 150 мм
    Масса, не более:
    - блок УИН
    - блок ПП
    2 кг
    140 кг

  • Комплект поставки ПВЕ-500 кл. точности 0.05

    № Наименование Количество
    1 Блок первичного преобразователя ПП (КИВ с ПТН) 1
    2 Блок измерительного усилителя напряжения УИН 1
    3 Баллон с элегазом 1
    4 Компрессор 1
    5 Блок питания компрессора 1
    6 Шланг для компрессора 1
    7 Редуктор 1
    8 Фильтр 1
    9 Комплект кабелей 1
    10 Тележка для перевозки ПП 1
    11 Документация 1
    12 Упаковочный ящик ПВЕ-500 1
    13 Упаковочный ящик экрана 1

  • Файлы для ПВЕ-500 кл. точности 0.05

Файлы для ПВЕ-500 кл. точности 0.05
