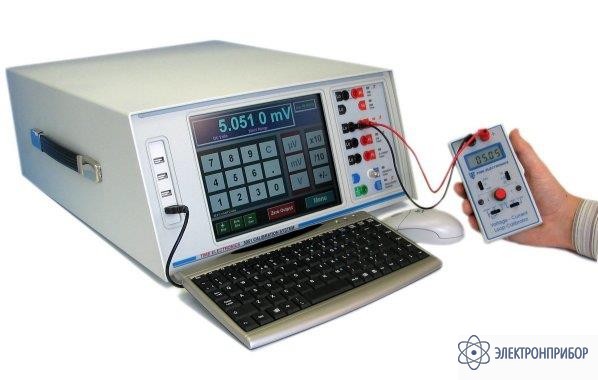

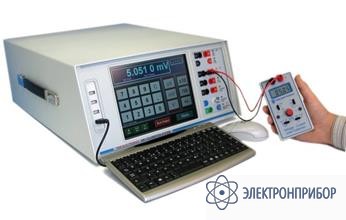

TE5051 — многофункциональный калибратор

Код товара: 32228

  • Назначение многофункционального калибратора TE5051

    Калибратор TE5051 сочетает в себе высокоточный источник опорных сигналов и прецизионный цифровой мультиметр.

    Калибратор TE5051 способен работать с широким диапазоном опорных сигналов, например, по переменному и постоянному напряжению до 1050 В, переменному и постоянному току до 22 А, а также с диапазоном сопротивления, емкости, индуктивности и частоты. Калибратор TE5051 также оснащен функцией калибровки осциллографов. В качестве мультиметра прибор может осуществлять измерение постоянного напряжения в диапазоне до 1050 В, переменного напряжения до 750В и сопротивления до 100 МОм.

    Описание многофункционального калибратора TE5051

    Калибратор TE5051 построен на 22-битовом цифроаналоговом преобразователе Time Electronics, который обеспечивает разрешение 0,25 ppm. Нелинейности и температурные коэффициенты на уровне 0,05 ppm /°C компенсируются запатентованным программным обеспечением.

    Перечень нагрузок калибратора модели TE5051 включает настольные и портативные мультиметры, измерители RLC (сопротивления, индуктивности, емкости), милливольтметры переменного и постоянного тока, индикаторы термопары, токовые клещи, магазины сопротивлений, температурные индикаторы, источники питания, генераторы сигналов, источники сигнала постоянного/переменного тока, цифровых частотомеров, осциллографов и многого другого.

    В стандартном исполнении прибор TE5051 позволяет поверять настольные и портативные мультиметры, частотомеры, омметры, милливольтметры постоянного и переменного тока, термопары и т.д. Дополнительно прибор TE5051 комплектуется средствами поверки магазинов сопротивления, испытательных зажимов, термометров сопротивления, температурных индикаторов и сенсоров, источников питания, генераторов сигнала, таймеров и осциллографов.

    Особенности многофункционального калибратора TE5051

    • Погрешность 15 ppm
    • Управляется персональным компьютером
    • Постоянное/переменное напряжение 0–1 кВ
    • Постоянный/переменный ток 0–20 А
    • Сопротивление 0–1 ГОм, декадное изменение
    • Диапазон частоты 0.1Гц – 10МГц
    • Моделирование термопары

  • Технические характеристики многофункционального калибратора TE5051

    Постоянное напряжение (+/- 3 мкВ – термическая ЭДС)
    Диапазон Годовая погрешность % Выходное сопротивление Максимальный выходной ток Разрешающая способность
    20 мВ 0.01 + 4 мкВ 10 Ом – 100 нВ
    200 мВ 0.0015 + 6 мкВ 10 Ом – 1 мкВ
    2 В 0.0015 + 20 мкВ < 0.15 Ом 20 мА 1 мкВ
    20 В 0.0015 + 150 мкВ < 0.15 Ом 20 мА 10 мкВ
    200 В 0.003 + 6 мВ < 5 Ом 20 мА 100 мкВ
    1050 В 0.005 + 30 мВ < 10 Ом 10 мА 1 мВ

    Постоянный ток
    Диапазон Годовая погрешность % Диапазон напряжений стабилизированного источника тока Разрешающая способность
    200 мкА 0.015 + 15 нА 11 В 1 нА
    2 мА 0.01 + 40 нА 11 В 10 нА
    20 мА 0.008 + 200 нА 11 В 10 нА
    200 мА 0.008 + 3 мкА 11 В 100 нА
    2 А 0.025 + 40 мкА 5 В 1 мкА
    22 А 0.06 + 2 мА 4 В 10 мкА

    Переменное напряжение 10Гц – 1 МГц (синусоида). Кварцевая стабильность 0.01%
    Диапазон Годовая погрешность %, 10 Гц – 1 кГц Годовая погрешность %, 1 кГц – 20 кГц Годовая погрешность %, 20 кГц – 100 кГц Годовая погрешность %, 100 кГц – 300 кГц Годовая погрешность %, 300 кГц – 1 МГц Максимальный выходной ток Разрешающая способность
    20 мВ 0.05 + 100 мкВ 0.05 + 150 мкВ 0.05 + 0.1 мВ 0.1 + 0.1 мВ - - 1 мкВ
    200 мВ 0.02 + 100 мкВ 0.04 + 150 мкВ 0.05 + 0.1 мВ 0.1 + 0.5 мВ - - 1 мкВ
    2 В 0.03 + 170 мкВ 0.03 + 250 мкВ 0.05 + 1 мВ 0.1 + 5 мВ 1 + 10 мВ 20 мА 10 мкВ
    20 В 0.03 + 2 мВ 0.03 + 3 мВ 0.1 + 10 Мв - - 20 мА 100 мкВ
    200 В 0.06 + 20 мВ - - - - 20 мА 1 мВ
    1050В 0.08 + 90 мВ - - - - 10 мА 10 мВ

    Сопротивление
    Диапазон Годовая погрешность % Макс. мощность
    1 Ом 0.08 0.1 Вт
    10 Ом 0.007 0.1 Вт
    100 Ом 0.003 0.1 Вт
    1 кОм 0.002 0.1 Вт
    10 кОм 0.002 0.1 Вт
    100 кОм 0.003 0.1 Вт
    1 МОм 0.015 200 В
    10 МОм 0.1 200 В
    100 МОм 1 200 В
    1 ГОм 10 200 В

    Переменный ток 20Гц – 1 кГц (синусоида)
    Диапазон Годовая погрешность % Диапазон напряжений стабилизированного источника тока Разрешающая способность
    200 мкА 0.07 + 300 нА 8 В 10 нА
    2 мА 0.05 + 300 нА 8 В 10 нА
    20 мА 0.05 + 3 мкА 8 В 0.1 мкА
    200 мА 0.05 + 30 мкА 8 В 1 нА
    2 А 0.1 + 1 мА 3.5 В 10 мкА
    22 А 0.2 + 10 мА 3 В 0.1 мА

    Частота 10 МГц
    Годовая погрешность, % 0.1 Гц – 10 МГц, ± 0.002 %

    Эмуляция термопар
    -270 - 1800° C, ± 0.3° C/год
