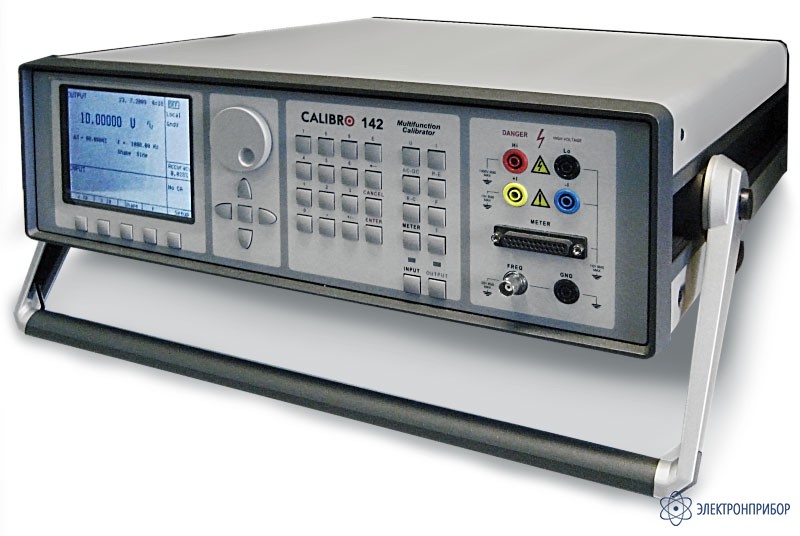

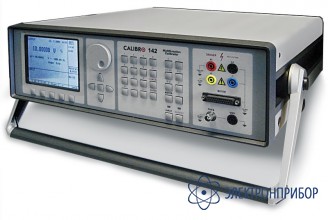

CALIBRO 142 — многофункциональный калибратор

Код товара: 43389
  • 39949-15
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      39949-15 до 07.02.2025

    • Производитель

      Meatest, Чехия

    Описание калибратора CALIBRO 142:

    Многофункциональный калибратор Calibro 142 представляет собой точный источник постоянного и переменного тока и напряжения, ориентированный на применение в калибровочных лабораториях и контрольно-измерительных системах и предназначенный для калибровки приборов, измеряющих электрические величины.

    Основное назначение калибратора— генерация точных значений электрических величин, в частности, постоянного и переменного тока и напряжения. Диапазон напряжений от 0 мВ до 1000 В, диапазон токов— от 0 мА до 30 А. При использовании 50-витковой токовой катушки (опция 140-50), диапазон токов при калибровке токоизмерительных клещей может быть расширен до 1000 А. Наименьшая погрешность постоянного напряжения составляет 15·ppm, переменного напряжения—250 ppm, постоянного тока — 130 ppm и переменного тока — 550 ppm. Максимальный диапазон частот— от 20 Гц до 100 кГц.

    Помимо генерации тока и напряжения, калибратор способен вырабатывать заданные мощность и энергию. В режиме генерации мощности напряжение устанавливается в диапазоне до 240В, ток— в диапазоне до 20А на переменном и постоянном токе. На переменном токе также возможна установка сдвига фаз между напряжением и током. Сдвиг фаз может выражаться в градусах или в форме коэффициента мощности. Функцию генерации мощности можно использовать для калибровки ваттметров, преобразователей мощности и измерителей коэффициента мощности. Функция генерации энергии применяется для испытаний электросчетчиков. Встроенный генератор калибратора может работать в двух режимах. Эти функции позволяют калибровать осциллографы в диапазоне частот до 20 МГц с помощью прямоугольного сигнала с калиброванной амплитудой, частотой и коэффициентом заполнения.

    Калибратор также обеспечивает эмуляцию датчиков температуры на основе термопар и резистивных датчиков температуры. Имитируются наиболее широко применяемые типы термопар— R, S, B, J, T, E, K и N. Компенсация холодного спая термопары может выполняться вручную путем ввода поправки с клавиатуры передней панели или автоматически с использованием специального кабельного адаптера (опция140-01). Этот адаптер оборудован встроенным датчиком Pt100, который регистрирует температуру окружающего воздуха и позволяет таким образом в точности компенсировать влияние холодного спая. Предусмотрена имитация датчиков температуры на базе Pt и Ni во всем диапазоне температур. Погрешность имитируемых резистивных датчиков температуры составляет 0,04…0,5 °C, а датчиков температуры на основе термопар— 0,4…4,3°C.

    Встроенный технологический мультиметр позволяет непосредственно измерять и калибровать отклик преобразователей электрических величин различных типов, подавая на них калиброванный сигнал с одновременным снятием выходного сигнала.

    Калибратор оснащен еще целым рядом функций, упрощающих управление и выполнение измерений. К их числу относятся установка относительного или абсолютного отклонения, отображение погрешности амплитуды выбранного выходного сигнала, процедура калибровки с простой перекалибровкой и другое. На передней панели калибратора располагается большой цветной дисплей, на котором отображается вся необходимая информация. Калибратор оборудован интерфейсами RS-232 и GPIB. Он полностью совместим с калибровочным программным обеспечением CALIBER компании Meatest.

    Особенности калибратора CALIBRO 142:

    • Постоянное и переменное напряжение до 1000 В, погрешность 1,5·ppm/год;
    • Постоянный и переменный ток до 30А;
    • Сопротивление до 1000 МОм, емкость до 100 мкФ;
    • Имитация датчиков температуры на базе термопар и резистивных датчиков температуры;
    • Генератор с частотой выходного сигнала до 20МГц;
    • Имитация электрической сети до 240В / 20А;
    • Встроенный технологический мультиметр;
    • Интерфейсы GPIB и RS-232.

  • Технические характеристики калибратора CALIBRO 142:

    Параметр Значение
    Постоянное и переменное напряжение
    Диапазон напряжений: 0…1000 В
    Частота выходного сигнала: 20 Гц…100 кГц
    Разрешение: 6 Ѕ разрядов
    Диапазон % от значения + константа в мкВ % от значения + константа в мкВ % от значения + константа в мкВ % от значения + константа в мкВ
    Пост. ток 20 Гц…10 кГц 10…50 кГц 50…100 кГц
    0…20 мВ 0,005 + 6 0,2 + 30 0,20 + 30 1,0 + 30
    20…200 мВ 0,0015 + 8 0,1 + 80 0,15 + 120 0,3 + 120
    200 мВ…2?В 0,0012 + 10 0,018 + 100 0,05 + 200 0,2 +1000
    2…20?В 0,0010 + 50 0,018 + 1000 0,05 + 6 000 0,2 + 10 000
    20…240?В 0,0015 + 500 0,018 + 10 000 -- --
    240…1000 В 0,005 + 20 000 0,03 + 200 000 * -- --
    Постоянный и переменный ток
    Диапазон токов: 0…30 А
    Диапазон частот: 20 Гц…10 кГц
    Разрешение: 6 Ѕ разрядов
    Диапазон % от значения + константа в мкА % от значения + константа в мкА % от значения + константа в мкА % от значения + константа в мкА
    Пост. ток 20 Гц…1 кГц 1…5 кГц 5…10 кГц
    1…200 мкА 0,05 + 0,02 0,15 + 0,02 0,30 + 0,22 --
    200 мкА…2 мА 0,02 + 0,1 0,07 + 0,2 0,20 + 1 0,50 + 1,4
    2…20?мА 0,01+0,6 0,05 + 1 0,20 + 10 0,50 + 14
    20…200?мА 0,01+6 0,05 + 10 0,20 + 100 0,50 + 140
    200 мА…2 А 0,015 + 100 0,05 + 100 -- --
    2…20?А 0,02 + 2 000 0,10 + 6 000 -- --
    20…30 А * [0,02 + 0,003* (1-20)] + 2000 [0,1+0,003* (1-20)]+6 000 -- --
    Генерация негармонических сигналов
    Диапазон напряжений: 1 мВ…200 В
    Диапазон токов: 100 мкА…2 А
    Форма выходного сигнала: Прямоугольный (положительный, отрицательный, симметричный), пилообразный?A, пилообразный?B, треугольный, ограниченный синусоидальный с фиксированным коэффициентом нелинейных искажений k?=?13,45%
    Погрешность пикового значения: 0,3% + 50 мкВ
    Отображаемые значения: Пиковое, среднеквадратичное (расчетное)
    Диапазон частот: 1000 Гц для переменного напряжения, 120 Гц для переменного тока
    Сопротивление и емкость
    Диапазон сопротивлений: 0…1000 МОм
    Диапазон емкостей: 900 пФ…100 мкФ
    Разрешение: 4 разряда
    Диапазон сопротивлений % от значения + константа в мОм Диапазон токов Диапазон емкостей % от значения + константа в пФ
    0…10?Ом 0,03 + 5 400 мкА…100 мА 700 пФ…1 нФ 0,5 + 15
    10…33?Ом 0,015 + 5 400 мкА…100 мА 1…3,3 нФ 0,5 + 5
    33…100?Ом 0,010 + 5 400 мкА…100 мА 3,3…10 нФ 0,5
    100…330?Ом 0,010 + 5 400 мкА…40 мА 10…33 нФ 0,5
    330 Ом…1?кОм 0,010 400 мкА…11 мА 33…100 нФ 0,5
    1…3,3 кОм 0,010 100 мкА…6 мА 100…330 нФ 1
    3,3…10 кОм 0,010 20 мкА…2 мА 330 нФ…1 мкФ 1
    10…33 кОм 0,010 4…600 мкА 1…3,3 мкФ 1,5
    33…100 кОм 0,010 1…200 мкА 3,3…10 мкФ 1,5
    100…330 кОм 0,010 1…60 мкА 10…100 мкФ 2,0
    330 кОм…1 МОм 0,010 0,2…20 мкА
    1…3,3 МОм 0,020 40 нА…6 мкА
    3,3…10 МОм 0,050 10 нА…2 мкА
    10…33 МОм 0,1 10…600 нА
    33…100 МОм 0,2 10…180 нА
    100…1000 МОм 0,5 4…20 нА
    Мощность и энергия постоянного и переменного тока
    Диапазон напряжений: 0,2…240 В
    Диапазон токов: 2?мА…20 А
    Диапазон мощностей: 0,0004…2,4 кВА
    Время измерения: 1,1…1999 с
    Диапазон частот: Постоянный ток, переменный ток от 40 до 400 Гц
    Погрешность частоты: 0,005 %
    Погрешность значений переменного и постоянного тока
    Диапазон токов % от значения + константа в мкА
    2…20?мА 0,05 + 2
    20…200?мА 0,05 + 10
    200 мА…2 А 0,05 + 100
    2…20?А 0,05 + 2000
    Погрешность сдвига фаз
    Диапазон частот Погрешность сдвига фаз d?, °
    40…200 Гц 0,15
    200…400 Гц 0,25
    Погрешность
    Погрешность мощности переменного тока:
    Погрешность мощности постоянного тока:
    Погрешность коэффициента мощности:
    Генератор сигналов
    Общий диапазон частот: 0,1 Гц…20 МГц
    Разрешение: 6 разрядов
    Погрешность частоты: 0,005 %
    Режимы: • прямоугольный ШИМ-сигнал (PWM) с калиброванными коэффициентом заполнения, частотой и амплитудой
    • высокочастотный прямоугольный сигнал (HF) с калиброванными частотой и амплитудой
    Режим широтно-импульсной модуляции (PWM)
    Диапазон напряжений % от значения + константа в мкВ
    1…20 мВ 0,2 + 50
    20…200 мВ 0,1 + 50
    200 мВ…2?В 0,1
    2…10 В 0,1
    Высокочастотный режим (HF)
    Диапазон частот: 0,1 Гц…20 МГц
    Выходной импеданс: 50 Ом
    Форма выходного сигнала: Прямоугольный, симметричный
    Размах амплитуды выходного сигнала: 4 В
    Амплитуда выходного сигнала: 0, -10, -20, -30 дБ ± 1 дБ
    Погрешность амплитуды: 10 %
    Время нарастания и спада: < 3 нс
    Имитация резистивных датчиков температуры
    Тип Диапазон -200…+250 °C Диапазон 250…850 °C
    Pt100 0,1 °C 0,3 °C
    Pt200 0,1 °C 0,2 °C
    Pt1000 0,2 °C 0,4 °C
    Ni100 0,07 °C --
    Имитация резистивных датчиков температуры
    Диапазон, °C -50…0 0…400 400…1000 1000…1767
    Погрешность, °C 2,0 1,5 0,9 1,0
    Диапазон, °C -50…0 0…250 250…1400 1400…1767
    Погрешность, °C 1,8 1,5 1,0 1,0
    Диапазон, °C 400…800 800…1000 1000…1500 1500…1820
    Погрешность, °C 1,9 1,1 1,0 0,9
    Диапазон, °C -210…-100 -100…150 150…700 700…1200
    Погрешность, °C 0,6 0,4 0,3 0,4
    Диапазон, °C -200…-100 -100…0 0…100 100…400
    Погрешность, °C 0,6 0,4 0,3 0,4
    Диапазон, °C -250…-100 -100…280 280…600 600…1000
    Погрешность, °C 0,9 0,3 0,2 0,2
    Диапазон, °C -200…-100 -100…480 480…1000 1000…1372
    Погрешность, °C 0,7 0,4 0,4 0,5
    Диапазон, °C -200…-100 -100…0 0…580 580…1300
    Погрешность, °C 1,0 0,5 0,5 0,5
    Встроенный технологический мультиметр
    Функция Диапазон Погрешность, % Разрешение / диапазон
    Постоянное напряжение (DCV) 0…±20 В 0,01 % + 300 мкВ 100 мкВ / 20 В
    Постоянный ток 0…±25 мА 0,015 % + 300 нА 100 нА / 20 мА
    Постоянное напряжение (mVDC) 0…±2 В 0,02 % + 7 мкВ 20 мВ?/ 100 нВ, 200 мВ?/?1 мкВ, 2 В?/ 10 мкВ
    Сопротивление * 0…2,5 кОм 0,02% + 10 мОм 20 Ом / ?l мОм, 200?Ом / l?мОм, 2?кОм / 10 мОм
    Частота 1 Гц…15 кГц 0,005 10 мкГц…0,1 Гц
    Имитация датчиков температуры на базе термопар -250…+1820 °C 0,4…2,5 °C 0,01 °C
    Имитация резистивных датчиков температуры -200…+850 °C*3 0,1 °C 0,1 °C
    Общие данные
    Время прогрева: 60 мин.
    Рабочий диапазон температур: 23 ± 10 °C
    Диапазон температур хранения: 0…40 °C при относительной влажности ниже 80 %
    Опорная температура: 23 ± 2 °C
    Размеры: 450 x 480 x 150 мм
    Масса: 22 кг
    Напряжение сети: 230 В, 50 Гц
    Потребляемая мощность: Макс. 250 ВА

  • Комплект поставки CALIBRO 142

    № Наименование CALIBRO 142 CALIBRO 142 set CALIBRO 142i
    1 Многофункциональный калибратор CALIBRO 142 1 1 1
    2 Шнур питания 1 1 1
    3 Инструкция 1 1 1
    4 Набор тестовых проводов (опции 10 и 11) 1 1 1
    5 Набор кабелей (опции 40, 60, 70, 80) 1 1 -
    6 CD 1 1 1
    7 Кабель RS-232 1 1 1
    8 Caliber (ПО для автоматической калибровки измерительных приборов) - 1 -
    9 Cертификат калибровки производителя - 1 -
