СКАТ-АВН70 — активная высоковольтная нагрузка
Код товара: 62583-
-
Гарантия
18 месяцев
Назначение активной высоковольтной нагрузки СКАТ-АВН-70:
Нагрузка предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа СКАТ-70М (М1), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ 50/70; АИД-70М; АИД-70Ц и подобных.

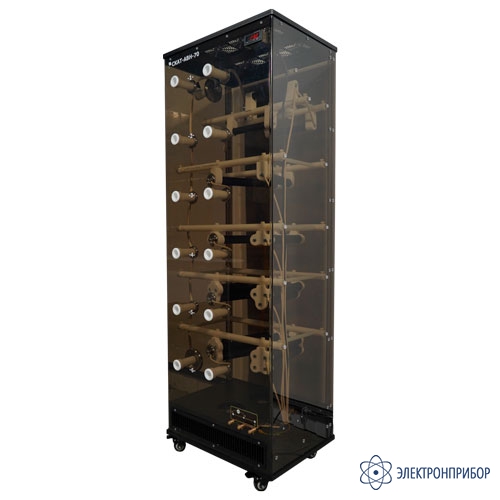

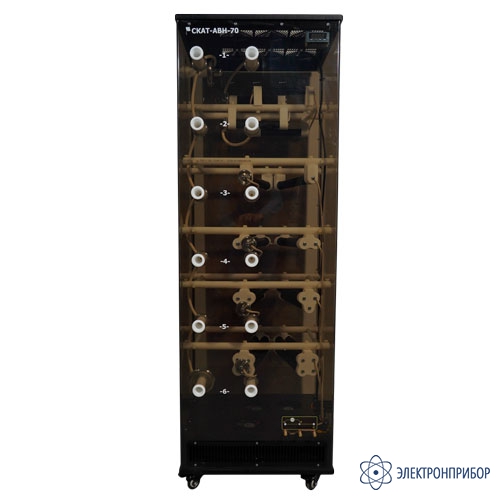

Активная высоковольтная нагрузка СКАТ-АВН-70 выполнена в виде передвижного лабораторного шкафа, устанавливаемого рядом с объектом испытаний на ограждаемой испытательной площадке. В качестве элементов нагрузки используются модули, представляющие собой сборки из термостойких высоковольтных резисторов.
Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции. Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.

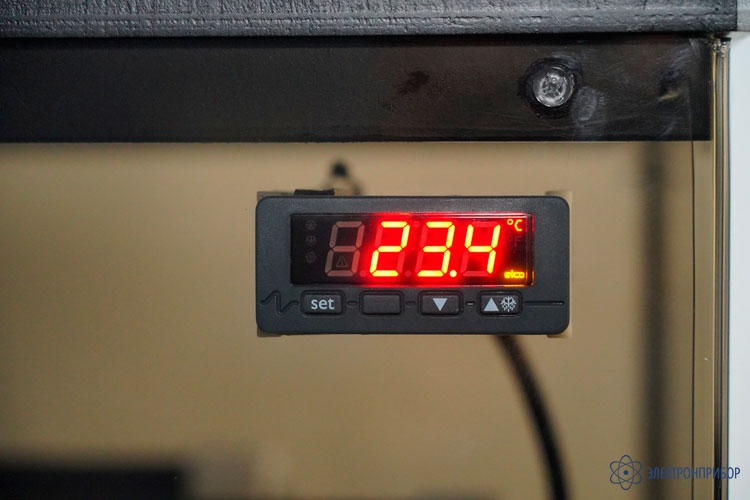

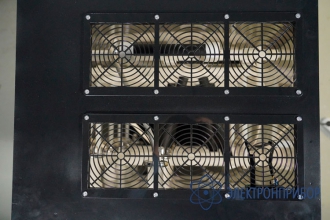

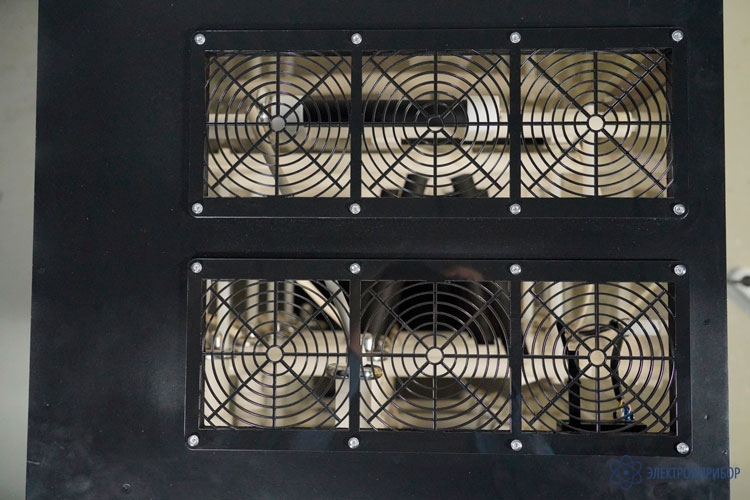

Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа 30 °C.

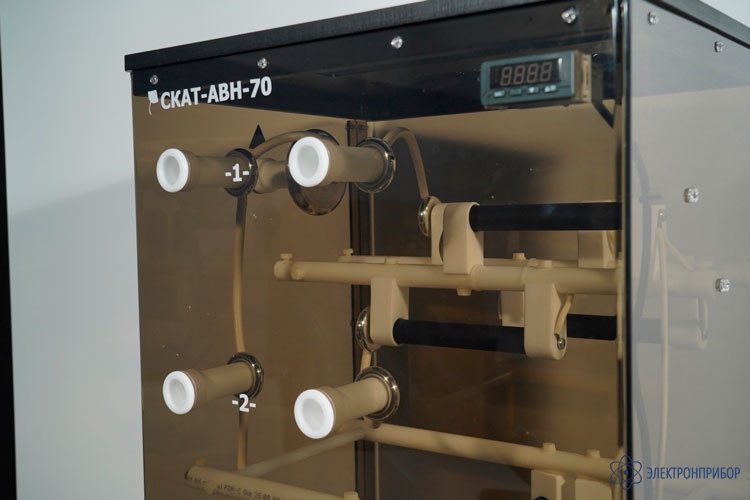

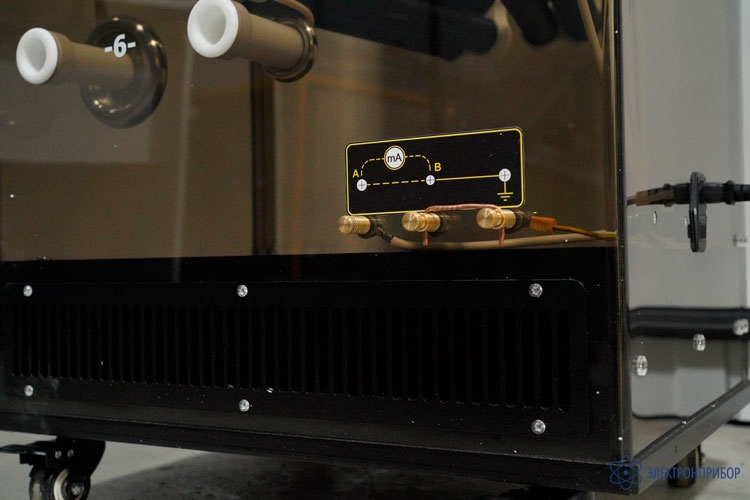

Схема включения нагрузки предусматривает подключение эталонного амперметра между клеммами в нижней части шкафа. Для защиты низковольтной цепи нагрузки установлены разрядники. На передней стенке шкафа находятся высоковольтные разъемы для подключения высоковольтных перемычек, выбирающих активные ступени, и высоковольтный вход для нагружаемого устройства. Используя параллельное соединение различных ступеней можно изменять номинал нагрузки в широких пределах.
Опционально вместе с нагрузкой поставляется импульсный конденсатор СКАТ ИК-100-0,4, который требуется для корректного проведения метрологических испытаний на постоянном токе (при его использовании у приборов, использующих однополупериодное выпрямление, амплитуда пульсаций выходного напряжения не будет превышать 3 % во всем диапазоне нагрузок).
-
-
Технические характеристики активной высоковольтной нагрузки СКАТ-АВН-70:
Параметр Значение Наибольшее рабочее напряжение постоянного тока, кВ 70 Наибольшее амплитудное значение переменного тока частотой 50 Гц, кВ 70 Число ступеней нагрузки 6 Номинальное сопротивление первой ступени, МОм 68 ± 5 % Номинальное сопротивление второй ступени, МОм 22,4 ± 5 % Номинальное сопротивление третей ступени, МОм 14,1 ± 5 % Номинальное сопротивление четвертой ступени, МОм 6,6 ± 5 % Номинальное сопротивление пятой ступени, МОм 2,4 = 5 % Номинальное сопротивление шестой ступени, МОм 1,35 ± 5 % Максимальная рассеиваемая мощность первой ступени, не менее Вт 80 Максимальная рассеиваемая мощность второй ступени, не менее Вт 250 Максимальная рассеиваемая мощность третьей ступени, не менее Вт 350 Максимальная рассеиваемая мощность четвертой ступени, не менее Вт 750 Максимальная рассеиваемая мощность пятой ступени, не менее Вт 1500 Максимальная рассеиваемая мощность шестой ступени, не менее Вт 2000 Габаритные размеры, глубина х ширина х высота, не более, мм 435 х 550 х 1620 Масса, кг 50 Максимальная суммарная рассеиваемая мощность, Вт 3500 Время работы при максимальной мощности, час 1 Емкость конденсатора (опционально), мкФ 0,4 Масса конденсатора (опционально), кг 29 Электропитание, Гц от сети переменного тока частотой 50 ± 1 напряжением 220 В ±10 % Максимальная полная мощность, потребляемая системой охлаждения не более, ВА 200 -
Комплект поставки СКАТ-АВН70

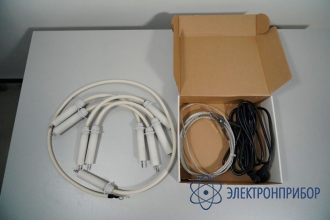

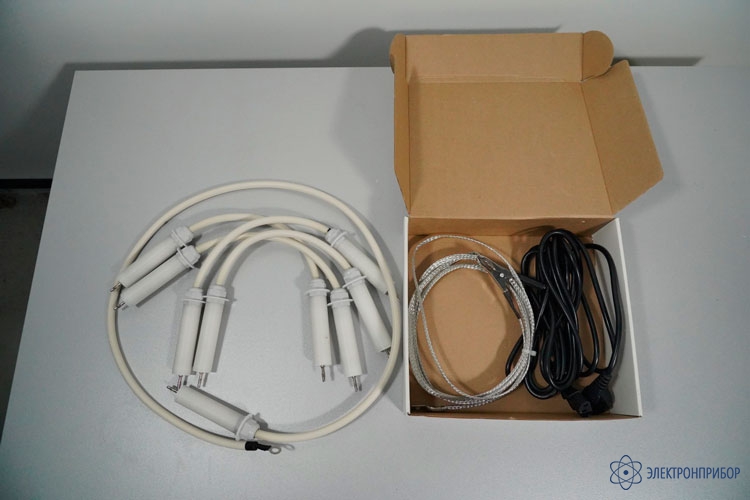

№ Наименование Количество 1 Высоковольтная нагрузка СКАТ-АВН-70 (СТСК.434319.010) 1 2 Высоковольтная перемычка (СТСК.434319.010 ВП) 4 3 Перемычка миллиамперметра 1 4 Высоковольтный провод для подключения нагрузки 1 5 Кабель питания системы охлаждения 1 6 Провод заземления 1 7 Паспорт (СТСК.434319.010 ПС) 1 -
