РВН15, РВН 15

РВН-15 — резистивная высоковольтная нагрузка

Код товара: 67944
  • Назначение резистивной высоковольтной нагрузки РВН-15:

    Резистивная высоковольтная нагрузка РВН-15 представляет собой магазин сопротивлений и предназначена для проведения метрологических поверок, калибровок и аттестаций различных типов измерителей параметров безопасности электрооборудования (Chroma, ClareHal, GPI, GPT, Omnia, Guardian и др.), а также многофункциональных пробойных установок (УПУ) и высоковольтных анализаторов.

    Описание резистивной высоковольтной нагрузки РВН-15:

    РВН-15 является вспомогательным испытательным оборудованием.

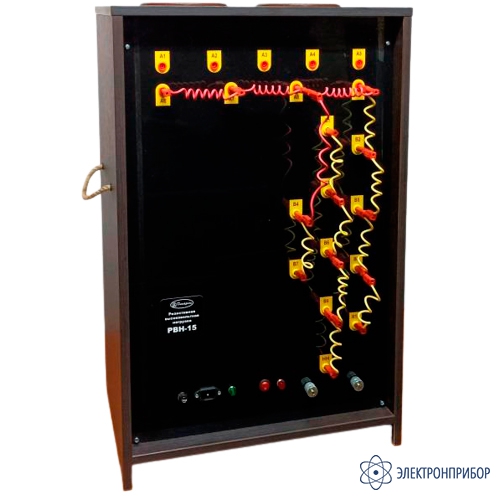

    Выводы резистивных модулей РВН-15 расположены на передней панели, что позволяет коммутировать требуемые значения сопротивлений.

    РВН-15 представляет собой шкаф, устанавливаемый рядом с объектом испытаний на ограждае-мой испытательной площадке.

    В качестве элементов нагрузки используются модули, представляющие собой сборки из термо-стойких высоковольтных резисторов, впаянных в печатные платы. Передняя панель и внутренний кар-кас изготавливаются из диэлектрического материала.

    Все соединения между модулями внутри корпуса РВН-15 выполнены специальным высоковольтным проводом с высокотемпературной силиконовой изоляцией.

    Для эффективного отвода тепла, выделяющегося на резистивных сборках, РВН-15 имеет систему принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, в верхней пане-ли корпуса предусмотрены отверстия для выхода воздуха.

    Автоматическое (аварийное) включение вентиляторов осуществляет термореле со встроенным датчиком температуры.

    Схема подключения РВН-15 предусматривает возможность ее работы в режимах заземленной и незаземленной нагрузки, а также подключения эталонного амперметра между клеммами «НН» и «Земля».

    РВН-15 может быть использована для измерения коэффициента искажения синусоидальности кривой напряжения.

    Для защиты низковольтной цепи нагрузки установлены разрядники.

  • Технические характеристики резистивной высоковольтной нагрузки РВН-15:

    Параметр Значение
    Значения сопротивлений (R), которые могут быть реализованы в магазине РВН-15
    Значения R №1 50 кОм*
    №2 67 кОм*
    №3 80 кОм*
    №4 100 кОм*
    №5 125 кОм*
    №6 143 кОм*
    №7 167 кОм*
    №8 200 кОм*
    №9 250 кОм*
    №10 400 кОм*
    №11 500 кОм*
    №12 600 кОм*
    №13 700 кОм*
    №14 1 МОм
    №15 1,5 МОм
    №16 2 МОм
    №17 3 МОм
    №18 4 МОм
    №19 5 МОм
    №20 8 МОм
    №21 9 МОм
    №22 10 МОм
    №23 11 МОм
    №24 12 МОм
    №25 13 МОм
    №26 58 МОм
    №27 100 МОм
    №28 144 МОм
    №29 170 МОм
    №30 250 МОм
    №31 400 МОм
    №32 500 МОм
    №33 640 МОм
    №34 752 МОм
    №35 1000 МОм
    * - значения напряжений до 10 кВ
    Общие характеристики
    Диапазон сопротивлений 50 кОм … 1000 Мом
    Максимальное напряжение 15 кВ
    Погрешность R Не более 5%
    Максимальная рассеиваемая мощность 2000 Вт
    Размеры, мм 810 х 520 х 312
  • Комплект поставки РВН-15

    Наименование Количество
    1 Резистивная высоковольтная нагрузка РВН-15 1
