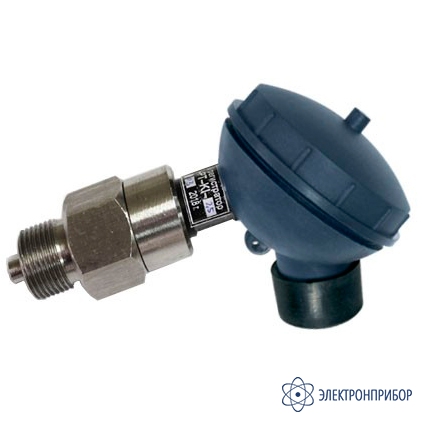

EClerk-USB–PT–Kl — автономный регистратор (логгер) избыточного давления и температуры

Код товара: 67564

    • Гарантия

      24 месяца

    • Производитель

      РЭЛСИБ

    Назначение автономного регистратора (логгера) избыточного давления и температуры EClerk-USB–PT–Kl:

    Автономный регистратор (логгер) избыточного давления и температуры EClerk-USB–PT–Kl предназначен для автоматического измерения и архивирования значений давления через равные заданные интервалы времени с последующей обработкой накопленных данных на персональном компьютере. Регистратор может применяться в пищевой промышленности, сельском и коммунальном хозяйствах и машиностроении, на железнодорожном транспорте, ЖКХ и в других отраслях промышленности.

    Описание автономного регистратора (логгера) избыточного давления и температуры EClerk-USB–PT–Kl:

    Измеренные значения избыточного давления логгер сохраняет в собственной энергонезависимой памяти. Регистратор также контролирует температуру в месте расположения чувствительного элемента давления и сохраняет ее значения.

    ВНИМАНИЕ! Перед подключением регистратора к компьютеру убедитесь, что "запись данных" выключена.

    Электронный блок регистратора с батарейным отсеком находится в герметичной клеммной головке. Клеммная головка имеет два входа: один для подключения к USB-порту компьютера, второй для подключения зонда с чувствительным элементом. При помощи программы EClerk пользователь может самостоятельно осуществить юстировку регистратора. Для смены элемента питания или изменения режима работы регистратора достаточно открутить крышку клеммной головки.

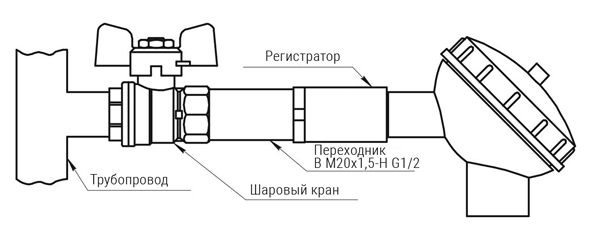

    Монтаж регистратора избыточного давления и температуры

    Программное обеспечение

    Для работы с автономными регистраторами EClerk-USB имеются 2 программы:

    Программа-конфигуратор EClerk v.1. позволяет осуществить начальную настройку логгера, а также представить данные в виде таблицы или графика с возможностью масштабирования. Данные измерений можно распечатать, сохранить в файле с уникальным расширением или экспортировать в и Excel-файл. Программа позволяет сформировать готовый Отчёт с результатами измерений.

    Программа-просмотрщик EClerk-Viewer предназначена для анализа данных, полученных с нескольких автономных usb-регистраторов EClerk-USB. Графики в программе представлены в полноэкранном формате. Имеется возможность изменения цветов графиков, масштабирования одновременного представления на графике данных в различных физических единицах при помощи автоматического расчета масштабных коэффициентов.

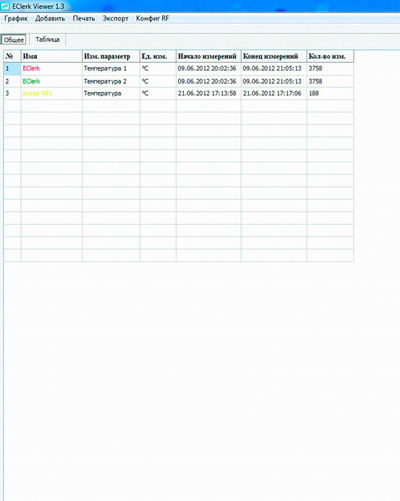

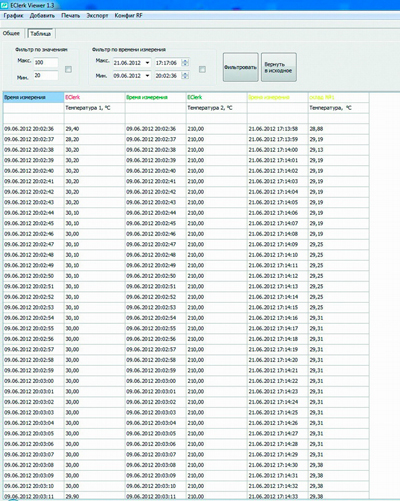

                                                                     Общие данные                                                                                 Представление данных в виде таблицы

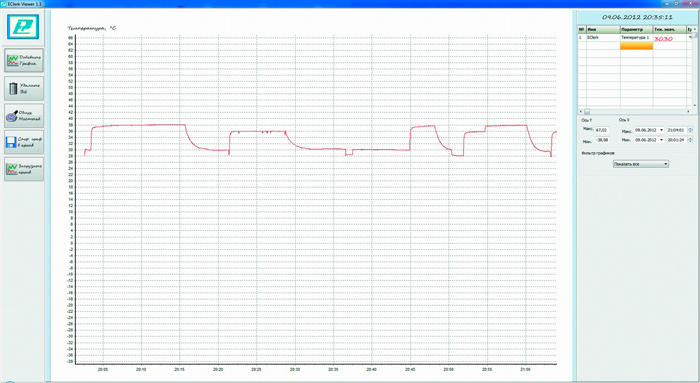

    Представление данных в виде графика

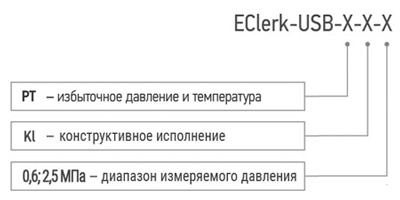

    Варианты исполнения автономного регистратора (логгера) избыточного давления и температуры EClerk-USB–PT–Kl:

    Особенности автономного регистратора (логгера) избыточного давления и температуры EClerk-USB–PT–Kl:

    • Объем памяти логгера: 60000 значений;
    • Тип записи: циклический, до заполнения;
    • Количество каналов: 2;
    • Диапазон измерения и точность: 0…0,6 или 0…2,5Мпа ±0,5%; -20…+110°С ±0,5°С;
    • Температура эксплуатации: -40…+70°С (кратковременно -50...+80°С).

  • Технические характеристики автономного регистратора (логгера) избыточного давления и температуры EClerk-USB–PT–Kl:

    Параметр Значение
    Электропитание регистратора От встроенного элемента питания номинальным напряжением 3,6 В (элемент питания ½АА) или порта USB
    Потребляемый ток по интерфейсу USB Не более 20 мА
    Диапазон измерения давления, МПа 0…0,6; 0…2,5
    Пределы допускаемой основной приведенной погрешности измерения давления ±0,5%
    Дополнительная погрешность, вызванная изменением температуры окружающего воздуха Не более 0,15% от диапазона измерения на каждые 10°C
    Разрешающая способность при измерении давления Не хуже 2×10–4 МПа
    Диапазон контроля температуры в зоне размещения чувствительного элемента давления От –20 до +110°C
    Пределы допускаемой основной абсолютной погрешности измерения температуры ±0,5°C
    Емкость памяти 30000 пар значений давления и температуры
    Период регистрации От 10 секунд до 24 часов
    Точность хода часов реального времени Не хуже 20 с/сут
    Запуск регистратора По времени или нажатием на кнопку
    Тип регистрации отсчётов давления и температуры В автономном режиме;
    в режиме «Online» («Текущие данные») с подключением к USB порту ПК
    Тип записи Циклическая или до заполнения
    Средняя наработка на отказ Не менее 20000 ч
    Средний срок службы Не менее 5 лет
    Габаритные размеры регистратора Не более 120 х 65 х 61 мм
    Масса регистратора Не более 0,12 кг
    Присоединительный размер М20х1,5

  • Комплект поставки EClerk-USB–PT–Kl

    № Наименование Количество
    1 Автономный регистратор (логгер) избыточного давления и температуры EClerk–USB–PT–Kl 1
    2 Кабель USB B / USB A для подключения к персональному компьютеру 1
    3 Руководство по эксплуатации 1

  • Файлы для EClerk-USB–PT–Kl

Файлы для EClerk-USB–PT–Kl
