EClerk-M-PT-HP — измеритель-регистратор избыточного давления и температуры

Код товара: 67544
  • 80931-21
    Измеритель-регистратор избыточного давления и температуры EClerk-M-PT-HP Измеритель-регистратор избыточного давления и температуры EClerk-M-PT-HP Измеритель-регистратор избыточного давления и температуры EClerk-M-PT-HP
    2 варианта исполнения

    • Гарантия

      24 месяца

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      80931-21 до 24.02.2026

    • Производитель

      РЭЛСИБ

    Сертификаты

    Назначение измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

    Измеритель–регистратор EClerk–М–PT предназначен для измерения и регистрации избыточного давления и температуры жидкости во времени с последующей обработкой полученной информации на персональном компьютере или мобильном устройстве. Прибор может применяться в ЖКХ для измерения и регистрации параметров теплоснабжения зданий и сооружений, в системах отопления или горячего водоснабжения зданий и сооружений, в производстве и при транспортировке для мониторинга уровня или веса жидкости, а также температуры в различных емкостях, в различном технологическом оборудовании для мониторинга избыточного давления, веса жидкости, уровня жидкости и температуры.

    Описание измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

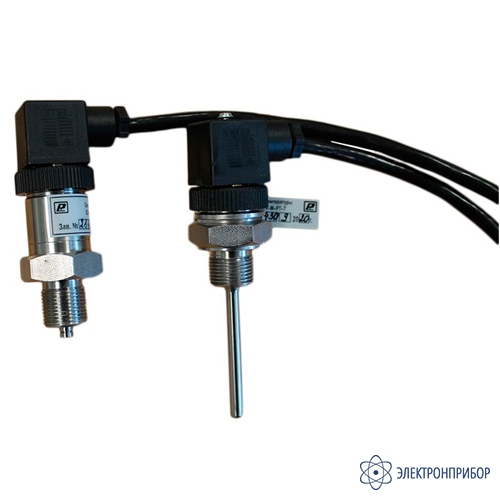

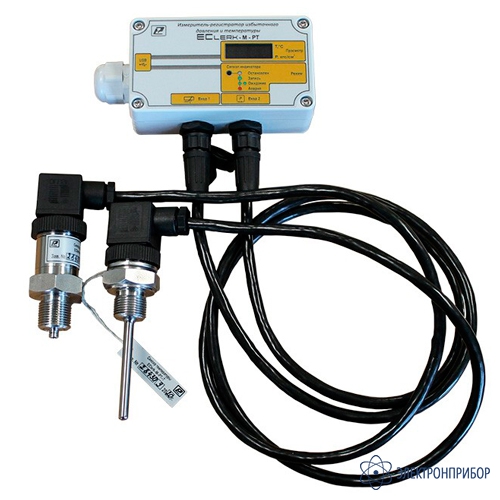

    Прибор EClerk–М–PT выполнен в климатическом исполнении УХЛ 3.1 по ГОСТ 15150–69. Прибор состоит из трёх основных частей: измерителя-регистратора, сенсора давления и сенсора температуры, а также соединителей с разъёмами для подключения сенсоров к измерителю-регистратору.

    Условия эксплуатации: до 95 % относительной влажности, 80,0…110 кПа атмосферного давления, по температуре:
    - измерителя-регистратора и соединителей: –40…+55 °С;
    - сенсоров давления и температуры: –40…+120 °С;
    Длина кабельных соединителей 1 м, увеличение длины не допускается. Степень защиты прибора включая все его составные части: IP54.

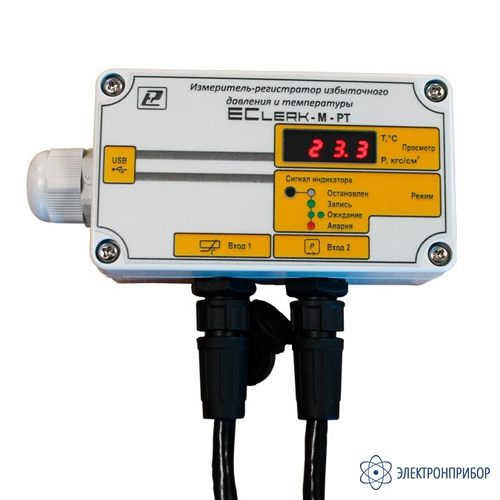

    У прибора со встроенным индикатором измеренные значения избыточного давления и температуры можно посмотреть на встроенном индикаторе путём нажатия на кнопку «Просмотр», первое нажатие - избыточное давление в кгс/см2, второе нажатие- температура в °С.

    Краткое описание порядка работы с прибором:

    • Установите в прибор элемент питания;
    • Установите на компьютере ПО: EClerk-2.0, скачав его с сайта;
    • Сконфигурируйте (настройте) прибор;
    • Установите на месте эксплуатации сенсоры температуры и давления, установите на вертикальной поверхности прибор, подключите сенсоры к прибору;
    • Начните работу по кнопке или по времени;
    • Отслеживайте текущие показания по встроенному дисплею (при его наличии);
    • Подключите прибор к ПК и загрузите данные;
    • Проанализируйте данные, при необходимости сформируйте отчёт, сконвертируйте данные в нужный формат.

    Программа EClerk 2.0

    Для работы с прибором (конфигурирование, анализ данных, формирование Отчёта) имеется программа EClerk-2.0.

    Возможности программы:

    • Настройка (конфигурирование) прибора;
    • Работа в режиме Online (USB–измеритель);
    • Фильтрация по максимальному и минимальному значению, по времени; представление данных в виде таблицы и графика, графики по температуре и по давлению строятся отдельно;
    • Подготовка Отчёта;
    • Экспорт данных в Exсel;
    • Представление данных по каналу избыточного давления в различных физических единицах с масштабированием измеренной величины, например, высота уровня жидкости в метрах.

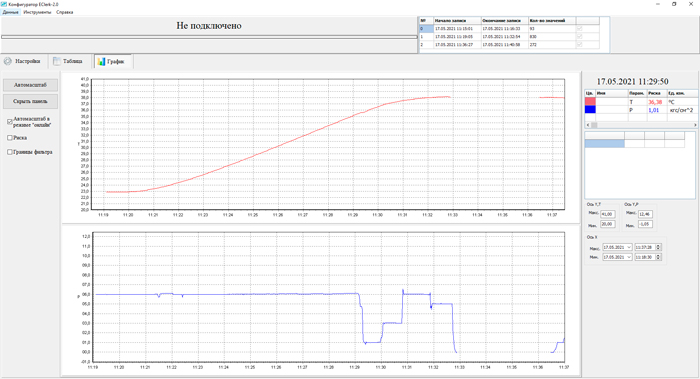

    Представление данных в виде графика

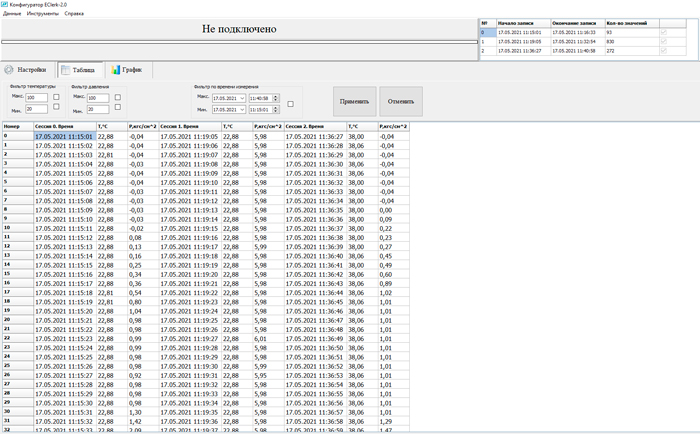

    Таблица измеренных значений

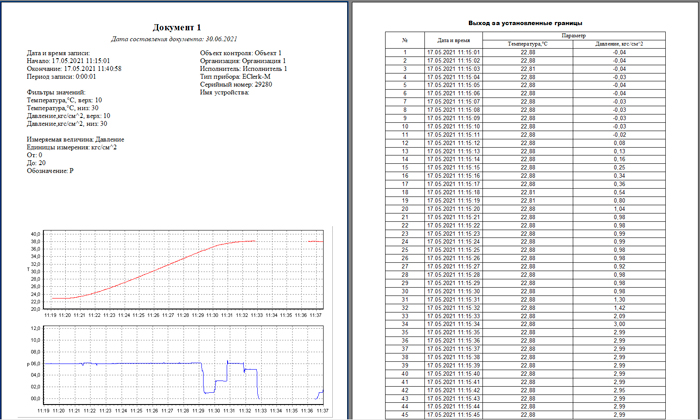

    Отчет о результатах мониторинга

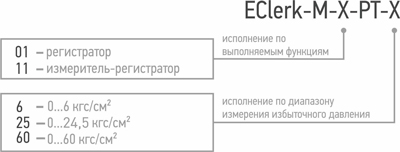

    Варианты исполнения измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

    Особенности измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

    • Одновременая регистрация избыточного давления и температуры;
    • Яркий светодиодный индикатор;
    • Диапазон температуры эксплуатации: –40…+55°С;
    • Сенсоры температуры и давления входят в комплект поставки;
    • Современное ПО, построение графиков отдельно для температуры и давления;
    • Оптимальное решение для контроля за теплоснабжением в ЖКХ.

  • Технические характеристики измерителя-регистратора избыточного давления и температуры EClerk-M-PT-HP:

    Параметр Значение
    Количество каналов измерения 2
    Диапазон измерения избыточного давления кПа (кгс/см2) EClerk-M-PT-6 От 0 до 600 (от 0 до 6)
    EClerk-M-PT-25 От 0 до 2450 (от 0 до 24,5)
    EClerk-M-PT-60 От 0 до 6000 (от 0 до 60)
    Допускаемая погрешность измерения избыточного давления, приведённая к верхнему пределу измерений погрешности  ±1,0 %
    Разрешающая способность при измерении избыточного давления 0,01 (кгс/см2)
    Диапазон измерения температуры -40...+120 °С
    Основная абсолютная погрешность при измерении температуры ±1,0°С
    Разрешающая способность при измерении температуры 0,01°С
    Дополнительная абсолютная температурная погрешность ±(0,1+0,0006*|Т изм|)
    Дополнительная допускаемая приведённая к верхнему пределу измерений погрешность избыточного давления ±0,3 %
    Объем памяти, максимальный 260000 значений на каждый канал
    Суточная точность хода внутреннего таймера Не хуже ±1 с
    Период регистрации От 1 с до 24 ч (устанавливается в ПО)
    Тип записи данных Циклический, до заполнения
    Тип старта По времени, по кнопке
    РАзрешение ПО 0,01 по обоим каналам
    Дополнительная функция Режим работы «суточные циклы»
    Режим работы "Индикация через 10 с" Автоматическое включение индикатора каждые 10 с*
    Количество интервалов записи (сессий) Максимальное – 21
    Питание От батареи типоразмера 1/2АА напряжением 3,6 В или от USB
    Средняя наработка на отказ Не менее 40000 ч
    Средний срок службы Не менее 5 лет
    Габаритные размеры 137 х 34 х 19 мм
    * - Не рекомендуется длительная работа прибора в данном режиме. С включением режима "Индикация через 10 с" время жизни элемента питания не нормируется.

  • Комплект поставки EClerk-M-PT-HP

    № Наименование Количество
    1 Измеритель-регистратор избыточного давления и температуры EClerk-M-PT-HP в соответствующей модификации 1
    2 Сенсор давления 1
    3 Сенсор температуры 1
    4 Батарея литиевая ½ АА ER14250 (или аналог) 1
    5 Кабель USB(B)–USB(A) 1
    6 Соединитель для подключения сенсоров к прибору 2
    7 Инструкция по эксплуатации и паспорт 1

    Дополнительная комплектация EClerk-M-PT-HP:

    (Поставляется за отдельную плату)

    № Наименование
    1 Кронштейн КД2-Н для крепления приборов к стене быстросъёмное соединение
    2 Кронштейн КД1-Н для крепления приборов к стене
